標題: 找茬一臺年代久遠的設備 [打印本頁]
作者: 遠祥 時間: 2019-12-9 10:02
標題: 找茬一臺年代久遠的設備
本帖最后由 遠祥 于 2019-12-9 10:02 編輯
年底設備大盤點，在車間角落發現一臺老古董的設備，感覺有些地方設計的不太合理，發帖出來供社友大神們找找茬
。。。

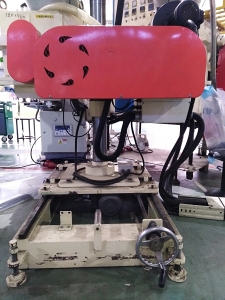

這是一臺型材鋸切設備

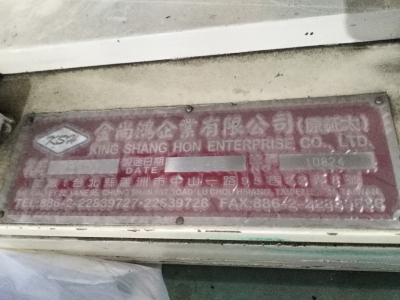

金尚鴻，一家臺灣的設備廠家，百度都搜不到，估計已經關門大吉了！

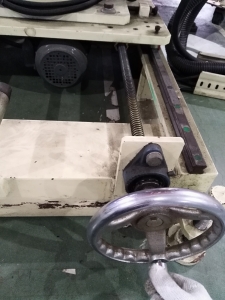

傳動機構是T型螺桿，這種機構現在手根本搖不動；

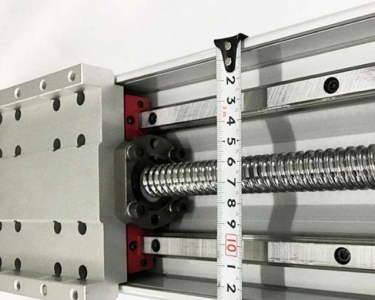

建議大家有條件的話，還是優選滾珠絲杠與線性滑軌做為模組；
傳動卡頓的主要原因還是在螺母上面，它竟然直接和底部焊在一起；鏈接方式不對，選型也不合理；

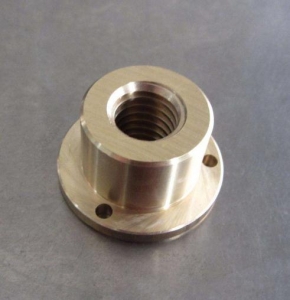

螺桿上面的螺母還是銅套會好一些，后期磨損可以更換；

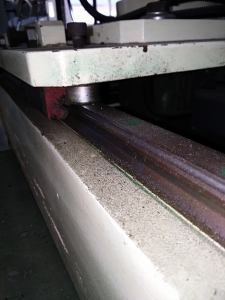

線性滑軌上面沒有設計防塵罩，落了一層灰，而且生銹嚴重；

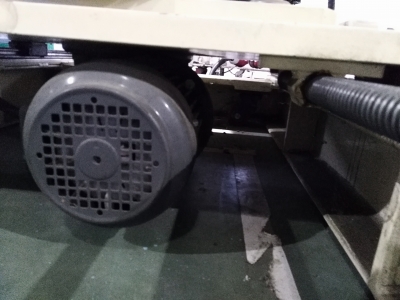

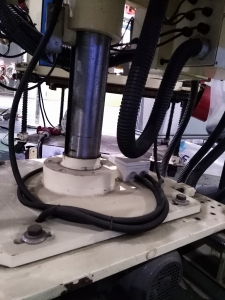

整個機臺可以升降，導向靠這根大導柱，而且鑲了根齒條，底部的電機是動力源；

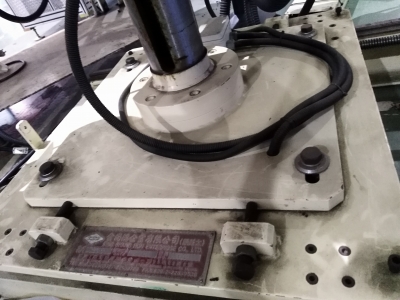

底座還可以平移，采用腰孔和外六角螺栓頂緊；

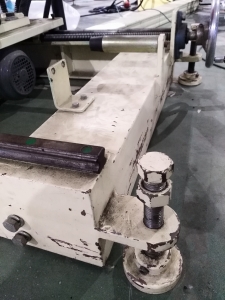

最后一張十分奇怪，線性滑軌的導軌上面竟然有鋼塊用螺栓壓緊，沒搞懂設計者的意圖，這樣的壓緊力不是會對導軌有損傷嗎？導軌被壓壞了，滑塊還怎么移動！
作者: 彭貴飛 時間: 2019-12-9 10:39
沒看到柔性工裝滴
作者: 七曜神權 時間: 2019-12-9 13:35
這個正常使用的時候，應該就不需要再調節絲桿位置了，所以才有壓緊結構吧。
作者: 未來第一站 時間: 2019-12-9 14:01
這導軌也是銹的夠厲害的。
作者: 遠祥 時間: 2019-12-9 18:26
|彭貴飛發表于 12-09 10:39<img class="emotion" src="http://www.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt="">沒看到柔性工裝滴
作者: 遠祥 時間: 2019-12-9 18:27
平時不保養，用久了就這種情況咯。
作者: 遠祥 時間: 2019-12-9 18:29
但是壓塊壓緊在導軌滑面上也固定不牢的。。。
作者: 大白小白 時間: 2019-12-9 22:41
同意。調整好了之后鎖緊。解鎖后再調整。
作者: 科技的瘋狂 時間: 2019-12-10 08:15
最后那個可能不是壓緊用的呢,只是分擔下受力
作者: 大蘿卜 時間: 2019-12-10 08:37
年代久遠，以前可能常用這些機構的
作者: 七曜神權 時間: 2019-12-10 08:46
靠頂住固定，手搖平臺里很常見的啊，不過直接頂導軌的我倒是第一次見。理論上也壓不壞。。。
這樣頂住，只是防止人手或者自然狀態下手輪隨意轉，正常的時候梯形絲桿還是自鎖的，基本上頂住導軌后不會再動了。
一般調節頻率應該不會太高，除非有人在頂住狀態還使勁去擰手輪，不然應該壞不了的。
作者: dwc1991 時間: 2019-12-10 16:55
