色婷婷av一区二区三区丝袜美腿,爽爽午夜影视窝窝看片,色哺乳xxxxxhd

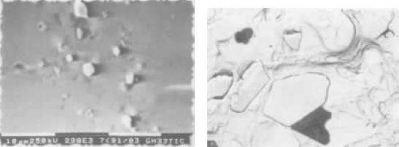

在弧焊工藝中，鋁焊接比鋼困難，體現在鋁的熱膨脹系數大，易碎易列，焊接質量難控制；更何況這次的產品是BMW的新能源項目水冷管系統，不僅是總成焊件的尺寸要復合公差要求，焊道質量也要做多頻次的鏡像實驗；但這次咱們就被困在焊道質量上，未焊透和夾渣的缺陷頻繁。。。

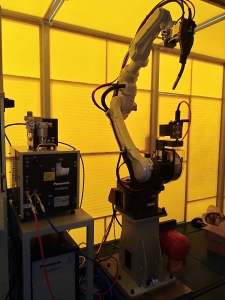

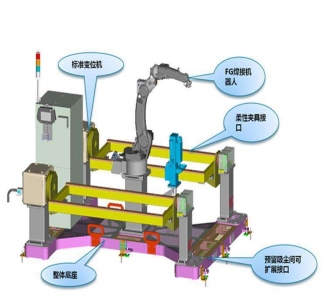

包括：標準變位機、MIG焊接機器人、柔性夾具、整體底座；

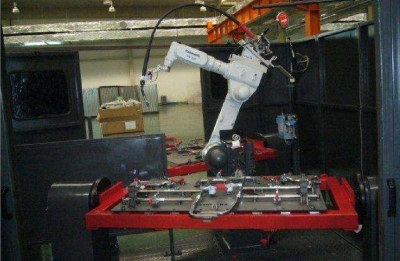

現在出現的問題：治具上面的產品在焊接出現一個相同的狀況，以治具中心線劃分，左側的焊道正常，越往右，焊道越會容易出現未焊透和夾渣等缺陷！

起初咱們認為是焊機有問題，電流不穩定，把松下的供應商叫到現場；他們的技術人員在的也沒找到真正原因，就只說咱們的治具設計有問題！因為焊機、交流單元、水冷箱和送絲系統經過測試各項參數正常。

那么既然松下搞不定，于是領導就聯系了弧焊工藝中的頂尖供應商伏能士；

奧地利的專家就是不一樣，經過現場排查指出：這批鋁管件在焊接過程中出現的未焊透和夾渣的缺陷，主要是電流不穩定的原因造成的，而且治具右側的焊道明顯的引弧困難的現象。

為此，咱們把松下的變位機外殼拆掉，最終找到了真因！

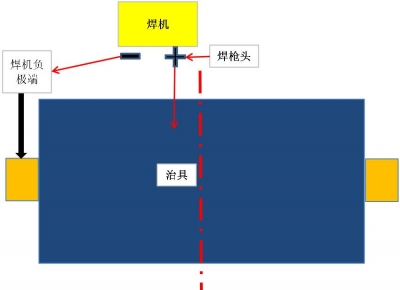

如圖所示，焊機的分為正極和負極，正極就是焊槍，而負極就那根電纜線（95平方），負極線與變位機相連；當焊槍接觸產品，產品通過治具和變位機與負極線的電流導通形成焊接；而這次電流不穩定的原因，就是因為變位機只有左側有負極端，右側卻沒有。

而之前咱們一直都只做鋼件產品，這種電流減弱的現象沒有明顯的體現在鋼質焊道上面；而這次的鋁焊接完全暴漏這種缺陷！

大家后續在外包給供應商的弧焊工作站中需要明確的指出：變位機兩側都需要做焊機負極端！

曉昀發表于 2020-3-1 23:05
5 ?2 f2 v2 D6 K) o2 e+ O鋁材焊接很少遇到，鋁材的焊接的缺陷除了上面說的原因外，不知道還有什么原因會產生？哪位社友再分享一點？

|ywjianghu發表于 03-02 08:13樓主，所使用的焊機和參數能否介紹一下？<br>
% g% b8 g1 _; R! i3 W/ t是否脈沖焊機？單脈沖還是雙脈沖？電壓電流頻率等參數？

|知行ggw2010發表于 03-02 09:12厲害!,學習了。干事情，還是要研究深刻一些好。

|ts123456發表于 03-02 09:45逛論壇漲知識<img class="emotion" src="http://www.whclglass.com.cn/static/image/smiley/default/smile.gif" smilieid="1 border=" 0"="" alt="">

遠祥發表于 2020-3-2 10:16 [, r3 e1 p0 n4 a
層主以后多來論壇逛逛。。。

機械社區
