標題: 不明就辯(14)—廢絲收集裝置 [打印本頁]
作者: 未來第一站    時間: 2021-2-5 11:33
標題: 不明就辯(14)—廢絲收集裝置
本帖最后由 未來第一站 于 2021-2-5 14:11 編輯 / W* o: o/ ^' X; [" c

' }9 a1 R1 d6 b! t6 j" \前兩天有個帖子：廢絲收集裝置 http://www.whclglass.com.cn/thread-1025054-1-1.html, _  M- F8 A+ B

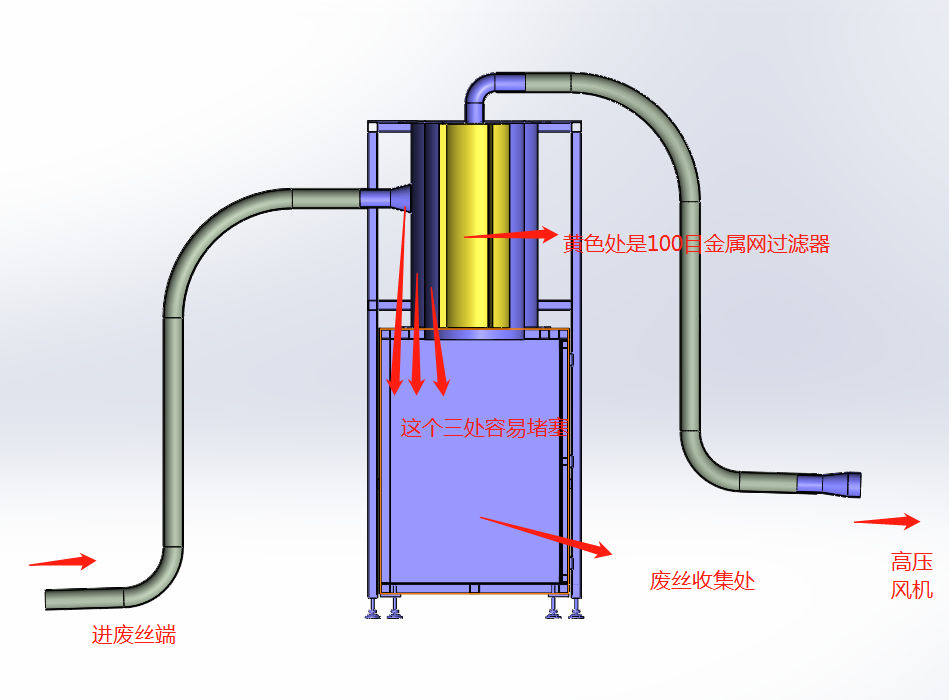

4 l  {. n) `3 _0 i自己最近設計的一個廢絲收集裝置，由于經驗不足，使用后老是容易出現圖上三處容易堵塞，經常要清理，很麻煩，廢絲直徑只有0.2毫米左右，長度0到30mm，也容易產生靜電，請問各位大俠，從除塵的角度來看，那里出了問題，結構合理否？+ |2 F- @/ `; H" T# \
& q1 r# Q( A7 W4 \$ Z
我想到是否可以用流體分析軟件先做個仿真，其中遇到兩個問題值得探討：
  ]; R1 b0 T* e: ^" _& K) \1.100目金屬網過濾器如何添加，我目前添加的是軟件自帶金屬多孔介質顯然不合適，自定義的如何定義添加？
& L; Q# H- x: ~- f2 l2.帶0.2毫米左右，長度0到30mm的靜電廢絲，這樣仿真的參考意義有多大，是否有更好的處理方案？
/ I8 q) S, R) b9 \7 t- ?[attach]515724[/attach]
! ]9 {4 F8 t/ b8 N# Y  F3 I' m' g7 L( N[attach]515726[/attach]
/ }& S( i4 ]5 g# z[attach]515725[/attach]/ H- C7 ~1 I/ t
" D, r% \% |6 s6 ?

2 V( e/ Y! R; S
* v7 `* v( @* i/ y( n
作者: Cavalier_Ricky    時間: 2021-2-5 12:25
好像是一兩年前我說過：錯誤的方案，越計算越耽誤生意。
4 \* Y% L$ p9 X1 N$ _" m3 x
( }' W3 x1 i% v" B# N5 y# h9 u' E這個方案，鋼絲網的存在意義是什么？既然有，夠干那個活兒就行了，這也太大了吧。大到影響人家正常的行駛。, S3 b0 y8 X# e( h
在這個方案里，這個鋼絲網，就類似于城管最愛管的違章建筑。。。0 C  z+ `( o% J/ ], @! ~' v
只希望走空氣的網內徑超大超長，而傾瀉雜七雜八、有長有短東西的通道，卻變成盛大節日北京的小胡同。
3 S( p4 H' G; s$ L4 G! A$ Y" Y  W5 I! l1 A
如果鋼絲網的內外部功能反過來用，就不需要計算了。真的差不多就行了。
# g2 J4 U1 @; X% I* Q3 `+ \
- i$ C( ?* F$ ~9 E7 L  W+ a# G- S* H: G  T1 ?5 Z
順便問一下，這種設備，能賣多少錢？
& _9 l7 c' e  S$ S$ Q: d( z8 t! A
春節后，我也想賣這種設備。吸油吸水、吸粉塵、吸小鐵塊的。
作者: 譬如朝露    時間: 2021-2-5 12:48
任何軟件數據都來源于真實數據，離開真實數據談仿真，誰這么二？
作者: yc1990717120    時間: 2021-2-5 13:11
你做仿真的目的和意義是什么呢？
作者: 軒詩畫雨    時間: 2021-2-5 13:50
yc1990717120 發表于 2021-2-5 13:11
1 w: m' z  `" S  [你做仿真的目的和意義是什么呢？

- k# V; r3 ?: p+ h# t  e) P會做仿真 還是牛逼的
% H% T- w6 [" u- h0 U
作者: 17567410    時間: 2021-2-5 14:03
[attach]515733[/attach][attach]515734[/attach]  g2 ?- A0 B* Y1 F4 V
還是上次那些話，已經吸進來了就是要氣流降速，流線的垂直面積的由?。魉俑邔⑽锪瞎鼟叮┳兇螅魉俳档臀锪下湎拢Ｈ绻菂颠x大了吸力過高可加風門調控。' A# d  L$ x1 @5 A) Q# M
作者: 防彈蝸牛    時間: 2021-2-5 15:57
本帖最后由 防彈蝸牛 于 2021-2-5 16:11 編輯
/ R! J: f: w/ C% B5 }; V1 q. ^# o- P  j% @" {) `- C5 k5 I9 Y( W
他這個結構就不合理進料口對著網吹，勢必造成進料口下方物料堆積，濾網工況也很差。。。' Z7 z& v  h4 X4 u
& K5 w7 A. i5 E6 n5 V4 ~8 ]- F2 w

$ D% F" I: M) H# D  q3 d7 c金屬絲本身就重，用旋風除塵器的結構就足夠收集了；后段用濾袋或者濾筒加反吹把粉塵收集下來
0 e2 o" E) b6 z類似的設備網上大把。。。. O2 p4 ^5 ~8 M3 |" X7 ]1 P2 P0 c
作者: 向宏    時間: 2021-2-5 18:13
廢絲進到筒里后，直接彎向下方出絲，干嗎進到上方
作者: 默笑滄海    時間: 2021-2-5 20:32
我也建議采用旋風除塵器的方案，那樣流體結構比較合理。你這個仔細看就是旋風除塵器的雛形。
作者: 17567410    時間: 2021-2-8 09:11
本帖最后由 17567410 于 2021-2-8 09:22 編輯 " P; m8 q: C2 [+ d) j  I# ~6 q
3 t% o# s- @1 p+ W
[attach]515833[/attach]
# ^% ^% X7 P; R延長路徑，如果有靜電的因素可以在里面的零件采取一些防靜電的措施消除靜電。, N. ~. l4 y- Q9 H7 K- G
作者: 杜訊dd    時間: 2021-2-8 13:04
以我做了10年除塵經驗，首先你得告知這種粉塵的比重，比重較大，這種顆粒度的粉塵直接沉降就行，這個顆粒實在是太大了，其次SolidWorks flow simuation對于除塵器的設計主要有以下幾點幫助，預測分風和改善分風結構，預測重力或離心分離作用，測算除塵器壓損，添加多孔介質對布袋或濾筒除塵器的整體流場進行大致測算（如果精確以我的電腦就得下輩子）
作者: 防彈蝸牛    時間: 2021-2-8 13:10
樓主，我用的SW2018帶的flow simulation，: ]! y8 w/ {- u6 ^5 u1 z- ?9 R
設定邊界條件的時候，總是提示：某某面 未在固體和流體區域之間的邊界上
( n! P; @/ ~" G# p0 q1 ?# r. B! ?$ k
怎么設置邊界條件才完整？; `. o. r- V  [

# i4 o- f- t9 n' `補充內容 (2021-4-27 17:20):
1 i: @: j  G6 ?; y2 j8 O問題已解決，我自己建模有點小問題。。。
作者: 遠祥    時間: 2021-2-8 13:22
這個好，方案設計前期用CAE模擬，可以大大減小因設計失誤造成的損失！
作者: 杜訊dd    時間: 2021-2-8 13:37
當量直徑0.92mm，密度1000kg，沉降速率約4.7m/s，這還用啥過濾啊，直接做沉降箱
作者: 未來第一站    時間: 2021-2-8 14:46
杜訊dd 發表于 2021-2-8 13:04
: U0 u; H5 K  K3 _' A以我做了10年除塵經驗，首先你得告知這種粉塵的比重，比重較大，這種顆粒度的粉塵直接沉降就行，這個顆粒實 ...

2 u: ^. c) |. v- W1 [學習了。
" }/ G! j' \5 q5 u6 |9 Q- u
作者: awolfbee    時間: 2021-2-9 19:08
講真的，這種設計是不合理的。在設計上應當使得進入分離箱中的進料口距離濾網遠一點，且濾網的流通面積要大，使得通過濾網的氣體的流速降低，且濾網的過濾面盡可能向下，這樣就不容易沉積顆粒物。這種比重大的顆粒，估計能達到7.85吧，應該很好過濾的。' A, }" _8 V. k5 [1 T+ ^1 @) I/ U

8 L( E) @6 q8 F/ q我之前做收糧機的時候就考慮了這個問題，沒有做模擬，直接按照經驗來，濾網與水平面呈45度，且正對進料口的位置放置一塊鐵板充當防磨板，且起到降速和分流作用，效果很好，糧食的密度比水小，估計在0.7左右。
作者: awolfbee    時間: 2021-2-9 19:16
[attach]515868[/attach]+ ^8 z$ X$ B8 l! h6 s
傾斜的黑線是濾網，根據顆粒物的直徑選擇合適的目數。如果是鋼絲，則可以在空前允許的情況下，設置擋板，濾網都不需要。第一是足夠大的空間降低氣體流速，這樣氣體的搬運能力下降，自然落下來了，再者就是讓混合氣流轉向，轉彎半徑越小，分離效果越好，但是這個受到粒徑的影響，選擇合適的轉彎半徑，隔板就好了。
+ Z) K% e$ n/ G, z. V3 y" N5 a
作者: hxl11    時間: 2021-2-19 15:47
謝謝各位大俠的講解
作者: 點點人生123    時間: 2021-2-19 21:16
不明覺厲
作者: 歐陽絕痕    時間: 2021-2-20 17:03
試試農村粉碎機出料那種結構，里邊是沒有濾網的，粉碎后的谷物粉塵顆粒自動向下排出的，氣體則向上排出
作者: 湯圓園    時間: 2021-2-22 15:36
我就很奇怪為什么濾網要那么大，而排屑的管道這么小，排屑管道做大點不就好了
作者: hxl11    時間: 2021-2-24 08:45
所收集的東西是，聚醚砜密度是 1.37～1.51g/cm3
