標題: 液壓集成塊的歪想 [打印本頁]
作者: 未來第一站    時間: 2021-10-30 22:05
標題: 液壓集成塊的歪想

9 m, r/ \; G* u( T# `

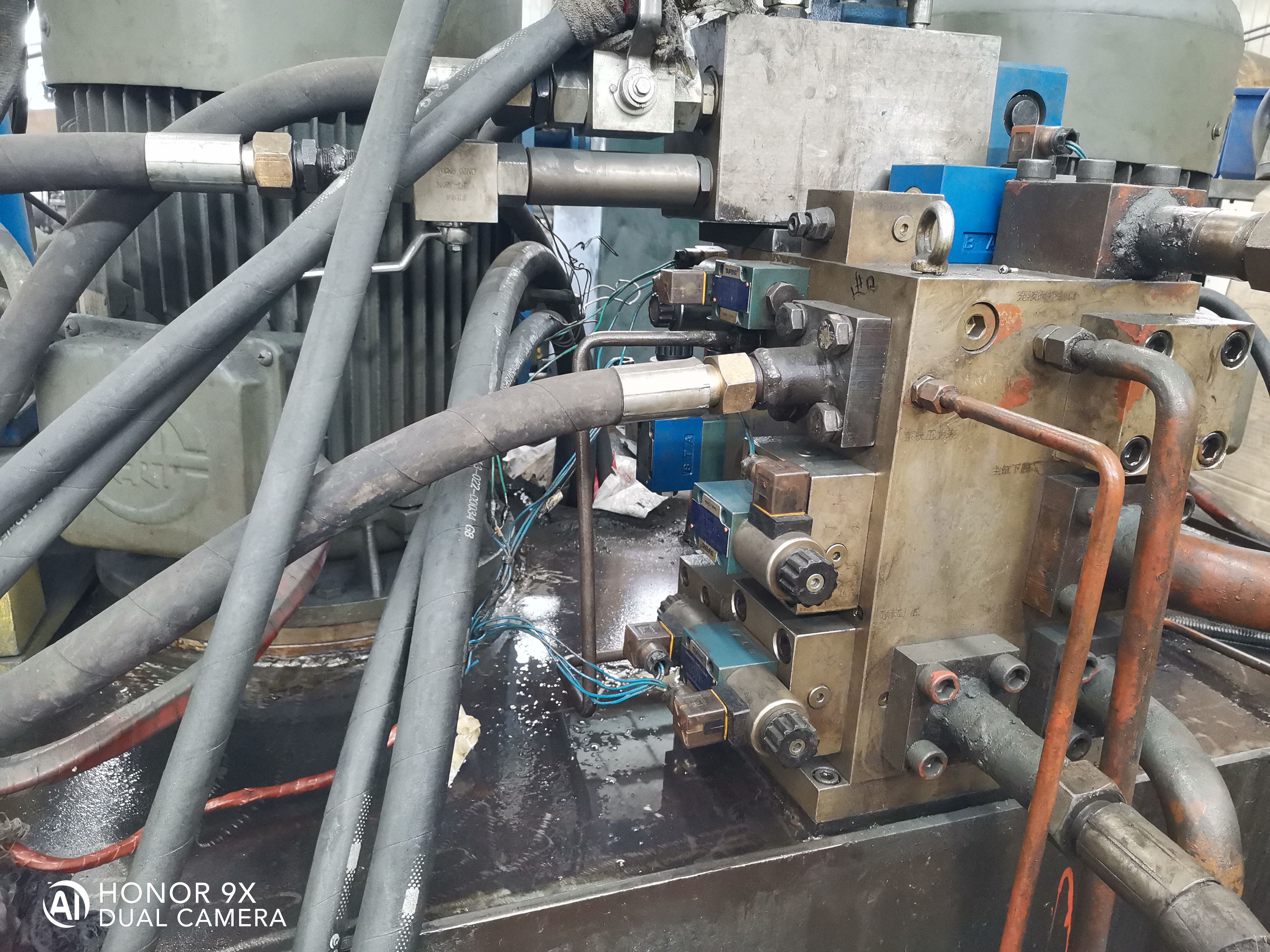

1 Y+ e# u$ g% O/ L8 L9 R  a# l    去年遇到臺壓力機判斷問題出在集成塊上，搗鼓了幾天沒找到具體點最后還是用全拆清洗這個土辦法給解決的，鐵屑卡在了插裝閥閥芯里。! o0 q7 U1 i( A% c  {+ m$ _
    事后復盤偶然想到，要是這個集成塊做成透明的就好了，各油路通斷一目了然，能省去好多麻煩。
7 a0 A  `) {  E0 r    轉念又想就材料這一塊就很難辦到，即使通過各種手段能做到，一通油內部可能也是模糊一片得不償失。
; Q' p7 x0 P: ^5 h$ n) u4 w+ |9 m    今天偶然看到有朋友分享昨天參觀上海PTC展上拍到的照片如下。
! w2 O& g; B6 J" B[attach]526608[/attach]
1 t/ q. Y- [" i& o    我推斷應該是為展會宣傳用亞克力做的展品，單看外觀實屬不錯。0 J) c# W5 \) ]
    又想起了前面的想法，我看用亞克力主要是在強度、螺紋和密封這幾塊需要克服，好奇社區有沒有這么干過的，現在能想到的場景就是液壓教學這塊可能會用到。
' @# }; M/ h0 W  Q, O4 B, n. ~4 d8 h    如果按下面這個公式來看，亞克力在中偏低壓還是可以用的。
" z" P- W# f& M1 c液壓閥集成塊各孔之間壁厚的確定公式δ≥pdn/2σ" y( ]8 }  ?; m/ h
P_管內最高工作壓力;    (Mpa); {* @1 O3 N# O+ S) n/ d& Y9 O0 G" b3 K
d_油管內徑;   (mm)' ]* N- B* f1 Q0 R5 f+ Z
4 v, m! \. J# @n_安全系數;   (4~8). n' z. X6 P+ }$ V# U. X" O0 O. E4 l5 g
σ _管材抗拉強度;   (Mpa). z# g. ~% \5 @2 X! I( s6 Z

) F0 w1 T( e9 w- B4 I  |5 ^! C8 n' y3 j/ w) @9 ]( U
作者: cqr123cqr    時間: 2021-10-31 00:29
好想法，坐等大神教學
作者: wugehaoniu    時間: 2021-10-31 08:25
這歪想中套路啦。謝謝分享
作者: 做鋼的    時間: 2021-10-31 08:48
集成塊是透明的，你確定就能看見鐵屑的位置嗎，油液不會掛在管道壁上嗎，那不是照樣不透明嗎
作者: 魍者歸來    時間: 2021-10-31 09:46
醫用的低壓的水系統見過用透明材質的，液壓油應該不行，那玩意一段時間之后就氧化變色了
作者: sfcp    時間: 2021-10-31 11:14
想法很好,期待材料,問一下鐵屑是從哪里進去的
作者: 默笑滄海    時間: 2021-10-31 17:45
就算壓力能承受，但是它不耐磨啊，運行幾個月就要磨損透了吧。
作者: 默笑滄海    時間: 2021-10-31 17:47
有一種材質透明鋁可以做這個，不過成本覆蓋不了檢修費事的成本啊
作者: 東海fyh126    時間: 2021-10-31 21:14
遇到過，鐵屑卡在泄壓閥主閥芯，造成系統壓力為0.
作者: 曉昀    時間: 2021-10-31 22:10
液壓閥塊在三維設計時講零件設置為透明狀態下，再設計油路孔道。
作者: 3983596    時間: 2021-11-1 09:27
油路觀察窗不能用嗎？如果含有鐵磁性鐵屑，加個磁性過濾器也是好主意
作者: 等雨    時間: 2021-11-1 15:25
就算低壓的話使用壽命也是個問題，震動，防腐，耐磨等，有大佬試的話我們都是很想學習的
作者: TADDYBOY    時間: 2021-11-1 16:59
東海fyh126 發表于 2021-10-31 21:14
/ L! U. F" f8 C6 u, q5 \9 o遇到過，鐵屑卡在泄壓閥主閥芯，造成系統壓力為0.

6 Q/ j; L, {) P: i同樣的問題上個月剛處理過，還以為泵壞了0 C9 p" c) X- S4 _
作者: 遠祥    時間: 2021-11-2 22:20
哇，這個是好，雖然新的閥塊能保持干凈透明，但用上半年知道還有沒有這個效果？
作者: 深圳晨夕    時間: 2021-11-3 14:32
做好過濾防護才是正事兒。
作者: 不問出處    時間: 2021-11-3 15:56
未來超強玻璃或許可以做到這一點，但是成本問題也得考慮呀
作者: 響在江湖    時間: 2021-11-6 10:49
嗯。亞克力上打孔和密封是個難點
作者: YOYOMA    時間: 2021-12-8 00:07
期待
作者: cumtbm02    時間: 2022-3-14 16:40
材料發展突飛猛進，有一天會解決的，就是液壓油用的時間長了顏色變深，不太容易看清
作者: wlj0202    時間: 2022-7-6 13:27
如果液壓集成塊都要做成透明的，那咱再歪想一點，管路和液壓油也做成透明的算了
作者: sfcp    時間: 2022-7-6 16:47
想法非常不錯,就是鐵屑從哪里來的？
