標題: 彎管加工，用CAM軟件來解決 [打印本頁]
作者: 一往冇前 時間: 2023-3-28 09:27
標題: 彎管加工，用CAM軟件來解決
彎管是業界公認的難加工零件之一。由于其獨特的結構形式（四分之一圓環），造成無法從一端一次性加工完成。在加工時，刀軸的控制是關鍵中的關鍵，避免刀具與工件已加工表面發生干涉或者過切是重中之重。
) ^; O: f. j& \ ^4 e+ N; Q
在下述案例中，我們將會用到著名的以色列CAM軟件Cimatron。機械社區之前做過的 十大機械設計軟件對比 中，Cimatron只獲得了少數的投票選擇，大家普遍使用SW、UG等常規軟件，下面我們就從彎管加工案例來看一下這個“陌生”軟件的應用。
3 o4 v ^9 \$ U5 Z5 l" r

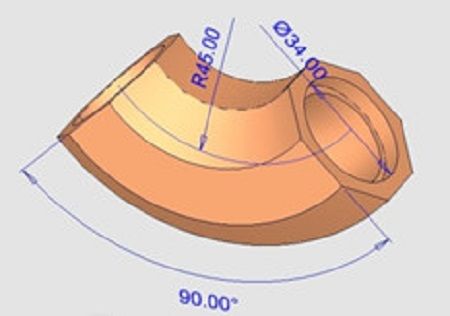

一、彎管結構介紹圖1為彎管的三維模型示意圖，結構要素不多，外形面是正六邊形和內圓面是φ30圓環沿φ90圓四分之一導動而成，兩端有垂直端面φ34圓環臺階。
& E' T4 A1 @5 z) O U3 N9 h
圖1
% g2 A. G* J# r* Q/ a, p
二、分析零件# ]; @: t! W* y& R& N
彎管兩端是相互垂直的兩個平面，平面加工即可。需要五軸聯動加工是φ30圓環內面，由于彎曲角度成90°，刀具很難從一端直接干到另一端，為了降低加工難度，故把彎管分別從兩端加工，每端加工46°(大于45°)，并且通過實際計算本例φ8球刀就可以滿足要求，避免定制棒棒糖銑刀的成本。粗加工計算出合適的定位角度五軸定位加工去除大余量，半精加工與精加工刀具軌跡基本一致，本文主要介紹如何編制精加工刀具路徑。
* @, q" s6 e- l
三、創建加工策略及應用
0 _2 u) w$ M9 w圖2 進入五軸航空銑控制面板
( A, M, V) h- V7 c. @% i! B# j
Cimatron五軸加工策略多種多樣，靈活性非常強。主要有以下幾種：①平行銑;②沿曲線銑;③兩曲線之間仿形銑;④平行于曲線銑;⑤曲線投影;⑥兩曲面之間仿形銑;⑦平行于曲面銑。彎管零件的獨特性，造成選擇加工策略的局限性。彎管內圓面為筒狀彎曲面，適合的加工策略有“兩曲線之間仿形銑”和“沿曲線銑”，考慮選擇曲線的方便性故本例使用“沿曲線銑”。
: f4 {' _4 w3 B! G; F
圖3 選擇引導曲線
5 O( f2 a; A- e. s7 \) U5 n: @
創建一個高級五軸航空銑刀具軌跡。新建一個程序，主選擇選“五軸加工”，子選擇選“航空銑”，進入五軸航空銑控制面板如圖2。選擇引導曲線如圖3紅色曲線及驅動曲面彎管的內圓曲面，并設置區域類型控制為“以一點或者兩點限制切削”，設置好兩點的位置控制刀具軌跡過中間位置，保證兩端兩次加工有1-2mm重合，以免留下殘余量。
+ u/ T6 u) S# L
四、五軸聯動刀軸控制線及應用' w9 \" f+ f" z+ C! g
Cimatron刀軸控制方式主要有以下幾種：
①不傾斜保持與曲面垂直;
②相對于切削方向傾斜;
③根據角度傾斜;
④以固定角度傾斜至軸;
⑤繞軸傾斜;
⑥通過點傾斜;
⑦通過曲線傾斜;
⑧通過直線傾斜;
⑨從點向外傾斜;
⑩從曲線向外傾斜;
⑪相對于葉輪切削層傾斜。
, {4 N* p2 E' G) I4 z% Q' c
在本例中最理想的刀路軌跡就是繞筒狀彎曲面螺旋向下銑削，并且內圓曲面內空間有限，這樣將對刀軸有嚴格要求，防止對已加工表面造成過切，故將刀具軸線限制在一條曲線上，即選用用“通過曲線傾斜”。
" Z: ~; {- E$ R- N) }
圖4 刀軸控制曲線的繪制
, U) {4 T( U% e% d. D& F& L
合理的刀軸控制曲線可以使刀路更加的光順，并且刀具不會大幅度擺動。刀軸控制曲線的繪制如圖4，利用三角函數關系即可完成。刀具長度的確定，圖4上39.00尺寸兩端點理論上是最短距離，但是考慮刀柄擺動過程中與零件的干涉故需適當大于39.00。刀軸線長短和圓環內孔直徑長短相當，這樣可以有效保證刀具加工到最底點和最高點時不過切。刀軸線與中心線距離理論上大于刀具長度即可，這里設置為60.00，略大一點可以減小刀具及刀柄的擺動幅度，使機床運行更加平穩。
}% P5 k% ]6 r% a: N4 }
圖5 設置刀軸控制面板
0 r+ a9 Q2 \# S0 q$ a' a% U- f3 Z0 n
設置刀軸控制面板如圖5，選擇刀具將通過曲線傾斜，鼠標點開傾斜曲線按鈕并選擇輔助傾斜曲線，曲線傾斜類型設置為由始至終。設置好合理的干涉面檢查后通過計算即可得出刀具軌跡如圖6。另外一側可以鏡像刀軸控制曲線，從新選擇引導線和驅動曲面從新計算得到相同的刀具軌跡。
& Y- k( N' U7 C! x$ ?( b* r7 x
圖6
" i3 x% E& `1 N
五、仿真模擬及后置處理- f% X3 \/ M2 U3 W4 z2 u# f7 P0 [
仿真模擬為機床實際加工的前期模擬虛擬加工，實際上是加工過程三維動態的逼真再現，可以有效的檢測刀具軌跡的正確性及合理性，以及有無過切現象及碰撞現象，有效的降低了對機床的傷害。
' e8 f: d2 M4 w& F7 l! u V
圖7 仿真模擬
) X8 r6 C- H! u, d6 z7 E; {1 o- F' H
經仿真模擬無誤后選擇合適機床后置處理轉換刀具軌跡為上機G代碼。在MIKRON UCP800五軸聯動加工中心上驗證后，以上方法切實可行，為彎管五軸聯動數控加工提供了合理的技術支持。
" y4 [; M# g2 f. v/ n. W) g
作者: 328Feng_328 時間: 2023-3-28 10:00
好
作者: 18137630758 時間: 2023-3-28 14:02
這個需要真五軸才可以吧
厲害了
