標題: POM自磨異響如何解決？ [打印本頁]

作者: 風箏123 時間: 2024-8-14 13:20
標題: POM自磨異響如何解決？
本帖最后由風箏123 于 2024-8-14 13:21 編輯

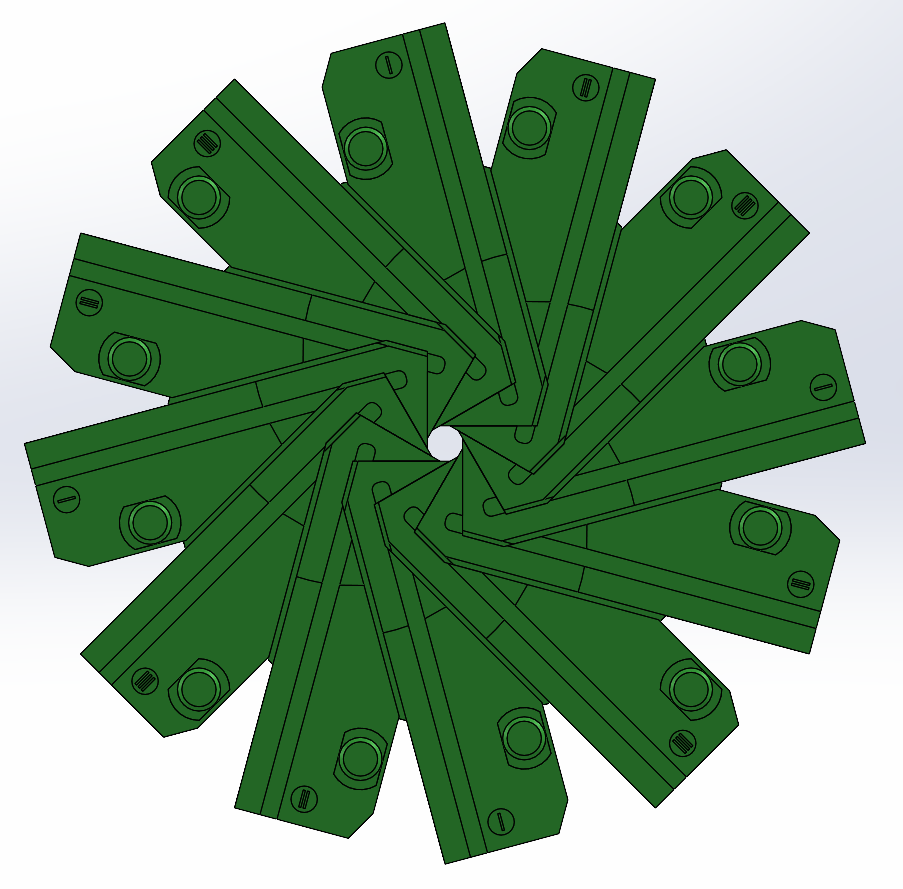

如圖所示，類似三爪卡盤的卷曲機構。材料為POM，受驅動后零件做直線運動，12個零件組合后實現內腔的大小變化，使用時會反復運動。其兩側被零件限位(圖中省去)。
現存在問題：手板打樣回來，運動時摩擦異響，泡水1min取出后異響消失，一周后再次出現異響。懷疑是POM材料的原因。

諸位社友有什么建議嗎？現在手板階段有什么辦法能減輕異響？有效期要超過半年，醫療器械無菌產品。
后續注塑的話有什么靜音POM的牌號推薦嗎？其他的材料如PA也行。感謝感謝。

作者: 木舟L 時間: 2024-8-14 13:53
PEEK這種材料的自潤滑效果提好的，強度耐久應該也符合你的要求，唯一的缺點就是貴

作者: 加肥貓devil 時間: 2024-8-14 13:55
POM硬度比較高，比較脆，不知道你說的聲音具體是什么類型的，可以考慮使用聚四氟乙烯（我們也叫鐵氟龍）還有PEEK都試試，這兩種相對來說軟一些，但是韌性好，鐵氟龍還有一定的自潤滑性，摩擦系數小一些。

作者: 學渣渣 時間: 2024-8-14 13:56
快門，虹膜機構？

作者: z65668396 時間: 2024-8-14 14:21
本帖最后由 z65668396 于 2024-8-14 14:23 編輯

我們之前出現過機加的POM孔和SUS303的軸異響，刀紋影響的

你這個手板件估計也是類似原因
試試減小速度，讓移動的慢一點

后續注塑，模具表面拋光，或者找模具廠要下他們現有的POM產品，相互摩擦試試

作者: 風箏123 時間: 2024-8-14 15:52
POM和鋼件摩擦系數小，POM自磨摩擦系數要大一點，更嚴苛。
現在POM雖然加工后拋光了，但還是不如注塑件。我試試注塑樣品，謝謝

作者: 喂我袋鹽 時間: 2024-8-14 16:08

加肥貓devil 發表于 2024-8-14 13:55
POM硬度比較高，比較脆，不知道你說的聲音具體是什么類型的，可以考慮使用聚四氟乙烯（我們也叫鐵氟龍）還 ...

我也贊成聚四氟。聚四氟本身不粘雜物。我也打算做一個。

作者: 喂我袋鹽 時間: 2024-8-14 16:12

學渣渣發表于 2024-8-14 13:56
快門，虹膜機構？

看這個圖，是逆時針，每片葉子壓著左側葉片，被右側葉片壓著嗎？

每個葉片是有變形呢，還是厚度上有避位？

作者: 438007705 時間: 2024-8-14 16:25
如果是浸水后，聲音消失，說明水取到了潤滑作用。可以用下POM+PTFE材料，就是在POM原料的基礎上，添加了鐵氟龍，具有更好的潤滑性。

作者: 喂我袋鹽 時間: 2024-8-14 16:44

438007705 發表于 2024-8-14 16:25
如果是浸水后，聲音消失，說明水取到了潤滑作用。可以用下POM+PTFE材料，就是在POM原料的基礎上，添加了鐵 ...

看上圖，是否在開合的過程中每個葉片發生了彈性形變？

作者: 加肥貓devil 時間: 2024-8-14 17:10

喂我袋鹽發表于 2024-8-14 16:08
我也贊成聚四氟。聚四氟本身不粘雜物。我也打算做一個。

主要是自潤滑好，我有些沒有太大壓力的旋轉墊片會選擇用聚四氟乙烯，很順暢

作者: 喂我袋鹽 時間: 2024-8-14 18:47

喂我袋鹽發表于 2024-8-14 16:12
看這個圖，是逆時針，每片葉子壓著左側葉片，被右側葉片壓著嗎？

每個葉片是有變形呢，還是厚度上 ...

又仔細看了一下，似乎沒重疊，但有厚度變化，有的地方薄，有的地方厚。

不過有一個問題，lz不需要最小內徑=0？

作者: 喂我袋鹽 時間: 2024-8-14 18:48

受驅動后零件做直線運動，12個零件組合后實現內腔的大小變化

這個不能說是直線運動吧

作者: 喂我袋鹽 時間: 2024-8-15 10:07

喂我袋鹽發表于 2024-8-14 18:48
這個不能說是直線運動吧

12個葉片的運動如何導向？

葉片上的那些溝槽，凸起，和葉片的運動無關，和負載有關？

還看到葉片有1，2，3的標記，3個一組？

作者: 喂我袋鹽 時間: 2024-8-15 10:16

加肥貓devil 發表于 2024-8-14 17:10
主要是自潤滑好，我有些沒有太大壓力的旋轉墊片會選擇用聚四氟乙烯，很順暢

不知道具體尺寸，如果尺寸不大，可以選擇整個材料都是聚四氟加工。

作者: 喂我袋鹽 時間: 2024-8-15 10:18
如果12個葉片都在一個平面，為什么沒考慮這種方式？

作者: 438007705 時間: 2024-8-15 11:25

438007705 發表于 2024-8-14 16:25
如果是浸水后，聲音消失，說明水取到了潤滑作用。可以用下POM+PTFE材料，就是在POM原料的基礎上，添加了鐵 ...

混料粒子

作者: 大白小白 時間: 2024-8-15 12:13

類似三爪卡盤的卷曲機構

三爪卡盤怎樣的卷曲機構？一般不是端面螺旋槽么

愿聞其詳，謝謝

作者: 風箏123 時間: 2025-3-3 09:33
閉環。主要原因在于材料，對比手板加工和注塑加工(耐磨POM)，手板有異響但注塑沒有。注塑的材料做光譜確實是POM，但是否添加PTFE暫不得知。
