標題: 時間繼電器怎么接線？ [打印本頁]
作者: sbams    時間: 2015-5-16 13:05

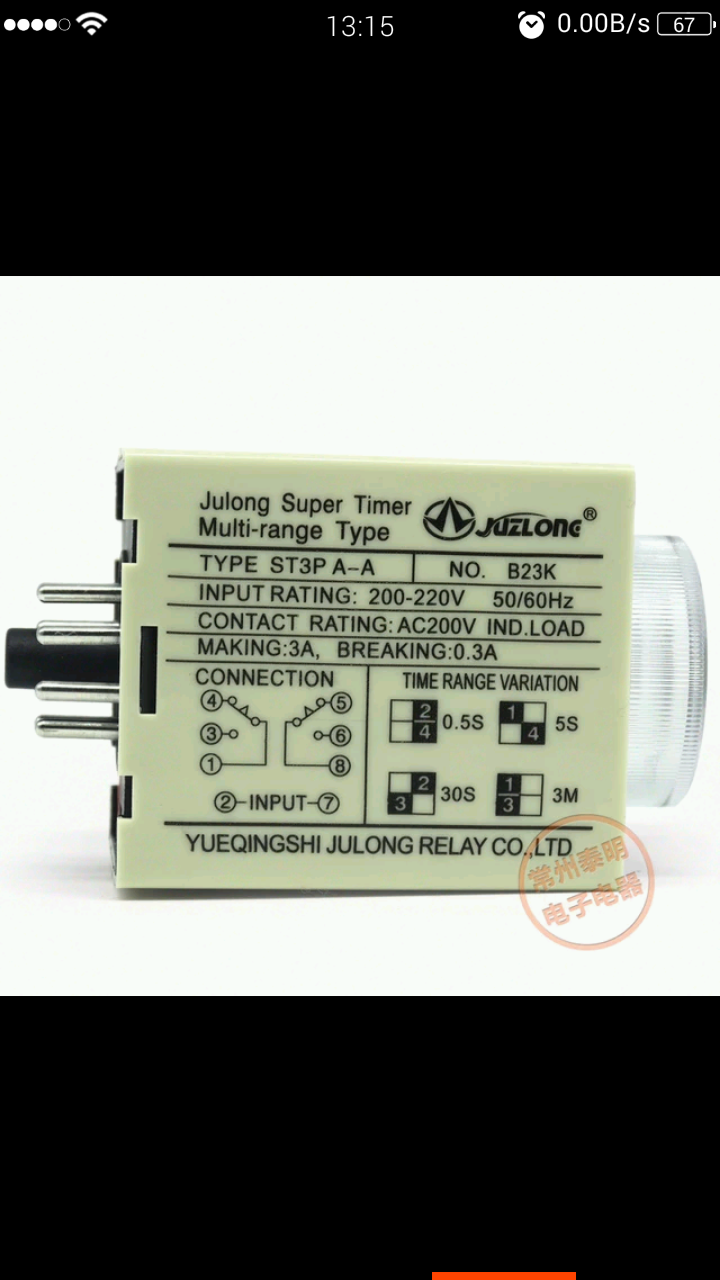

標題: 時間繼電器怎么接線？

9 {# F. ]9 d' S9 Q  U
& N. W' l0 i7 k( |$ y1 l2 R9 q3 a4 J2接火線   接近開關分別接在2跟1  3引線到負載
% f2 ^2 {" G% Q- Q5 [+ F
" N& ]5 R: v3 \1 @* N7接零線 7引線到8  6 引線到負載
5 E0 F3 M0 c) L- m3 l& m' r
9 A$ a: i) b2 C, b* x1 J這樣接時間繼電器設置好一定的時間，當接近開關感應到信號時負載馬上通電，但會延遲時間繼電器上的時間斷電對嗎？6 Y7 r9 V# N( ]; U0 H  a
作者: 水水5    時間: 2015-5-16 13:57
不明白，27不是線圈嗎？ 24 0.5S，32 30S，是什么意思？
  t1 f: B( k" Z8 Q( z0 q8 u延時繼電器，線圈是瞬間吸合，觸電動作，但是線圈失電后，觸電延時動作，是這樣吧: V2 x% x) H; Y+ J+ F  y4 o8 v
所以，你得分成兩個回路介紹。一個回路是線圈，一個回路是觸點。看的有點亂。
作者: sbams    時間: 2015-5-16 14:22
水水5 發表于 2015-5-16 13:57
6 \: R$ W8 }$ E3 l7 q不明白，27不是線圈嗎？ 24 0.5S，32 30S，是什么意思？# x. n' w6 H, Q! Z
延時繼電器，線圈是瞬間吸合，觸電動作，但是線圈 ...

3 I: u4 E3 c8 P4 R! ^$ c24 0.5s，32 30s是下面有個地方設置繼電器調一圈的時間，這個你不用管他，你只要跟我說我那樣接線對嗎，還是要怎么接
4 \0 o- t$ y" c
作者: 水水5    時間: 2015-5-16 14:35
sbams 發表于 2015-5-16 14:22 1 n( W& ?2 k+ V5 a# Z
24 0.5s，32 30s是下面有個地方設置繼電器調一圈的時間，這個你不用管他，你只要跟我說我那樣接線對嗎，還 ...

+ C+ C8 T8 w6 o( T* e我覺得沒那么復雜：
4 f9 z5 i# b) D3 D6 i2 h+ q線圈回路：火線--接近開關   接近開關另一點-2   7-零線) {2 ?, W+ o* M3 F; e
控制回路：  火線-1  3-負載-零線$ l( f4 h( \  W. @; z

/ B8 T  [* g: P當接近開關接通時，27之間的線圈獲得電壓，吸合，致使13觸點接通，負載得電。
. _5 ?5 m0 O) `- _( X接近開關斷開后，線圈失電，由于延時原因，  過一段時間之后13才斷開。一般是氣體阻尼延時。
作者: 螺旋線    時間: 2015-5-16 14:37
2和7是時間繼電器的線圈，注意，線圈是AC220的。得電動作。; f9 o: G! y$ m+ k$ f' S! L- d
1，3是常開觸點，1，4是常閉
" ]" @2 y6 b1 R8，6和8，5是另一組。
, F& s. ]0 a, `* n7 K: H圖不畫得很清楚嗎？
8 m( K/ s3 @0 b- a撥碼是設定時間量程的，時間調整在正面調，有指針。
作者: 桂花暗香    時間: 2015-5-16 14:51
本帖最后由 桂花暗香 于 2015-5-17 11:38 編輯 5 l8 l# l' `% D* f) ]1 X- Z
/ F3 E: M- s; }3 T  V' F
電子式的線圈得電延時居多。2 x" S" ?9 F$ P0 }: [6 i0 M, ?
2和7是時間繼電器的線圈，注意，線圈是AC220的。得電3 R5 ]( i2 A7 I" x
1，3是常開觸點，線圈得電延時接通，線圈失電瞬時斷開1，4是常閉，線圈得電延時斷開，線圈失電瞬時接通。
1 ?) z3 s# G3 H8，6和8，5是另一組。, k# R) L5 {) }) u# T

# }5 F2 E0 \1 E; x% J) \: X你說的不對！) d' `; L8 q4 E
作者: 淺川    時間: 2015-5-16 19:04
5樓說的很對，常開是接通延時，常閉是斷開延時，可以形成互鎖回路
作者: sbams    時間: 2015-5-16 19:40
螺旋線 發表于 2015-5-16 14:37
% a9 g- Z; V: C' }3 ^2和7是時間繼電器的線圈，注意，線圈是AC220的。得電動作。
8 G1 q( E* v4 p  z" o) ]. i; w1，3是常開觸點，1，4是常閉+ [0 I# I4 ]! `! Q' u9 N
8，6和8，5是另一 ...
$ e7 u' ?7 P8 z  {# i6 F
這兩種時間繼電器一樣嗎？接線一樣嗎？[attach]353462[/attach][attach]353461[/attach]
5 Q; _* a" d& ]* j3 _
作者: sbams    時間: 2015-5-16 19:43
螺旋線 發表于 2015-5-16 14:37 2 Q! N" d. b3 K! I% B
2和7是時間繼電器的線圈，注意，線圈是AC220的。得電動作。
: d9 |& }& u6 P5 ]9 m& i1，3是常開觸點，1，4是常閉0 x& L1 D/ q$ e2 O2 {" E" y
8，6和8，5是另一 ...

* }- ^6 _6 u1 r6 E/ d3 s4 y這兩種一樣嗎，接線一樣嗎？[attach]353465[/attach][attach]353464[/attach]: u% b. w- G# |& _. m4 S$ q
作者: sbams    時間: 2015-5-16 19:49
本帖最后由 sbams 于 2015-5-16 19:56 編輯 / s( I" j+ v1 P& ~/ c* L
水水5 發表于 2015-5-16 14:35 * V* R6 j- N9 F! g: ?! Y
我覺得沒那么復雜：
4 f3 }' }: w4 M7 y8 f6 u- y. F線圈回路：火線--接近開關   接近開關另一點-2   7-零線
$ b- Z5 U7 e' c+ R- P3 r8 D6 {+ o控制回路：  火線-1  3-負 ...
$ P: ?3 Y3 r' r. ~" N

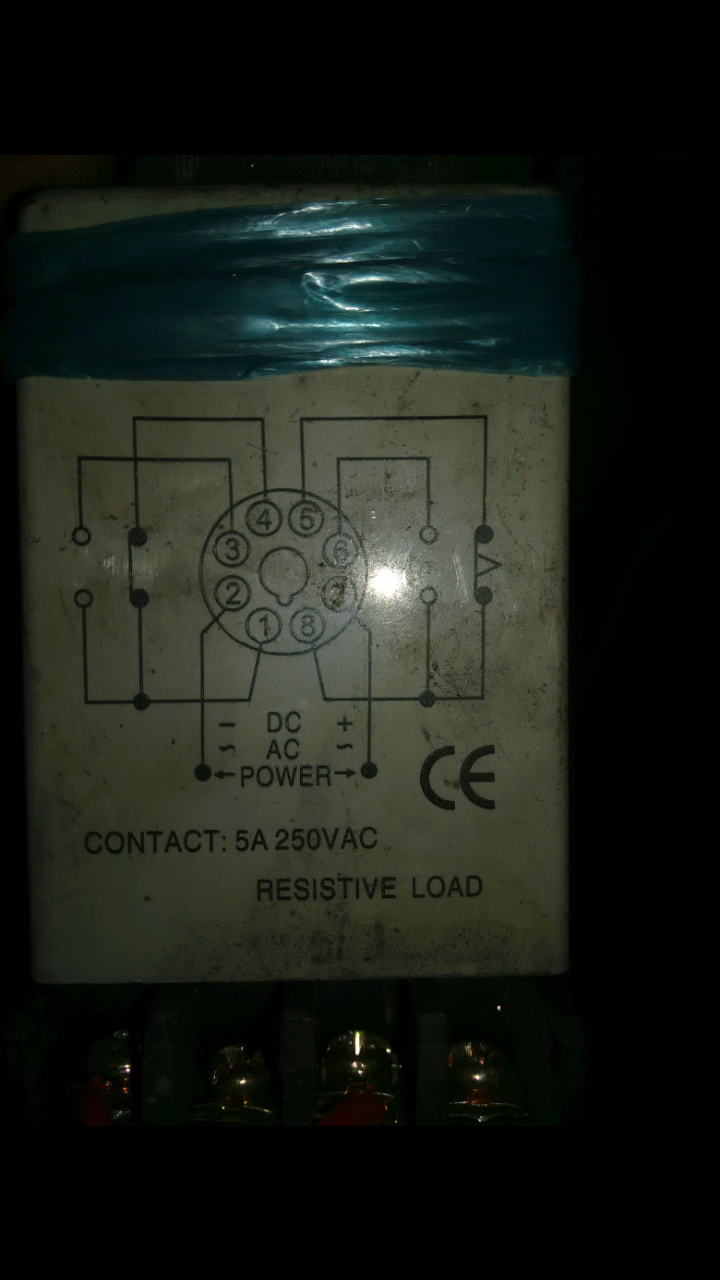

這兩種時間繼電器一樣嗎，接線一樣嗎？ (, 下載次數: 118) [
作者: sbams    時間: 2015-5-16 19:55
水水5 發表于 2015-5-16 14:35
6 B4 s7 u( z2 O7 E0 b5 y我覺得沒那么復雜：
/ ]9 t& @& _3 A+ c線圈回路：火線--接近開關   接近開關另一點-2   7-零線
( r* b2 J- Q0 O3 e* w控制回路：  火線-1  3-負 ...
; r' _. b6 Z/ D% {9 [
這兩種時間繼電器一樣嗎？接線一不一樣？ (, 下載次數: 107) ; D! S! U- V/ X
作者: sbams    時間: 2015-5-16 20:12
水水5 發表于 2015-5-16 14:35
7 D6 B' Q3 |8 ^2 b我覺得沒那么復雜：
& X: {3 U, i5 G# V, C' h4 _4 A/ ]線圈回路：火線--接近開關   接近開關另一點-2   7-零線
1 u" S, X' }( m) c8 ^控制回路：  火線-1  3-負 ...
; n; Z/ ?9 w4 o5 M& B3 l3 P
就是說火線跟接近開關一相接，接近開關另一點接2，7接零線，負載接1-3嗎$ o* E- U' H! l- ^3 m
作者: sbams    時間: 2015-5-16 20:18
水水5 發表于 2015-5-16 14:35 , a2 o6 F! P* i. \- T
我覺得沒那么復雜：2 S3 Q. q* q  f- p% R/ E
線圈回路：火線--接近開關   接近開關另一點-2   7-零線
- Z0 o( B: M3 X. a' x# x% Z* l* \& h控制回路：  火線-1  3-負 ...

4 G6 s, m) W$ q' g這個繼電器的接線法是電源接2-7，1-2相接，接近開關接7-8，負載接3-5！這種時間繼電器的接線法也一樣嗎？
* v, ~, a' n$ y4 y6 l) Z
作者: 水水5    時間: 2015-5-17 10:37
桂花暗香 發表于 2015-5-16 14:51 9 k/ s  U9 V6 f0 N5 [* |
電子式的基本都是線圈得電延時。
& |" {/ x) [! y0 y, P% s9 s2和7是時間繼電器的線圈，注意，線圈是AC220的。得電( C6 S1 o# A3 g" V. Q. S2 ?  ~/ Z' w
1，3是常開觸點， ...

; ~$ E/ s2 u% r+ c 那右側24 0.5S，32 30S，是什么意思？
作者: 桂花暗香    時間: 2015-5-17 11:18
水水5 發表于 2015-5-17 10:37 : R6 d9 R/ H; o' z1 D4 b  z
那右側24 0.5S，32 30S，是什么意思？
( a" O! V8 u. Y5 ^! Y+ M
這個是 撥盤 來實現 不同的延時時間。
作者: 桂花暗香    時間: 2015-5-17 11:21
sbams 發表于 2015-5-16 19:49
. H- p2 g7 D! n這兩種時間繼電器一樣嗎，接線一樣嗎？[

" o" V: z: J: m: o8 u不一樣，左邊接點是 瞬動，和普通繼電器一樣 右邊接點有延時功能。
作者: sbams    時間: 2015-5-17 18:46
水水5 發表于 2015-5-16 13:57
6 n9 j: d# z3 N& [8 v& g* |不明白，27不是線圈嗎？ 24 0.5S，32 30S，是什么意思？& O5 W) L# r- Y
延時繼電器，線圈是瞬間吸合，觸電動作，但是線圈 ...

; x9 s8 `8 I1 z7 s  I% ?* T3 b% |那應該怎么接
% u, ^9 R) k8 ?! {
作者: sbams    時間: 2015-5-17 18:49
淺川 發表于 2015-5-16 19:04 - k% Z) N0 p6 ]6 w! n
5樓說的很對，常開是接通延時，常閉是斷開延時，可以形成互鎖回路

  a8 [3 G( }2 ]6 `那應該怎么接
; j1 K+ I6 j( R$ [& Y" i/ t" t% x
作者: 淺川    時間: 2015-5-17 18:58
sbams 發表于 2015-5-17 18:49 6 R# I# }- z) V6 _2 T
那應該怎么接
: {3 f" ?& G; e4 Q
你想要利用繼電器實現什么樣的動作
' F8 o, f" p7 m8 B0 P, G
作者: sbams    時間: 2015-5-18 01:43
淺川 發表于 2015-5-17 18:58 1 V& I0 X6 v8 \: Z( F
你想要利用繼電器實現什么樣的動作

# X2 v1 ^, C% N1 V6 i我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時斷電？這樣要怎么接？) E5 L4 M( j2 T4 P
作者: 螺旋線    時間: 2015-5-18 09:12
sbams 發表于 2015-5-18 01:43
) H+ y  J4 A2 D' ~$ y2 L我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...
$ P) N; G7 |! F9 n$ q% l* q
特別注意，你的接近開關也必須是AC220的，驅動能力必須在500毫安及以上。
9 n7 N4 n& e& o, u- O (, 下載次數: 105)   H4 W1 V$ {0 g$ ~  [2 ~7 V! Y
作者: sbams    時間: 2015-5-18 12:15
螺旋線 發表于 2015-5-18 09:12
4 C( V+ W: _1 k2 i特別注意，你的接近開關也必須是AC220的，驅動能力必須在500毫安及以上。
! L( ]3 f, o& ~  w
接近開關是220的，問題是這種能接延時斷電嗎？我怎么怎么接都是延時通電的，還有AH3-3這種繼電器怎么接延時斷電
* S8 M3 q/ h( r( p1 _
作者: 淺川    時間: 2015-5-18 12:52
sbams 發表于 2015-5-18 01:43 ' H  x7 j3 b# t5 @8 D9 ^  L
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

$ _* K9 u6 V; s利用時間繼電器供電輸入一端（7）跟上面的常閉回路（8-5）串一塊，5接電源正，接近開關控制繼電器的通斷來控制（7）電源負的通斷，然后利用時間繼電器另一常閉回路就可延時電磁閥了
作者: sbams    時間: 2015-5-18 14:10
sbams 發表于 2015-5-18 01:43 9 l- ^% D: j- X
我想利用時間繼電器來讓電磁閥延時斷電，就是當接近開關感應到信號時電磁閥通電，時間繼電器讓電磁閥延時 ...

2 v$ f& r3 H2 c$ ^電源不是要接在2-7上嗎？怎么5還接電源5 T; f1 [- K$ ]) r! j, G
作者: sbams    時間: 2015-5-18 14:21
sbams 發表于 2015-5-18 12:15 & p6 |  Y/ S7 F% H0 Z" l
接近開關是220的，問題是這種能接延時斷電嗎？我怎么怎么接都是延時通電的，還有AH3-3這種繼電器怎么接延 ...

5 X8 x' N, @3 m但你的圖我看不懂啊，能圖簡單點嗎？還是直接說要怎么接，分別接在幾號腳( h7 W% w; W4 U- I5 j) k
作者: spinachzwx    時間: 2022-9-19 10:00
感謝樓主分享！
作者: 螞蟻博巖    時間: 2023-9-15 10:01
如何判斷時間繼電器是得電動作還是延時動作
作者: 毛毛268    時間: 2023-9-30 04:16
首先要看你需要的動作順序
作者: 毛毛268    時間: 2023-9-30 04:17
sbams 發表于 2015-5-16 19:49
2 e* l' o8 m$ Y  v. z- {0 C這兩種時間繼電器一樣嗎，接線一樣嗎？[
) C! P$ ]$ f4 M1 j4 a
你這個帶一對瞬動觸電和一對延時觸點" [% a- ?2 M4 a6 g: b# x
