機械社區

標題: 大學學渣求助， 一個簡單的夾緊機構 [打印本頁]
作者: 大學學渣    時間: 2015-9-19 12:15
標題: 大學學渣求助， 一個簡單的夾緊機構
課程設計需要做一個加工SN212軸承座軸承孔的定位與夾緊機構，定位現在采用對底座一面兩孔進行定位，夾緊機構需要是氣動，必須要有增力機構 現在做成這樣 老師說不行 左邊桿剛度不夠 又不讓我把桿加粗 現在該怎么改 或者設計 [attach]365373[/attach]+ v" V4 }, e: \/ c5 C: g. \8 }

' E/ T& l. l% g$ G5 M; h' f3 b( X) n) u9 m, O! b! h" s
補充內容 (2015-9-19 19:47):
7 M9 C: T) z( D# O! [3 t# j 剛度問題不用考慮了。。現在考慮如何裝夾方便 我這樣設計好像不行
作者: xue428032    時間: 2015-9-19 12:57
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
作者: trilemma    時間: 2015-9-19 13:23
樓主說的左邊桿剛度不夠是指壓住軸承座的橫桿嗎，感覺夾緊部位應該在底座上好
6 h0 s- H. a. @5 u( K; k2 [0 a  D, Q+ x' v) P7 J/ z# u2 C4 P

  m" m! C7 R6 c0 ~& Q" `+ \
+ N  B- _; V+ b; A
, G( u# W3 f: e9 u2 T+ W( h- F; l4 u/ k* K! x7 ^! x, S

. v! c& T1 m( E! ]) ?6 @9 i. J- n; g$ ?
作者: 大學學渣    時間: 2015-9-19 13:32
xue428032 發表于 2015-9-19 12:57 $ b8 d- S! {' o( z3 |9 s/ u5 x$ j' q
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
0 j6 z4 f2 L  R4 f/ Z4 `
這圖還沒給老師看 剛度的問題是昨天有個同學的圖拿去 左邊跟我一樣是一根桿起支撐作用 連接板壓上座 老師說這樣的都不行 老師就看一個裝配圖 看結構 不管計算 材料也不用能特殊 如果你都說裝夾有問題 估計老師到時也要說 。。你有沒有好一點方法 別太復雜的。。
作者: 大學學渣    時間: 2015-9-19 13:54
trilemma 發表于 2015-9-19 13:23 0 n% X' A3 l5 \
樓主說的左邊桿剛度不夠是指壓住軸承座的橫桿嗎，感覺夾緊部位應該在底座上好
1 M$ N7 [! A& o( k* _; T) N% K( I
我的加工工序是鏜孔啊  夾緊應該是豎直方向對整體的夾緊 只夾底座沒用啊   剛度問題不存在了 我的桿承受的應該是拉力 前面搞錯了 現在就是考慮這種結構如何裝夾方便。。
作者: 大學學渣    時間: 2015-9-19 14:03
xue428032 發表于 2015-9-19 12:57
, w% N$ d" X( y5 ]) H樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
0 v, z0 {. R# G4 _, Y$ E" y" f
剛度的問題不存在了。。我同學的桿是受水平方向的力 細長桿 彎曲剛度是有問題  我的桿受的是拉力 拉伸剛度比彎曲的大很多 現在就考慮如何方便裝夾了。。5 K! B0 ^! |- \! z1 w* ]& e; t
作者: trilemma    時間: 2015-9-19 14:06
大學學渣 發表于 2015-9-19 13:54
$ E# ?! ]& N6 k5 |我的加工工序是鏜孔啊  夾緊應該是豎直方向對整體的夾緊 只夾底座沒用啊   剛度問題不存在了 我的桿承受的 ...

+ ^) U& ?  K5 Q0 Y8 U樓主的軸承座是剖分的嗎？用螺栓夾緊
* l& w# [! B8 ~% W
- b5 c* q- N7 g0 @) q6 \
作者: 追遠戰士    時間: 2015-9-19 14:07
只能幫頂，實在不明白樓主意思
作者: 大學學渣    時間: 2015-9-19 14:15
trilemma 發表于 2015-9-19 14:06 4 _9 ~7 I+ m8 G) k# [
樓主的軸承座是剖分的嗎？用螺栓夾緊

% v7 i: v3 c- m8 C7 Q9 }  R9 W是的 現在問題是如何裝夾方便了。。我同學的桿是受水平方向的力 細長桿彎曲剛度可能不夠  我這是豎直方向的力 應該不用考慮拉伸剛度$ h$ n7 R' T* S
作者: 一展刀鋒    時間: 2015-9-19 15:07
3樓給的回復，LZ 不知道消化沒有
% G# `* w, w6 ^. X  `9 p7 B6 \9 K夾緊部位應該在底座上好5 W* k6 `, l: U$ m- B" \1 W

& Q! Z; D/ V- h! ?* q' F他說的意思是
( a) D/ P: m/ m# B你畫的結構推過去雖然能定位，但定位時候不是受力的死點，不能自鎖- V1 j6 M' J, ?  M) L# w

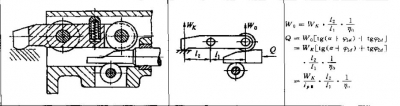

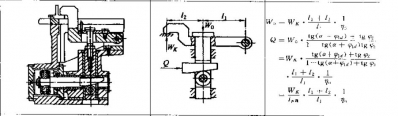

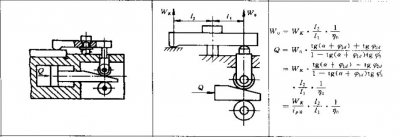

2 t1 }0 `7 u( q: \再給你多幾張圖，你說要增力，那就直接用你的杠桿就行了
作者: 大學學渣    時間: 2015-9-19 18:03
一展刀鋒 發表于 2015-9-19 15:07 9 e) J: ?) q. R+ C! ~
3樓給的回復，LZ 不知道消化沒有6 m6 i( J  J4 t  W# W# B. C; _
夾緊部位應該在底座上好
( d  j& ~- t3 K& O% D, {: C
我右邊有一個個氣缸 不用自鎖啊。。我現在需要豎直方向上對整體的壓緊啊 我圖里設計的工件裝夾不方便
7 g" C5 c0 v+ m
作者: 一展刀鋒    時間: 2015-9-19 19:19
大學學渣 發表于 2015-9-19 18:03
) }* p% X+ \! x我右邊有一個個氣缸 不用自鎖啊。。我現在需要豎直方向上對整體的壓緊啊 我圖里設計的工件裝夾不方便
: d' ~' B- e/ I4 i4 c  e+ P
氣缸本身的精度很差的，起始點和重點重復精度不高，利用我理解的是利用氣缸動力去實現夾緊，并不意味靠氣缸自身的起始位和終止位來夾緊* O4 V+ V2 V- c- d5 r$ g
7 z3 @; [# J# J1 ^( H8 D
我對你的整體壓緊要求，感覺有點模糊，是要壓在軸承座的上面相切的地方？# l- ]( Z  ~/ N1 x
作者: 大學學渣    時間: 2015-9-19 19:41
一展刀鋒 發表于 2015-9-19 19:19 4 t5 U  w2 c, t3 A. \) b+ S
氣缸本身的精度很差的，起始點和重點重復精度不高，利用我理解的是利用氣缸動力去實現夾緊，并不意味靠氣 ...

) j( P2 A. h+ T" D+ e3 S+ C7 B現在的要求是氣缸桿推出去的時候起夾緊作用 你說的氣缸精度不用考慮 4 B8 K6 s5 U, z" i$ W/ a# @
我是想這樣夾 當然也可以壓上蓋兩邊裝螺栓的地方 但是很多壓底座的都是設計這樣壓兩邊 設計的機構如果跟別人的相似度很高 老師會覺得是抄的 然后直接讓重畫 已經好幾個被發現抄的讓重畫了
作者: 月光傾城2015    時間: 2015-9-19 19:52
大學學渣 發表于 2015-9-19 19:41 $ r1 P$ }6 t# E% u1 m; d. R( e4 v
現在的要求是氣缸桿推出去的時候起夾緊作用 你說的氣缸精度不用考慮
, m$ `( Z/ i5 t- x2 |& U0 d9 z我是想這樣夾 當然也可以壓上蓋兩邊 ...
. q; P8 W* P# r2 o: C4 g
壓那里都不是重點，主要是看你用的的什么方式，結構去壓' o8 K6 F: D' T' T0 A) w
作者: 德亦可    時間: 2015-9-21 19:10
樓主真是強大，你總要說明加工什么部位，是什么工序吧
作者: nidaqiuzi    時間: 2016-2-18 17:13
自鎖機構？百度圖庫
作者: 塵揚天涯    時間: 2016-2-20 19:59
樓主的設計是利用兩個銷釘來定位軸承座，右上邊的汽缸驅動然后用中間的桿子來壓軸承蓋。8 i1 p/ F$ [$ `" {. g
這樣的問題一個是結構太大了，成本高，而且中間的桿子強度可能會不夠，而且這種方式如果要裝軸承時，上面空間避不開，所以樓主的老師說這樣裝夾不方便。- G  N& J  u; h& a3 O2 w! H. k
這種裝夾比較合適夾兩邊，3樓的方法已經很好了，只是樓主老師說要了要用到氣動，樓主將動力源換成汽缸即可。
! j. J" u- }+ L4 i, J  Y另外需要考慮汽缸在起點位置時不會有物品擋住軸承座上方，這樣可以快速裝夾。在3樓的基礎上更改下夾爪的形狀和受力點應該可以解決此問題
5 n( N9 ]# M# J
作者: 一點一滴    時間: 2016-2-21 09:31
xue428032 發表于 2015-9-19 12:57 ' S$ V6 n4 o+ `7 ]) U5 b$ }9 B
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！

+ ?$ v7 j* w+ \6 c- F一般剛度不夠不會選擇換材料，只能改結構，一般鋼的彈性模量差不多的
6 e" S. c' T4 }2 j8 R* X4 o- S
作者: 一點一滴    時間: 2016-2-21 09:35
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 一點一滴    時間: 2016-2-21 09:35
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 一點一滴    時間: 2016-2-21 09:36
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 趙天降    時間: 2016-2-21 19:21
直接用左邊機構。其他自想。
作者: 1510444617    時間: 2016-2-21 20:59
想到自己不久前在學校里也是不求甚解，只要應付過去就行了。然而工作了才發現自己的無知與乏力。希望樓主在學校里學習不能只停留在表面，一定要深入每一個細節啊。
作者: 12qwaszx12    時間: 2018-4-19 18:56
學習" [$ a! D/ ~2 u+ J! m( }
