藍徽龍騎士 發表于 2015-12-12 16:20
不知道這種結構方式噪聲控制如何？
藍徽龍騎士 發表于 2015-12-12 16:20
不知道這種結構方式噪聲控制如何？
蘇區男兒 發表于 2015-12-12 15:53
為什么不用10A。 節距15.875 ，兩軸的中心距 最好是15.875的倍數+需要配合的間隙。為什么用這種方式呢。不能 ...
bruce87e 發表于 2015-12-12 16:24! t7 N( G1 X m& t* h4 ^: Y

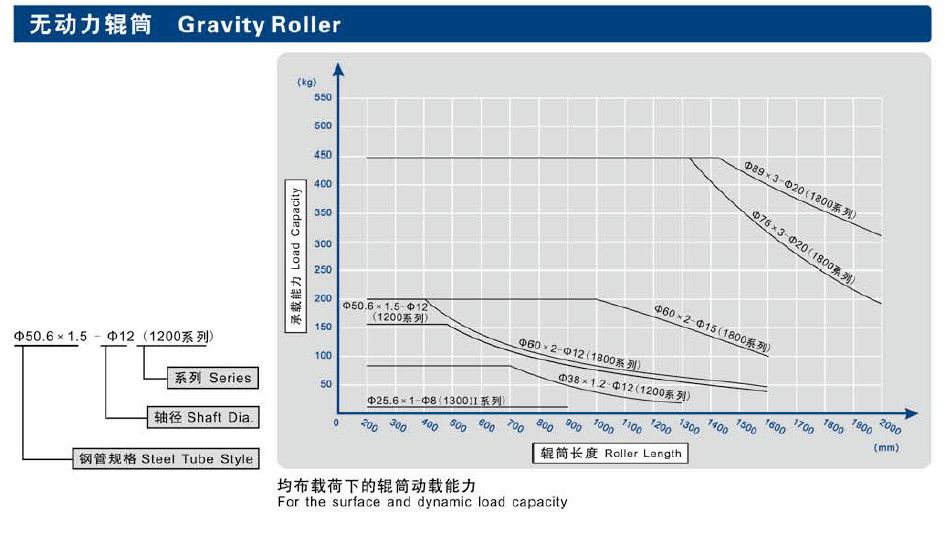

給你參考一下
bruce87e 發表于 2015-12-12 16:24
給你參考一下
bruce87e 發表于 2015-12-12 16:24
給你參考一下
伽陵鳥 發表于 2015-12-12 17:09
想問一下，我之前也是這樣計算，然后小數位去掉，取整數，也是為了打孔方便，人工打的，也沒多大問題用的 ...
藍徽龍騎士 發表于 2015-12-12 16:20
不知道這種結構方式噪聲控制如何？
bruce87e 發表于 2015-12-16 16:05
@江南遙望漠北 1.30M/MIN以上的話就不考慮鏈傳動了，這是個臨界值，負載大小沒有統一的標準，計算下來符合 ...
| 1.是13M/MIN吧，按這個換算0.22m/s不到 ，1.3M/min的話一秒才走22mm，% O7 V* @2 A$ j9 @; F8 E% F; @- Z 2.最關鍵的是知道負載的情況下如何計算所需轉矩，計算公式是怎樣的，是從功的角度考慮還是從轉矩的角度考慮亦或其它。5 d' m* ?6 G- B1 O$ k+ g) E+ W 3.雙鏈傳動布置上最好從中間往兩端傳動我是知道的，與從一端向另一端傳動的布置方式，在計算轉矩上有何區別。3 _& h) ?1 g) K& E 3.滾筒的供應商一開始就有，滾筒的結構也沒有疑惑，滾筒比較長有2m，外徑60，壁厚我暫定2.5，必要時可以選3mm，鏈條選5分鏈，節距15.875。 4.單鏈傳動時只有1或2顆齒傳動，雙鏈的話至少有半個鏈輪的齒來傳動，磨損不一樣的吧 5.鏈托是怎樣的結構，能給個圖指導一下嗎？ 6.鏈傳動效率我也早就查機械設計手冊查出來了，滾子鏈0.96，我的負載物體為周轉盒，材料一般為聚乙烯，查機械設計手冊剛對聚乙烯 靜摩擦因數最高0.27，關鍵是計算轉矩這一塊，計算方法不明確，滾筒慣量會算，鏈的慣量不會算，還有就是轉動慣量到轉矩這一塊拿不準。2 [" P; {- ]6 _0 f% Q: K, c 望回復，我的QQ是2788-2-6343，希望能與你多交流。 9 c: ^) U8 H6 H4 n. l& P 以下是你上次的回復內容： 1.1.30M/MIN以上的話就不考慮鏈傳動了，這是個臨界值，負載大小沒有統一的標準，計算下來符合設計要求就可以，之前做滾筒線時候，重點是考慮布置方式，整體機架結構以及速度載荷是否符合工況要求，至于滾筒直接根據樣本選擇就可以了，市面上做滾筒的廠家很多。 2.單鏈傳動優點是結構緊湊，適用中載低速，相比雙鏈，中心距選擇靈活，但是需要鏈托與張緊結構，鏈托安裝還需很精確。. [5 Q9 L( ^# J% c6 W) s" p: ?8 t7 o 3.只是對鏈托的磨損比較厲害3 b- q& d' y, Z& t 4.載荷轉矩是由滾筒的直徑與軸徑確定的，可以直接根據樣本來，鏈傳動效率可以去查機械設計手冊，負載摩擦系數根據表面材質查機械手冊，然后自己算摩擦力，鍍鋅輥、橡膠輥等等摩擦系數都是不一樣的 |
bruce87e 發表于 2015-12-12 16:24
給你參考一下
