機械社區

標題: 氣動自往復機構 [打印本頁]

作者: 颶天使 時間: 2016-3-31 09:01
標題: 氣動自往復機構
[attach]382620[/attach]
新制作了一個氣動自往復機構，是由氣缸和手閥組成，當有供氣后氣缸開始動作，當氣缸伸出至止點時帶動手閥進行換向，氣缸開始回縮，氣缸回縮到下止點時帶動手閥換向，氣缸開始伸出，如此往復。
我發現在高頻率換向時手閥壽命較低，請教還有其它方法完成類似動作嗎？主要是不用電控。或者是有其它控制閥或機構可以實現此動作。

作者: qeuun 時間: 2016-3-31 09:11
樓主的高頻率是多高？

作者: ahway 時間: 2016-3-31 09:21
全氣動控制，流量調節控制速度：

[attach]382621[/attach]

作者: 小人Mτ 時間: 2016-3-31 11:19
有一種東西叫氣控閥，就是把電磁閥的電改成壓縮空氣
還有一種東西叫氣控邏輯閥，可以實現邏輯與，邏輯或
這些東西湊一塊肯定能實現，只是連接氣路圖就夠復雜了

作者: 颶天使 時間: 2016-3-31 12:34

ahway 發表于 2016-3-31 09:21 6 ~, c i6 |; L; e" M+ E
全氣動控制，流量調節控制速度：

才疏學淺看不懂，麻煩可以見得的描述一下嗎？

作者: however1241 時間: 2016-3-31 12:35
學習

作者: 傳動機械2016 時間: 2016-3-31 13:45
學習

作者: 颶天使 時間: 2016-3-31 14:04

ahway 發表于 2016-3-31 09:21
2 H; g$ I. n8 G全氣動控制，流量調節控制速度：

可以給我畫個想我畫的那樣的組裝圖嗎？你發的控制圖我看不懂

作者: liqiang260 時間: 2016-4-1 09:51
學習

作者: liqiang260 時間: 2016-4-1 10:15
學習

作者: 彭旭東 時間: 2016-4-1 13:08
學習

作者: jia008 時間: 2016-4-1 13:19
有大俠有方案沒？換個好點的手動閥不行？

作者: 颶天使 時間: 2016-5-16 16:42
發現在手動閥的臨界點有不動漏氣的現象

作者: wanglinzhi664 時間: 2016-5-23 21:08
學習學習

作者: 窩哥達 時間: 2016-5-24 20:01
路過

作者: jgp310 時間: 2016-6-28 10:14
我是來學習的

作者: 汪記草堂 時間: 2016-6-28 11:17
學習學習

作者: qgk333408 時間: 2016-8-19 16:15
學習了

作者: 穆斯克 時間: 2016-8-19 17:23
我知道一種往復回路，但是現在等級不夠無法上傳圖片

作者: 穆斯克 時間: 2016-8-19 17:37

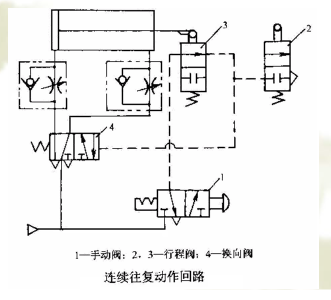

圖來了，感覺比你現在的方案要好點
