標題: 圖示齒輪是不是漸開線齒輪？ [打印本頁]
作者: zlh19871029    時間: 2016-8-25 16:38
標題: 圖示齒輪是不是漸開線齒輪？

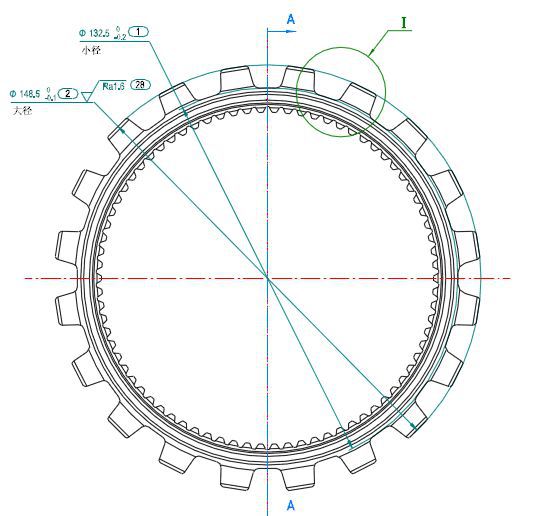

1、以下齒輪是不是漸開線齒輪？
" u& ^$ k- S: g1 v+ X& D- T2、漸開線齒輪和普通的齒輪有什么區別？
, k1 w" O$ d3 |4 |2 ~" V6 P# k
作者: 龍游河畔    時間: 2016-8-25 16:43
內花鍵，外齒輪。  ^: W' h* E# A" l9 ^
一般來說就是漸開線的。
7 q5 k0 m$ x, U6 f2 V2 ?漸開線的就是最常見最普通的。
作者: 未來第一站    時間: 2016-8-25 16:45
1.目測齒形不是漸開線的，偏向鏈輪
" `2 U5 ~# n! S, a& p3 V2.普通的齒輪一般都是漸開線齒的
作者: 小河HH    時間: 2016-8-25 17:42
像是鏈輪，如果增加個側視圖就更有說服力了。
作者: 寂靜天花板    時間: 2016-8-25 17:55
先就普通齒輪的標準統一得了。請問普通蘿卜與白蘿卜的區別
作者: 龍游河畔    時間: 2016-8-25 18:37
標題: e
本帖最后由 龍游河畔 于 2016-8-25 19:08 編輯
0 C- @7 X7 |$ ?( S% `8 ]
7 W; b1 @5 z, y1 x5 ]' |最可能，就是個變速器里面的接合齒圈。
; _& |2 f' a8 J7 O# R! D+ i7 P8 {! _
作者: 龍游河畔    時間: 2016-8-25 18:43
本帖最后由 龍游河畔 于 2016-8-25 19:10 編輯
$ s- q+ S- [+ j& j6 c$ n; j+ F8 O7 P4 m/ a7 B
外齒也是聯接齒，短齒，換檔接合用的。
作者: 淡然    時間: 2016-8-25 19:00
! ]+ b. L8 o+ w3 k
完全不是漸開線齒輪的樣子是鏈輪，如下圖一樣。0 g# V& }0 }5 C: ?
[attach]397627[/attach]
5 c! j" N8 N( {" n$ d# N* B" A) @* o) o# i/ T
作者: shaokuang    時間: 2016-8-25 19:04
樓主那個圈是外圈還是內圈齒？
作者: amone    時間: 2016-8-25 19:22
看著不像漸開線
作者: 龍游河畔    時間: 2016-8-25 19:32
如果是漸開線，是正變位比較大的短齒。
作者: 龍游河畔    時間: 2016-8-25 19:35
樓主，沒有其它參數和視圖嗎。- R/ W- y) C6 I2 ?
比如：參數表、側視圖、Ⅰ處齒部放大圖。
作者: 17567410    時間: 2016-8-25 19:51
為什么不給Ⅰ處齒部放大圖
4 b3 T9 W; J& P- H8 Y
作者: 龍游河畔    時間: 2016-8-25 20:15
樓主發帖，好像太隨意了。
5 {4 A0 F/ @. Y, ^/ \! }我查了一下，類似的帖子有兩個。' v( T5 Y( \6 Z+ _
http://www.whclglass.com.cn/thread-455590-1-1.html
$ M: C1 v6 Q  J. d& [6 Q3 z" @, n: Q) s( ]5 h& K
http://www.whclglass.com.cn/thread-455589-1-1.html
/ N. G1 V2 t3 l, S/ Q  ^$ _
作者: 龍游河畔    時間: 2016-8-25 20:19
( e! Q0 ?# v' K! T1 {( @1 d
從這兩個帖子中我們可以看到一些信息。/ u* u7 K: e& m0 ]; m- A
下圖是同類產品。3 F3 g6 a; x) k2 o" E' b. p
那么，樓主詢問的零件肯定就是相同的。# @! d) M- X% W+ l7 ?/ _
這個零件肯定不是鏈輪，就是個聯接齒套而已。
+ |6 S2 u" U  M" J4 i; k4 l. Z
% A+ ?: u& ?+ Q+ S' W
[attach]397656[/attach]- s0 p; \9 ?( Y( f: c
作者: 龍游河畔    時間: 2016-8-25 20:24
本帖最后由 龍游河畔 于 2016-8-25 22:57 編輯
+ `- S# B/ i$ c9 r6 K7 |5 t
% k9 r: m7 M6 @$ i+ p5 t2 J4 J從這兩個帖子的外齒齒形尺寸放大圖來看，也不是漸開線齒形。分別類似于三角形和矩形花鍵。
* @$ S# u& z7 B* o) N4 B) G3 z( x這兩種齒形可以設計定制專用滾刀（或銑刀）來加工。
& G) J- u1 ^4 i3 C, r1 O2 c6 d  ?; P0 ^; L
, J- L+ v5 l3 T$ a4 v2 L

* Q! r+ @. x' k+ Y9 H7 Z/ x: c: |) o0 A
[attach]397657[/attach][attach]397658[/attach]
作者: LatersM    時間: 2016-8-26 08:56
單從齒形上看，我覺更像同步帶輪。
作者: zlh19871029    時間: 2016-8-28 16:34
龍游河畔 發表于 2016-8-25 20:24
# `0 \' i4 s+ e5 \8 x! W4 c從這兩個帖子的外齒齒形尺寸放大圖來看，也不是漸開線齒形。分別類似于三角形和矩形花鍵。
+ a; z! F3 C- Q4 n這兩種齒形可以 ...
( Z% J9 i, T6 m2 s  i3 D
我的參數圖如下，這個參數圖是內花鍵，是一個駐車齒輪，外齒輪和棘爪配合起駐車作用。請問是漸開線齒輪嗎？4 g$ d: V' N9 j; L/ _7 O- e2 m
3 f1 q0 C" P( u* b4 [* ^. q) t) u2 P

; r( j2 r6 J( ^( @( b( D, ]' }, d7 l0 z9 x3 Z0 F& _
作者: 晨昊007    時間: 2018-9-4 09:19
不像漸開線齒輪
