機械社區

標題: 圖示組裝結構怎么設計合理 [打印本頁]

作者: 李延森2017 時間: 2017-3-18 08:50
標題: 圖示組裝結構怎么設計合理

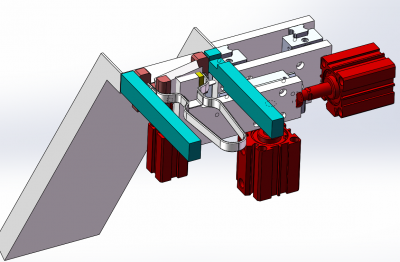

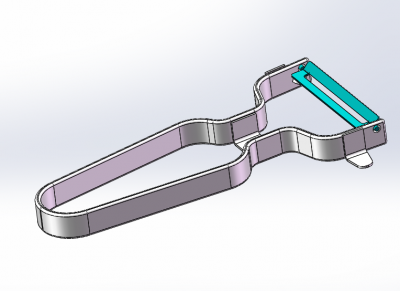

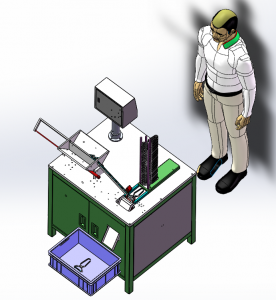

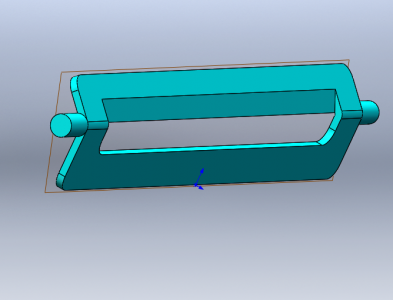

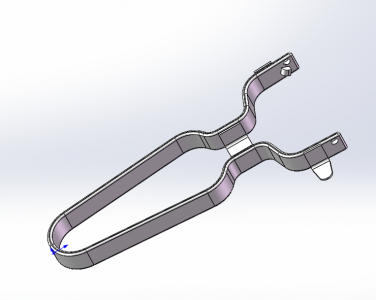

就是兩個五金件，我們平常用的土豆刨，兩個零件組裝到一起，之前是人工太慢了一個大概10S，現在我打算做個機器，組裝一個6S完成，如圖，大家把我看下可行性如何：

作者: xiaobing86203 時間: 2017-3-18 09:30

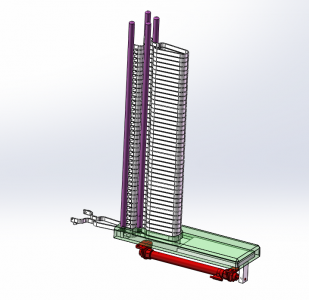

這里估計推不出來吧，為什么不用振動盤送料？

作者: Da花 時間: 2017-3-18 09:56
構思不錯！！！

作者: 05031405 時間: 2017-3-18 10:10
想法不錯哦，注意主體和刀刃件的定位，不然不好裝進去哦！

作者: star93 時間: 2017-3-18 10:45
能力太差，沒看懂。。。

作者: 李延森2017 時間: 2017-3-18 11:15

xiaobing86203 發表于 2017-3-18 09:30
這里估計推不出來吧，為什么不用振動盤送料？

太貴了，刀柄用振動盤需要好大的啊，

作者: 李延森2017 時間: 2017-3-18 11:16

05031405 發表于 2017-3-18 10:10
想法不錯哦，注意主體和刀刃件的定位，不然不好裝進去哦！

對.就是這里很擔心，昨天做了一個實驗還可以，

作者: xiaobing86203 時間: 2017-3-18 11:17

李延森2017 發表于 2017-3-18 11:15
太貴了，刀柄用振動盤需要好大的啊，

這手柄一個個放也比較慢了；人工成本和配件的綜合考慮下了，

作者: 李延森2017 時間: 2017-3-18 11:52

xiaobing86203 發表于 2017-3-18 11:17
這手柄一個個放也比較慢了；人工成本和配件的綜合考慮下了，

是啊，最先考慮是要振動盤的，但是我沒用過，是不是這樣的振動盤很貴啊 3000多吧

作者: 05031405 時間: 2017-3-18 12:33

李延森2017 發表于 2017-3-18 11:16
對.就是這里很擔心，昨天做了一個實驗還可以，

不錯哦，跑測24小時，沒問題就好了。希望以后可以分享視頻！

作者: 面壁深功 時間: 2017-3-18 14:15
就在這推出的時候，前面升起一錐凸塊，這樣就減少了一個張開的工位。

作者: albert.tang 時間: 2017-3-18 17:20
不錯哦，效率提升了40%.

作者: luo_kang 時間: 2017-3-18 21:42
這樣行不,把一排的叉同時撐開,再打一排的刀片用治具定好中心放下去,再把叉合上,這樣會更快吧

作者: qiedaocai 時間: 2017-3-19 15:09
削皮刀組裝，

作者: 禾木工匠 時間: 2017-3-19 17:38
有意思，頂

作者: 405626467 時間: 2017-3-19 22:12
好想法，贊一個

作者: 貪玩稻草人 時間: 2017-3-19 22:32
學習了

作者: 李延森2017 時間: 2017-3-20 08:28

luo_kang 發表于 2017-3-18 21:42
這樣行不,把一排的叉同時撐開,再打一排的刀片用治具定好中心放下去,再把叉合上,這樣會更快吧

我實際試了下，同時撐開那個刀柄，形變很大，才能放入刀片，這樣刀柄不能回去原位了

作者: 南京非標自動化 時間: 2017-3-20 08:44
刀刃件需要分方向吧，你這個方案感覺是可行的細節結合處需要處理好

作者: 范怡錦軒 時間: 2017-3-20 14:03
刀柄部分送料，好像送不出來吧？

作者: 未來的風箏 時間: 2017-3-20 16:10
現在解決了嗎？看了一下覺得需要幾個步驟啊：
1）手柄放到位置，前面撐開點；
2）放入刀片，然后釋放手柄撐開位置，將其夾住刀片，孔怎樣才能對的準啊？

作者: 李延森2017 時間: 2017-3-21 09:15

未來的風箏發表于 2017-3-20 16:10
現在解決了嗎？看了一下覺得需要幾個步驟啊：
1）手柄放到位置，前面撐開點；
2）放入刀片，然后釋放手柄 ...

這個是沖壓模具做的零件，只要定好位就很好對孔啊

作者: 未來的風箏 時間: 2017-3-21 10:34

李延森2017 發表于 2017-3-21 09:15
這個是沖壓模具做的零件，只要定好位就很好對孔啊

刀片兩邊各有一個柱銷，設備將其放到位后手柄能很好的裝到位嗎？

樓主做出來后可以不可以拍些細節的照片看看。

作者: 李延森2017 時間: 2017-3-21 11:15

未來的風箏發表于 2017-3-21 10:34
刀片兩邊各有一個柱銷，設備將其放到位后手柄能很好的裝到位嗎？

樓主做出來后可以不可以拍些細節的照 ...

一定上視頻的，還有些裝配細節我沒做，就是思路，客戶還沒有說要做呢，那個刀片上料也要好好改改，不然很難供應上的

作者: hurong_88 時間: 2017-3-21 13:13

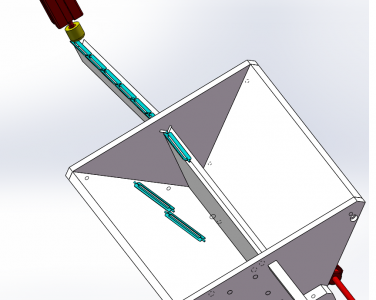

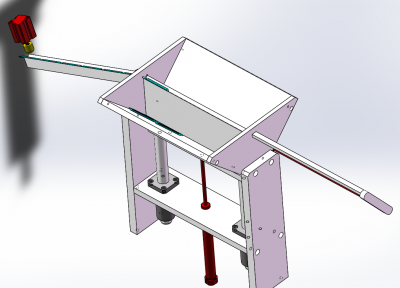

刀片估計用升降頂料的方式速度會非常慢，考慮用振動盤吧，這個料也不是很大

作者: 李延森2017 時間: 2017-3-21 13:17

hurong_88 發表于 2017-3-21 13:13
刀片估計用升降頂料的方式速度會非常慢，考慮用振動盤吧，這個料也不是很大

嗯，謝謝，正糾結呢，請問，這個振動盤是不是大概要3000的樣子啊，

作者: hurong_88 時間: 2017-3-21 13:27
看你買怎樣的，一般國內做的差不多了

作者: 重誠WBL 時間: 2017-3-21 23:18

xiaobing86203 發表于 2017-3-18 09:30
這里估計推不出來吧，為什么不用振動盤送料？

這玩意一般都是靠重力，走一個向下掉一個吧，比如分離式軸承的自組裝什么的

作者: 陳李 時間: 2017-3-22 08:57
想起了自動打釘機的結構

作者: 飛你莫屬 時間: 2017-3-22 10:35
不錯不錯，功能能夠實現！

作者: 平凡之陸 時間: 2017-3-22 12:52
高手

作者: eddyjay 時間: 2017-3-25 13:54
方案還是不錯的，，細節再注意點可以實現

作者: RSS_vSXK7 時間: 2017-3-25 15:51
我也在愁這個問題

作者: RSS_vSXK7 時間: 2017-3-25 15:55
請問你用的是什么軟件制圖

作者: 李延森2017 時間: 2017-3-27 11:09

RSS_vSXK7 發表于 2017-3-25 15:55
請問你用的是什么軟件制圖

作者: 天下有雙 時間: 2019-6-12 21:09
挺不錯的

作者: 將軍_JCZ60 時間: 2019-6-12 21:31
手柄送料是不是可以考慮從下往上送啊，建議哈，沒有做過這種自動化設備。

作者: 冰焰2016 時間: 2019-6-13 10:49
看著不錯
