標題: 伺服電缸結構設計探討 [打印本頁]

作者: xiaobing86203 時間: 2017-7-17 11:27
標題: 伺服電缸結構設計探討
本帖最后由 xiaobing86203 于 2017-7-17 11:27 編輯

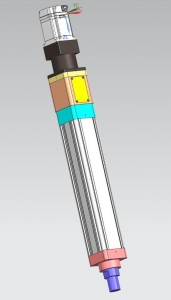

本人最近有個設計方案有伺服電缸選型使用，因頭一次使用拉桿活塞式電缸，特此發帖請教一下社區大俠

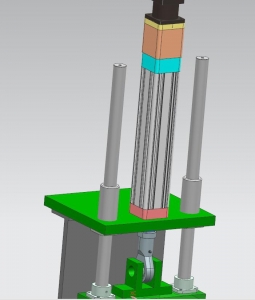

該伺服電缸是不是一定需要按如下圖這樣設計，另外給增加一個導向機構？

伺服缸僅受缸軸向出力250KG，因受力是和缸的出力方向一致，為考慮節省成本，想省掉兩側的導向機構，不知識是否可行，請社區大俠發表下高見~

作者: zhangli019 時間: 2017-7-17 12:41
徑向力多大？這玩意能承受多大徑向力？搞清楚這些就行

作者: xiaobing86203 時間: 2017-7-17 13:27

zhangli019 發表于 2017-7-17 12:41
徑向力多大？這玩意能承受多大徑向力？搞清楚這些就行

這個缸徑80的伺服電缸徑向承載力沒有相關參數；但就這個方案來說，是不會受到直接徑向力的，只是有可能在下壓過程中，接觸面有斜度從而產生斜向分力~

作者: xue428032 時間: 2017-7-17 13:36
電缸有2種，一種伸出是圓軸，會打轉，一種是六角防打轉的，都是淚的教訓，當初開錯了只好加個導向；樓主買的時候備注防打轉的就行;
還有就是不建議買AIM的，一般不怎么受力

作者: 大內_高手 時間: 2017-7-17 13:37
一定要，不然行程上長一點點的話抖得厲害！

作者: xiaobing86203 時間: 2017-7-17 13:37

xue428032 發表于 2017-7-17 13:36
電缸有2種，一種伸出是圓軸，會打轉，一種是六角防打轉的，都是淚的教訓，當初開錯了只好加個導向；樓主買 ...

嗯嗯，感謝大俠的寶貴的建議

作者: xiaobing86203 時間: 2017-7-17 13:38

大內_高手發表于 2017-7-17 13:37
一定要，不然行程上長一點點的話抖得厲害！

好的，感謝大俠建議

作者: ly1007883124 時間: 2017-7-17 14:29
smc有這樣的一個伸出電缸

作者: ly854128475 時間: 2017-7-17 14:33
你那個后面的支撐板會不會歪掉，上班那么多東西那個，還有安裝伺服的結構板，如果晃一下會不會卡住，導向這個不好說，3個軸中心線需要平行，到時候安裝容易出現螺旋扭在一起。

作者: xiaobing86203 時間: 2017-7-17 15:24

ly1007883124 發表于 2017-7-17 14:29
smc有這樣的一個伸出電缸

看樣子很不錯了，兄臺有沒有用過，成本咋樣？

SMC估計不便宜吧~

作者: xiaobing86203 時間: 2017-7-17 15:25

ly854128475 發表于 2017-7-17 14:33
你那個后面的支撐板會不會歪掉，上班那么多東西那個，還有安裝伺服的結構板，如果晃一下會不會卡住，導向這 ...

你的意思是支撐板太薄了，不足矣支撐這么多東西？？

作者: ly1007883124 時間: 2017-7-18 08:44

xiaobing86203 發表于 2017-7-17 15:24
看樣子很不錯了，兄臺有沒有用過，成本咋樣？

SMC估計不便宜吧~

好像問過價，不過忘記了。。

作者: 17391825758 時間: 2019-2-19 16:13
要考慮換供應商嗎？找我呀，給你做個方案
