標題: 零件的直邊倒圓角用什么設備？ [打印本頁]

作者: 蟲寶寶 時間: 2008-5-8 02:24
標題: 零件的直邊倒圓角用什么設備？
現公司要加工一中零件，該零件采用的是6mm的熱軋板，零件落料后，直邊的棱角需倒成R5的圓角，要求圓角要均勻，且該零件批量較大，請教下大家，可以用什么方法或設備可以解決呢？

作者: 追風傳說 時間: 2008-5-8 03:18
臥銑床+凹半圓銑刀，是你不二的解決辦法！

原帖由 蟲寶寶 于 2008-5-8 02:24 發表 * ^- G! K8 _& N# @4 x1 g% B" l
現公司要加工一中零件，該零件采用的是6mm的熱軋板，零件落料后，直邊的棱角需倒成R5的圓角，要求圓角要均勻，且該零件批量較大，請教下大家，可以用什么方法或設備可以解決呢？

作者: 害怕伏櫪 時間: 2008-5-8 05:31
追風大俠早！你在3：18發帖，至今尚在線，是一宿未睡，還是凌晨即起？
樓主所提問題，實際上和我們在另一網友國粹的帖子里所討論的問題應該是一致的。
難點不在直角邊，而在角上的倒園。

作者: whatavbn 時間: 2008-5-8 08:15
可以考慮開模，或者激光

作者: kevin8hu 時間: 2008-5-8 08:17
2樓說的臥銑加R刀是不是加工速度太慢了？不知道還有沒有別的好的辦法。

作者: mecheng 時間: 2008-5-10 00:37
買個倒角機改造一下

作者: 機車戰士 時間: 2008-5-10 00:42
如果尺寸不大，就用倒角機。

作者: 追風傳說 時間: 2008-5-10 02:03
我知道難度在那里,凹半圓銑刀倒邊是一點都沒有懸念的問題,到角那里我也想不清應該怎么使用普通設備快捷有效處理.至于上網時間,那是說不定的.我根據每天必然要在此時間處理的事情三兩天之內從8點起床到下午兩點起床不定,下班從晚上九點以后到通宵不定

原帖由 害怕伏櫪 于 2008-5-8 05:31 發表
8 F7 M I2 c: @4 A. s追風大俠早！你在3：18發帖，至今尚在線，是一宿未睡，還是凌晨即起？6 d; ]1 ?4 L5 W, ^8 G
樓主所提問題，實際上和我們在另一網友國粹的帖子里所討論的問題應該是一致的。, n+ `9 T0 |. O: d
難點不在直角邊，而在角上的倒園。

作者: 狙擊手 時間: 2008-5-10 17:02
難度是兩條直邊的相交處，如果是用臥銑+R銑刀，加工后，會發現還是有一條90度的棱。

作者: kaixinwo 時間: 2014-7-27 15:10

whatavbn 發表于 2008-5-8 08:15
( d ~7 ~. B/ g3 ? b8 q7 v可以考慮開模，或者激光

試問下，激光怎樣倒圓角啊？？？？？想不明白

作者: 爆炸的榴蓮 時間: 2014-7-28 00:58
倒角機啊，有現成的賣呢．不貴啊．

作者: 鄒云飛哥 時間: 2014-7-28 15:06
看數量定，量大用倒角機。

作者: 羅大洛 時間: 2014-7-28 21:44
落料直接出圓角不行嗎？

作者: qq826275032 時間: 2014-7-31 08:29
有專門的外r5銑刀的

作者: qq826275032 時間: 2014-7-31 08:31

kevin8hu 發表于 2008-5-8 08:170 _3 a' w! G! S
2樓說的臥銑加R刀是不是加工速度太慢了？不知道還有沒有別的好的辦法。

用臥式加工中心很快的，S1000，F(xiàn)1500

作者: 喂我袋鹽 時間: 2017-10-9 22:35

害怕伏櫪發表于 2008-5-8 05:31; z3 c/ n" o" ~' s
追風大俠早！你在3：18發帖，至今尚在線，是一宿未睡，還是凌晨即起？
4 T$ i$ f8 z$ t" s7 ?樓主所提問題，實際上和我們在另一 ...

[attach]435077[/attach]
害怕大俠一針見血！
對于直邊+圓邊結合的邊緣，整體倒圓角，直邊直接凹半圓銑刀（如上圖）可以搞定。
難就難在角上，如何高效加工？

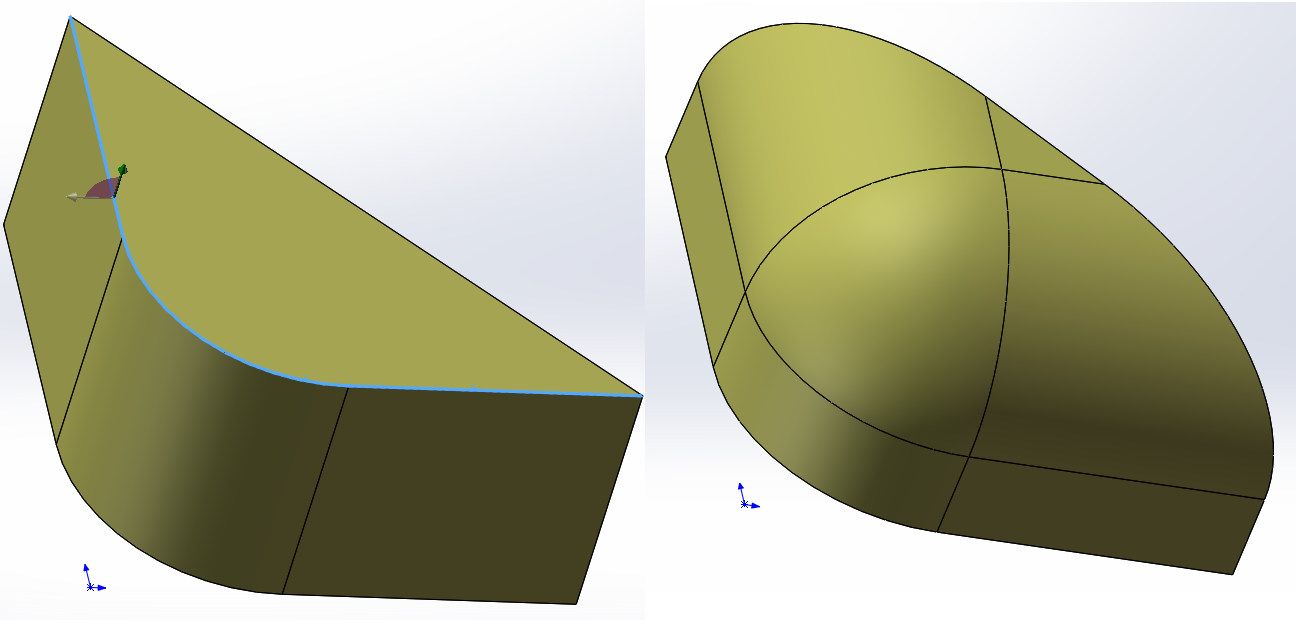

例如下圖，左側藍色的三個連續邊（2個直角邊+1個R角），需要倒圓R20，成右圖的效果。
謝謝大俠指點！

作者: 煙草 時間: 2017-10-10 11:47

喂我袋鹽發表于 2017-10-9 22:356 q% Y' w* f# s2 N: H
害怕大俠一針見血！. ]$ _4 f# i4 G5 f3 A8 b
對于直邊+圓邊結合的邊緣，整體倒圓角，直邊直接凹半圓銑刀（如上圖）可以搞定。
. L3 O, w0 t, A0 B ...

贊

作者: 喂我袋鹽 時間: 2017-10-10 20:34
@ailaodao 請教和去毛刺類似的一個倒圓角的問題，謝謝！

作者: 陽光666 時間: 2017-10-11 10:57
倒角機

作者: 水水5 時間: 2017-10-11 22:08

喂我袋鹽發表于 2017-10-10 20:34
; P9 \3 x5 e: E: P7 `@ailaodao 請教和去毛刺類似的一個倒圓角的問題，謝謝！

一點不成熟的小意見，不要笑話哦~
假如讓我用手工倒這個三棱交匯的圓角的話，我是手拿銼刀，做一個復合運動。
一個運動是銼刀前進，一個運動是銼刀前頭翹后頭低，算是繞中點做平面轉動吧。
還有一個運動是逐漸的轉圈。就是0度挫一會，45度挫一會，依次轉上一圈。
是否也可以用非標設備來實現這個復合動作，從而達到這個效果呢。
有點復雜了呢。用個6軸機器人帶個打磨頭來干吧。

作者: 喂我袋鹽 時間: 2017-10-11 22:25

水水5 發表于 2017-10-11 22:08
, x/ j5 I1 C, N0 x% d一點不成熟的小意見，不要笑話哦~! t4 r+ m6 N# Z1 v4 i7 a( b
假如讓我用手工倒這個三棱交匯的圓角的話，我是手拿銼刀，做一個復合 ...

內R+數銑應該可以解決吧？

作者: 水水5 時間: 2017-10-11 22:28

喂我袋鹽發表于 2017-10-11 22:253 a7 i6 c; W. e7 E
內R+數銑應該可以解決吧？

好像不能哦，數銑的主軸必須能夠擺動才行。一般的數銑沒有的

作者: 喂我袋鹽 時間: 2017-10-11 22:38
@xiaobing86203 請教倒角機能搞定16#樓的連續邊倒圓角么，謝謝

作者: Ar13 時間: 2017-10-25 10:00
鋒瑞氣動倒角526582415
