標題: 游標卡尺的原理與讀數 [打印本頁]
作者: xiaobing86203    時間: 2017-11-28 19:59
標題: 游標卡尺的原理與讀數
本帖最后由 xiaobing86203 于 2017-11-28 19:59 編輯 2 Q* I- k4 ^- o* }
) ?2 M* I4 P- i- X4 H
    公司最近來了一批大學生入職，竟然有大部分人不懂得使用游標卡尺！也是沒誰了！今天特此發一貼，給他們斷斷奶！

% x/ z$ f' J7 N

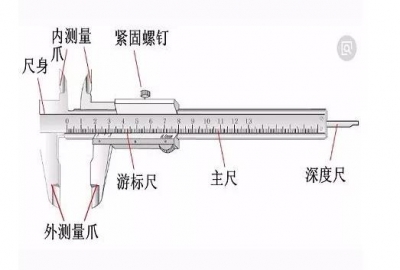

     游標卡尺，是一種測量長度、內外徑、深度的量具。游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。主尺一般以毫米為單位，而游標上則有10、20或50個分格，根據分格的不同，游標卡尺可分為十分度游標卡尺、二十分度游標卡尺、五十分度格游標卡尺等，游標為10分度的有9mm，20分度的有19mm，50分度的有49mm。游標卡尺的主尺和游標上有兩副活動量爪，分別是內測量爪和外測量爪，內測量爪通常用來測量內徑，外測量爪通常用來測量長度和外徑。0 Q3 w3 N; A! _4 _- N" v
/ }0 B3 p6 a2 ]: h# N3 O3 S
游標卡尺的精度

  常用游標卡尺按其精度可分為3種：即0.1毫米、0.05毫米和0.02毫米。精度為0.05毫米和0.02毫米的游標卡尺。精度為0.05毫米的游標卡尺的游標上有20個等分刻度，總長為19毫米。測量時如游標上第11根刻度線與主尺對齊，則小數部分的讀數為11/20毫米=0.55毫米，如第12根刻度線與主尺對齊，則小數部分讀數為12/20毫米=0.60毫米。


/ r7 m$ C$ t, k  c

; \* \) x; m; x. [% |  n- E
' a2 u- j; o- j) R; b& z! r. s
游標卡尺的精度是多少？計算方法是怎樣的？
. B& R7 u( S% [1 L
一般來說，游標上有n個等分刻度，它們的總長度與尺身上(n-1)個等分刻度的總長度相等，若游標上最小刻度長為x，主尺上最小刻度長為y，則nx=(n-1)y，x=y-(y/n)主尺和游標的最小刻度之差為Δx=y-x=y/n
% P4 l9 g% ]$ b/ Q2 _
y/n叫游標卡尺的精度，它決定讀數結果的位數。由公式可以看出，提高游標卡尺的測量精度在于增加游標上的刻度數或減小主尺上的最小刻度值。一般情況下y為1毫米，n取10、20、50其對應的精度為0.1，0.05毫米、0.02毫米。精度為0.02毫米的機械。
$ d) A; G+ E% C+ c4 W, H
作者: 韓寒11    時間: 2017-11-28 20:18
直接給他們配數顯的卡尺，一目了然
作者: xiaobing86203    時間: 2017-11-28 20:19
韓寒11 發表于 2017-11-28 20:18& N( f2 z9 c, O" S( s  X9 p6 r" |
直接給他們配數顯的卡尺，一目了然

4 Q2 c% N0 H+ p' W* L這種辦法雖然直接，但會使這幫新人越來越懶
" [7 \  [" ?/ h0 _9 i, `/ K
作者: 只有快樂    時間: 2017-11-28 20:20
讓他們多去一線操作操作就會了，
作者: UGAIHAOWY    時間: 2017-11-29 08:05
還真別說，讀書那會覺得卡尺不是很明白，經常讀錯的
作者: 巫拉拉o    時間: 2017-11-29 08:14
游標卡尺是從初中到大學時候做實驗都必須要用到的東西呀！居然還有大部分人不會用？天哪……我突然覺得我從小受的教育還不錯的樣子………………
1 c. a1 \$ a  @
作者: 水水5    時間: 2017-11-29 08:23
我認為數顯的、齒條加表針的，都不如游標的好用
; y$ a; O7 J7 u+ x" Y- c/ _. r& U! d游標用多少年，基本都不會產生誤差，
  ~; _8 ~( z4 C2 t: c數顯的、齒條加表針的，時間長了就不行了，表針亂竄
* _& Q; l% y+ l! D3 j, I) J# Z5 T4 l, f7 w4 P) C* j2 W# `, U8 A
順便把千分尺也教他們得了
作者: 淡然    時間: 2017-11-29 09:36
其實螺旋千分尺比游標卡尺難一些。數顯的雖然很直觀，但用起來總覺得心里不踏實。還是喜歡用不是數顯的。
作者: andriycike    時間: 2017-11-29 09:37
從初中就開始學游標卡尺，不至于不會，可能是手生了
作者: UCHIHASASUKE    時間: 2017-11-29 10:03
韓寒11 發表于 2017-11-28 20:18* {2 `; X5 |6 N- |
直接給他們配數顯的卡尺，一目了然
5 x! X% q) D: E, {0 s
科技使人變笨
; A/ D* N: l$ \( z+ X
作者: 韓寒11    時間: 2017-11-29 18:48
UCHIHASASUKE 發表于 2017-11-29 10:030 j. _: Z3 B$ X
科技使人變笨
5 J" G/ M: p$ Z0 M" Z( y+ I/ {
是使大部分人變笨，還是有一些絕頂聰明的人在設計工具的
0 X* e: R: G7 R
作者: jake840612    時間: 2017-12-1 15:27
學習！& ?5 p! L2 n! M: l+ r
作者: 和色    時間: 2017-12-3 17:01
好東西,謝謝
作者: ncy502652960    時間: 2017-12-18 15:29
理論與實踐要相結合，光學不練，很快就還回了
作者: 13586524619    時間: 2018-1-9 09:47
還是代表卡尺好用  看著舒服
作者: 雷霆小資    時間: 2018-1-11 16:49
什么專業的大學生？機械的不可能吧，測繪實驗肯定要用到游標卡尺，千分尺等工具
作者: 萬字難寫    時間: 2018-1-18 18:13
xiaobing86203 發表于 2017-11-28 20:19; G! I* S) D; J# V  P
這種辦法雖然直接，但會使這幫新人越來越懶
' N5 Q0 g1 o! ~% q$ ^- S) l" D
懶才是推動這個社會進步的最主要動因2 R2 M( P; ]' @- F- c2 K
作者: CC-邊緣人    時間: 2018-1-23 16:21
這些都是基礎
