標題: 各種檢測傳感器工作原理動態圖（2）
本帖最后由未來第一站于 2017-12-30 20:11 編輯

前面一些以前發過，這次是個補充。

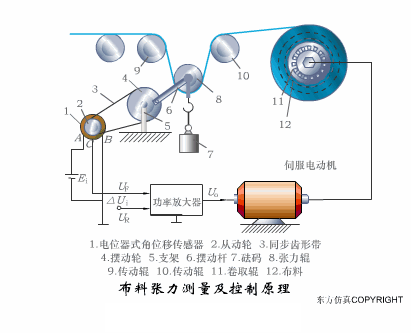

布料張力測量及控制原理
# G4 P, \9 F: H3 J; a% O
* _  U7 j( r# H5 R6 T' ?
& r* `, V  ?* G, I8 D. }# q+ T

直滑式電位器控制氣缸活塞行程

. V2 W6 U& a2 o% q4 c, P) X, F
6 u; ^) u! |! ^1 U$ m2 j: @5 K0 q

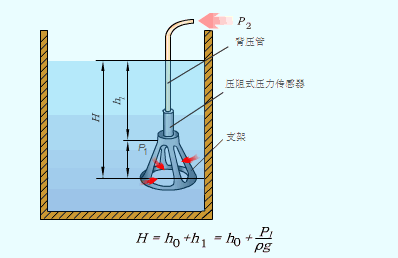

壓阻式傳感器測量液位的工作原理
+ m; f  O% \7 Y& d7 C3 T2 J
2 R: j5 i' z, |! [, v6 a7 ]3 q
0 j& w7 X+ N4 J% u1 l  j* m

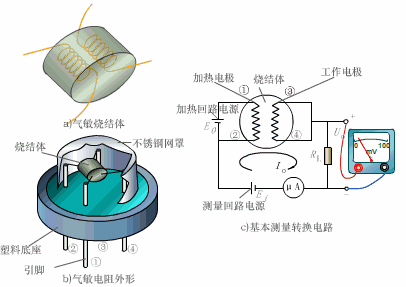

MQN型氣敏電阻結構及測量電路

$ |2 K2 F4 h8 h& I/ R
: Q" v: K; |9 I8 E% n
" O7 x8 ~3 H' Q* ^* P9 ?9 j1 y  m" q

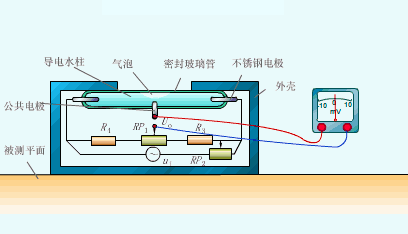

氣泡式水平儀的工作原理
3 [. \- v2 e, y! H  \/ S$ G
0 x: F, F' H8 H& m

- ]  S. Y: ~5 r: {. d

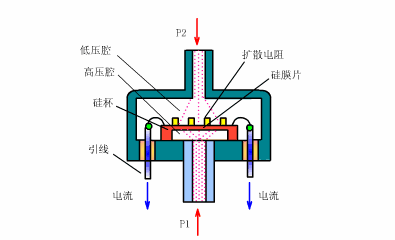

擴散硅式壓力傳感器

8 N, [' K9 c+ T# D
1 U4 k) E1 d' g# ]% H- U1 P
1 e+ U6 `- j5 m6 L+ r

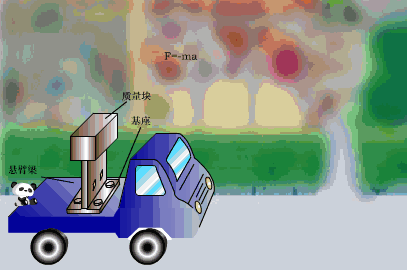

應變加速度感應器
5 n' R) N1 Y0 ^

( N, A+ N, X: h; X8 o  a/ C & V- f0 N# C" j9 }

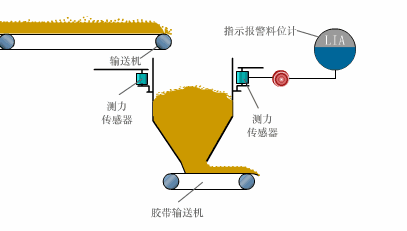

稱重式料位計

% h$ |" M/ N& l2 P
3 k5 r) u/ [9 v4 J' X, G9 k$ f ; s( r  i$ g1 h& S

電子皮帶秤重示意圖

" W+ |8 T. E8 W, O* [8 z+ h$ r& r9 [! z3 H. z

- H( s9 V0 [2 A- ^

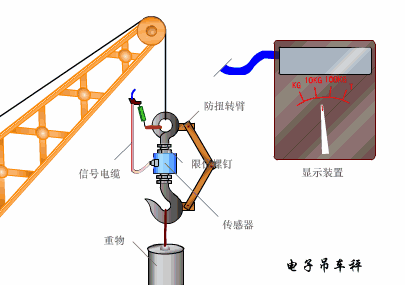

電子吊車秤
0 ?* N7 T* A. p: z

5 Z/ R' m- W1 i# a' ?( `2 s  m
" g# ]; D  w) M5 q! B

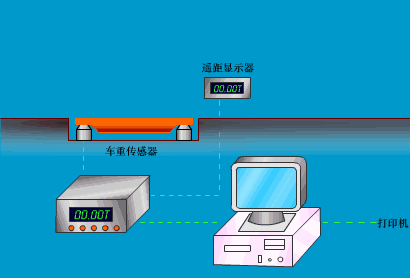

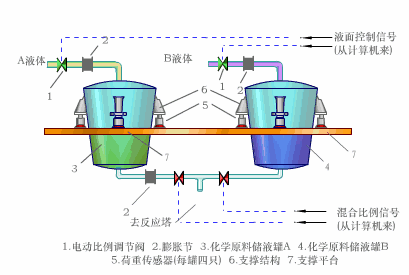

荷重傳感器用于測量汽車衡的原理
) V  i! G( J& V4 W, Q

( a- P- G9 f. K
  u- Y, T  b' S! M7 I# m
荷重傳感器的應用
: _3 m+ ]) V4 C) ^) T6 V

) U' h9 I8 R1 c7 S0 r; _
1 ~* `) H0 w) G( i5 |1 w

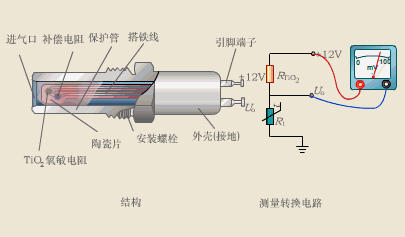

TiO2氧濃度傳感器結構及測量電路
& q5 A% q1 s- I) ?9 k% J! E% A

7 t0 c/ r( v* U3 G3 L9 f% ~& o' B/ K
( m2 j( A& j; E, D

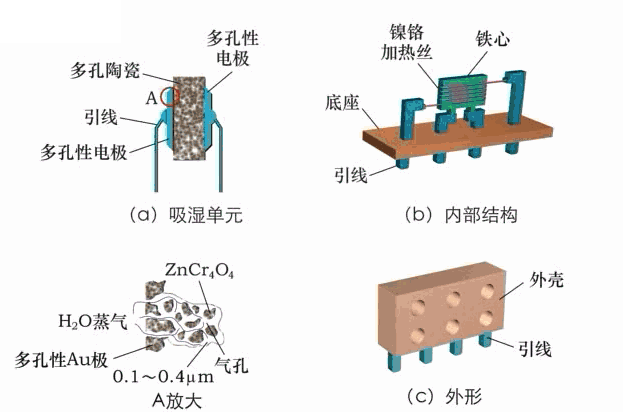

陶瓷濕度傳感器
9 Y7 a/ ^2 k: S0 O# x. x& e

) x- [" \. H) v! Q7 f/ W/ W/ x5 E# Q' t0 V

6 C  X& @( q# ~* e: [- S8 ~9 u$ N0 M

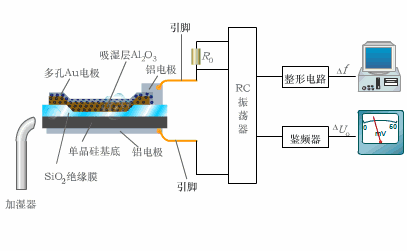

多孔性氧化鋁濕敏電容原理
8 C4 U$ {. C" ^# k3 r) \* B7 j
3 X. N: x! n- g" `" D4 p( V$ z3 \0 K

多孔性氧化鋁濕敏電容原理

動圖

[attach]442826[/attach]

基本變間隙型電容傳感器和差動變間隙型電容傳感器的工作原理

動圖

[attach]442822[/attach]

變面積型電容傳感器工作原理

動圖

[attach]442824[/attach]

利用接近開關進行物體位檢測的原理

動圖

[attach]442821[/attach]

光柱顯示編碼式液位計原理

動圖

[attach]442806[/attach]

電容式壓力傳感器

動圖

[attach]442827[/attach]

差壓式液位計a

動圖

[attach]442811[/attach]

差壓式液位計b

動圖

[attach]442816[/attach]

差壓式液位計c

動圖

[attach]442819[/attach]

電容液位計原理圖

動圖

[attach]442817[/attach]

電容測厚儀

動圖

[attach]442809[/attach]

電容加速度傳感器

動圖

[attach]442815[/attach]

電容式油量表原理

動圖

[attach]442828[/attach]

頻率差法測量流量的原理

動圖

[attach]442808[/attach]

空氣傳導型超聲波發生、接收器的結構

動圖

[attach]442818[/attach]

超聲波應用的兩種類型

動圖

[attach]442810[/attach]

超聲波探頭的結構

動圖

[attach]442820[/attach]

超聲波流量計的原理

動圖

[attach]442819[/attach]

超聲波測厚的原理

動圖

[attach]442812[/attach]

超聲波測量密度原理

動圖

[attach]442814[/attach]

超聲波測量液位原理

動圖

[attach]442823[/attach]

超聲防盜報警器

動圖

[attach]442813[/attach]

縱波探傷

動圖

[attach]442825[/attach]

橫波探傷

動圖

[attach]442807[/attach]

表面波探傷
