2、圓棒自由落體運動的方程式(初始速度：Vo=0時，t=經過時間sec，h=位移量m）
速度：V=G×t；位移量：h=1/2×t2；經過時間：t=√(2×h/g)

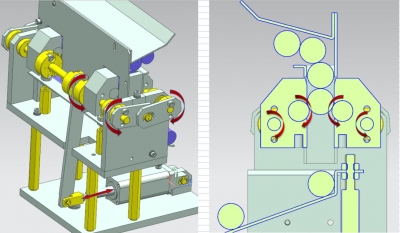

動作分解
狀態①：凸輪下部關閉，下側工件已停止
狀態②：凸輪下部打開，下側工件和下一工件開始掉落
狀態③：凸輪下部完全打開，下一工件停在擋塊位置
狀態②～狀態③之間的下一工件位移量：h=4.4mm=0.0044m
以0.8°的角度旋轉狀態②～狀態③之間的凸輪的行程：L1=2.37mm
此時的經過時間：t=√(2×h/g)=√(2×0.0044/9.8)=0.03sec
根據凸輪的行程和經過時間，所需氣缸速度：Vs=L1/t=2.37/0.03=79mm/sec
凸輪的最高速度在100mm/sec以內，下一工件停止，可切斷工件；從而實現步進分離得送料方式。
