機械社區

標題: 如何長時間的上下往復快速運動，求結構 [打印本頁]

作者: 撕立得 時間: 2018-7-9 10:29
標題: 如何長時間的上下往復快速運動，求結構
需要一種在高度空間10mm-100mm，快速的上下往復的結構，那位有結構圖的發上來看看或是說下有那種結構比較好。一分鐘最少三百次以上

作者: 黃工baba 時間: 2018-7-9 10:40
一般是曲柄連桿機構

作者: 撕立得 時間: 2018-7-9 10:46

黃工baba 發表于 2018-7-9 10:40
一般是曲柄連桿機構

空間間隙只有3-5公分，這個結構可能不行把

作者: 黃工baba 時間: 2018-7-9 10:49

撕立得發表于 2018-7-9 10:46
空間間隙只有3-5公分，這個結構可能不行把

你要怎樣的運動嘛，行程多少嘛，受力如何嘛。空間的3維尺寸多少嘛，怎么擺動方向嘛。曲柄連桿可以靈活變通的嘛

作者: forbetter 時間: 2018-7-9 10:56
快速往復運動只能想到曲柄連桿了

作者: 撕立得 時間: 2018-7-9 11:08

黃工baba 發表于 2018-7-9 10:49
你要怎樣的運動嘛，行程多少嘛，受力如何嘛。空間的3維尺寸多少嘛，怎么擺動方向嘛。曲柄連桿可以靈活變 ...

傳送帶的寬度在50公分，上面要布置25個上下直線運動，每個都要獨立控制，所以空間很有限，要用來切紙箱板用的，壓力具體也不知道，不過應該不用很大。

作者: 黃工baba 時間: 2018-7-9 11:23
本帖最后由黃工baba 于 2018-7-9 11:27 編輯

撕立得發表于 2018-7-9 11:08
傳送帶的寬度在50公分，上面要布置25個上下直線運動，每個都要獨立控制，所以空間很有限，要用來切紙箱板 ...

每個單獨控制是麻煩，光步進電機或者是伺服都25個，要放在這個里。這個25個機構間隔多少。在寬度方向直線放置，那只有2公分給每一個機構哦。獨立控制想要怎樣的效果，能否使用凸輪來單獨控制。

作者: forbetter 時間: 2018-7-9 11:32
不完全齒輪齒條機構也可以實現

作者: gxs20601 時間: 2018-7-9 11:36
有種電磁銜鐵，吸合機構，空間比較小，一時沒有找到圖。

作者: 擦肩而_IL2jJ 時間: 2018-7-9 11:38
快速的往復運動的話，我還是比較贊成樓上的曲柄連桿機構

作者: 權國福 時間: 2018-7-9 12:44

forbetter 發表于 2018-7-9 10:56
快速往復運動只能想到曲柄連桿了

問一下，氣缸也不是往復運動嗎？

作者: 絕對01度 時間: 2018-7-9 12:47
電磁加彈簧可以嗎?

作者: wpc 時間: 2018-7-9 13:03
用正弦機構

作者: weiyufe1 時間: 2018-7-9 14:38
單用曲柄連桿，那個輪子直徑大于給定的空間
可以加上放大行程的機構，輪子的直徑就可以做小一點

作者: 權國福 時間: 2018-7-9 14:59

權國福發表于 2018-7-9 12:44
問一下，氣缸也不是往復運動嗎？

那請問一下，一般氣缸能做到多少次往復呢？

作者: ahway 時間: 2018-7-9 15:49
本帖最后由 ahway 于 2018-7-9 17:15 編輯

高速閥門+高速氣缸方式在地毯行業、塑料沖孔都是可以實現每分鐘三百次以上的往復運動。
關鍵點在于氣缸密封和閥門響應時間。
高速電磁閥響應時間毫秒級，推薦美國MAC。

作者: 702736 時間: 2018-7-9 15:51
動圈么

作者: 討論一個好設計 時間: 2018-7-9 15:53
凸輪機構、曲柄連桿、棘輪機構

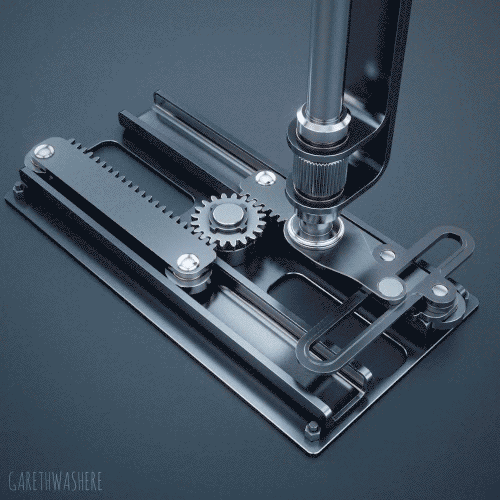

作者: 魍者歸來 時間: 2018-7-9 19:43

作者: xinzhou6000 時間: 2018-7-9 19:55

ahway 發表于 2018-7-9 15:49
高速閥門+高速氣缸方式在地毯行業、塑料沖孔都是可以實現每分鐘三百次以上的往復運動。
關鍵點在于氣缸密 ...

毫米級的話，控制器也要很牛逼才行，程序掃描周期要納秒級的

作者: weiyufe1 時間: 2018-7-12 12:42
看過一些直線電機的視頻，直線電機的往返振蕩速度可以達到樓主的要求

作者: 執★著 時間: 2018-7-12 13:00
直接偏心凸輪就可以了

作者: 科技的瘋狂 時間: 2018-7-12 15:02
凸輪

作者: threetigher 時間: 2018-7-16 19:55
LZ最后選定了么？

作者: 濤子大大 時間: 2018-8-6 15:19
強勢圍觀
