標題: 求助：這種燕尾槽該如何加工 [打印本頁]

作者: 執★著 時間: 2018-9-10 12:45
標題: 求助：這種燕尾槽該如何加工
本帖最后由執★著于 2018-9-10 16:10 編輯

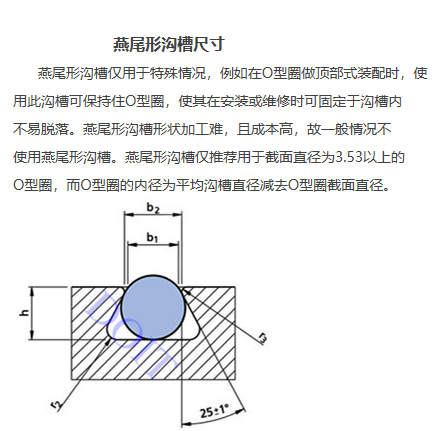

如圖所示：左邊紅色圈圈部分為燕尾槽的截面形狀（非標），右邊為3D圖，目前需要在圓形的零件端面上加工一個環形的燕尾槽用于安裝O型密封圈，但加工遇到了困難，沒有這么小的燕尾槽銑刀，問了定制刀具的廠家也做不了，主要是閉環燕尾槽進去加工的刀具要小于1.58mm。不知道電火花能否加工出來，請高手指教。謝謝大家了。

類似這種，買標準的燕尾槽銑刀進刀和出刀都有問題

作者: 702736 時間: 2018-9-10 12:49
車削

作者: 瑞香 時間: 2018-9-10 13:26
圍觀一下

作者: Potato2081 時間: 2018-9-10 13:32
本帖最后由 Potato2081 于 2018-9-10 13:33 編輯

一，要特制這么小一把刀的。電火花做不了。二，可改設計盡量改設計。

作者: siralop 時間: 2018-9-10 16:24
閉環O圈是什么樣的，可以考慮矩形截面O圈，利用自己張緊力固定，槽就可以做成半開放形了。看看大品牌的標準件圖冊，里邊有。

作者: 執★著 時間: 2018-9-10 16:39

siralop 發表于 2018-9-10 16:24
閉環O圈是什么樣的，可以考慮矩形截面O圈，利用自己張緊力固定，槽就可以做成半開放形了。看看大品牌的標準 ...

O型圈要安到這個燕尾槽里邊去關鍵就是這個燕尾槽怎么加工，銑刀也找到了

作者: siralop 時間: 2018-9-10 16:44
考慮到你有這樣設計，必然有來源，那就考慮自己的成本問題，如果非得一致，那就去咨詢外協廠。個人覺得數銑可以實現。

作者: 壓死大象的螞蟻 時間: 2018-9-11 11:30

siralop 發表于 2018-9-10 16:24
閉環O圈是什么樣的，可以考慮矩形截面O圈，利用自己張緊力固定，槽就可以做成半開放形了。看看大品牌的標準 ...

用這種燕尾槽O圈可能壓下去回彈不出來而卡在里面！

作者: siralop 時間: 2018-9-12 14:02

壓死大象的螞蟻發表于 2018-9-11 11:30
用這種燕尾槽O圈可能壓下去回彈不出來而卡在里面！

嗯嗯，你說的對~

作者: 執★著 時間: 2018-9-13 14:13

壓死大象的螞蟻發表于 2018-9-11 11:30
用這種燕尾槽O圈可能壓下去回彈不出來而卡在里面！

最大壓縮量0.5mm，應該不會吧

作者: 姜先森 時間: 2018-9-14 10:07
看看

作者: -YUN- 時間: 2018-12-8 08:55
樓主你好，第一張圖關于燕尾形溝槽介紹的出處是哪里方便告知一下嗎？最近遇到了這種密封溝槽的設計，但是一直找不到參考資料，看到的資料都是只有矩形槽的。

作者: 它蟲 時間: 2018-12-8 08:59
學習了。謝謝！

作者: 工兵96 時間: 2019-2-28 15:42
線切割？

作者: 自由的很無力 時間: 2019-8-1 16:21
我們公司的設備也是用這種形式的密封槽，我們的做法是在密封圈內部開一個下刀出刀口。

作者: 執★著 時間: 2019-8-1 17:12

自由的很無力發表于 2019-8-1 16:21
我們公司的設備也是用這種形式的密封槽，我們的做法是在密封圈內部開一個下刀出刀口。

能放個示意圖么？謝謝
