標題: 畫圖工(29)——錐齒輪測繪 [打印本頁]

作者: 未來第一站 時間: 2019-5-5 23:00
標題: 畫圖工(29)——錐齒輪測繪
本帖最后由未來第一站于 2019-5-6 10:13 編輯

[attach]480271[/attach]
[attach]480272[/attach]
[attach]480273[/attach]
[attach]480276[/attach]

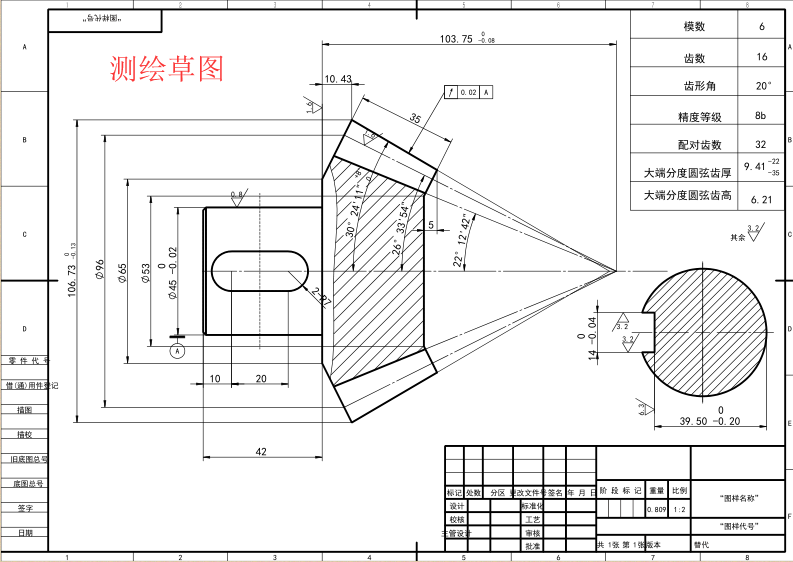

拿來的就這一個（話說測繪齒輪一定記得要配對齒輪，一對都有會給測繪帶來很多好處），面目全非，值得安慰的是配對齒是32齒軸交角90°。) l+ S& |' {2 Q, C. B- C m
唯一能測到的只有大、小端齒根圓和頂圓錐角。
0 v+ r/ e4 l3 E' T% }能做的只有按等頂隙推測標準模數一個個試算確定了。1 Q+ G+ H- [0 ?# Z0 |

- \+ @. B) h/ |( a( @[attach]480277[/attach]
這個excel計算表格幫了大忙，免去了大量枯燥的計算，直齒錐齒輪計算很準（各項都和手算做了對比后，推薦收藏）

[attach]480279[/attach]
齒輪手冊有一套最好，這套老的不錯！上下冊，上冊主設計，下冊主制造，關于齒輪的測繪也有專門的章節介紹。& y, ~9 W5 ?! M' z; v
實際遇到可以去翻看相關內容。
) f+ B3 g; L+ z& A1 H電子版如下+ F3 P, ^6 c! A" j* F
齒輪手冊2000版
1 D' k) _" O' N- x. thttp://www.whclglass.com.cn/thread-59017-1-1.html# q" Y$ |+ j0 F" m. t, Y, B9 \4 I
(出處: 機械社區)
百度網盤* v0 O! }7 T9 B$ ? D
鏈接：https://pan.baidu.com/s/1VyIgh7cJNuaAR1SaqE4R0A
提取碼：9y5e

[attach]480274[/attach][attach]480280[/attach]
