標題: 請教方管切45度折彎成直角的縫隙問題 [打印本頁]
作者: mr韋恩    時間: 2019-6-5 15:17
標題: 請教方管切45度折彎成直角的縫隙問題
[attach]482453[/attach]
" \; z7 ]7 N( I: l7 G
9 G! G* y$ t% D. u$ s* }[attach]482454[/attach]! v, F8 q4 R4 I& e  D! p, o4 W
! m7 a, E1 P; ]7 _% g2 i" C
[attach]482455[/attach]6 o; l& o" u) }! ?7 I6 t

* C! A/ p# z6 n2 @) |[attach]482459[/attach]5 ^, a( g" D2 L4 x' T
  F$ b# B" N6 c1 \3 c# y

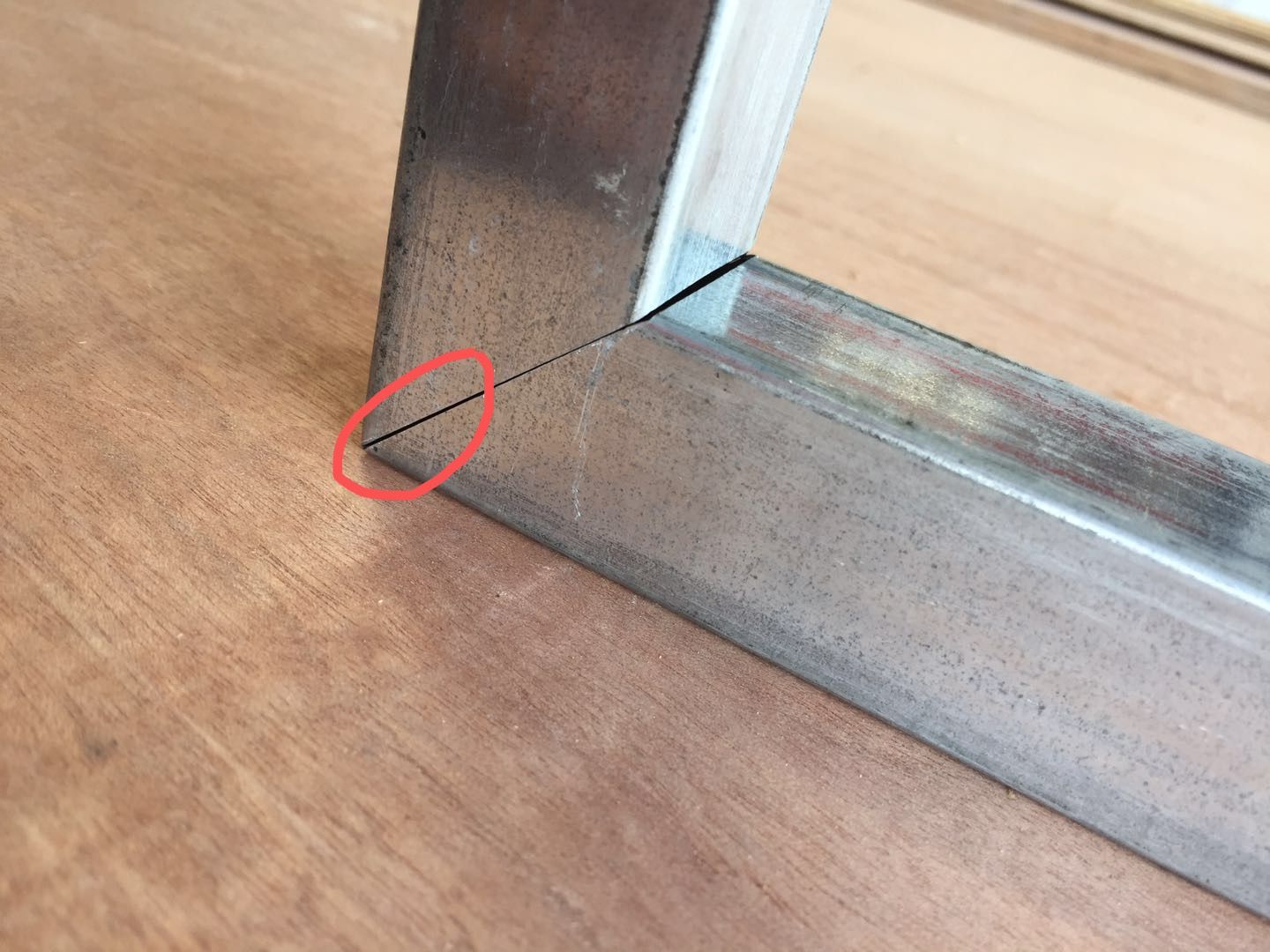

如圖，使用激光切割切完45度，折彎后紅圈的地方有縫隙，請教此處應該如何畫圖' X. S9 z, d1 B1 p$ X

9 x8 a- B' m+ p. s6 X+ Q8 |  Z* R1 h! Y# r/ ^
3 {+ t4 u+ W9 P, N

" }' D# q  C. I8 }' A2 l
作者: 忘乎所_qzkiK    時間: 2019-6-5 15:34
有償嗎' w! N7 z, o* F
作者: 平推對面5坨便便    時間: 2019-6-5 15:37
你是在圖上要有縫隙還是沒有縫隙呢
作者: 卯金刀1314    時間: 2019-6-5 15:42
折完不做加強嗎？  糾結這個干嘛？3 ~. T( q3 D" O/ g4 Z
作者: 也許還好    時間: 2019-6-5 16:08
怎么也要焊一下吧，有不是直接用，有就有吧，箱弄成嚴絲合縫是不是過渡要求了
  F- ?, K5 G# ~0 n9 f
作者: 國統區    時間: 2019-6-5 16:24
焊縫  留夠焊縫的地方   你這就沒有焊縫   意思就是  適當的把量取大一點  無非就是焊縫寬一點
作者: 咕得白    時間: 2019-6-5 16:28
普通激光割無法割出斜面的，所以折彎的時候，就會出現這種情況
作者: 灰太狼1    時間: 2019-6-5 19:27
一般這種零件都是要焊接，縫隙可以留一點吧
作者: 遠祥    時間: 2019-6-5 19:36
應該你留了一點肉做為折彎，所以要考慮折彎系數。為什么不直接切掉，再拼焊？這樣尺寸才會有把控！
作者: mr韋恩    時間: 2019-6-5 20:00
平推對面5坨便便 發表于 2019-6-5 15:379 T. b1 `  Z) q+ A7 Z$ i
你是在圖上要有縫隙還是沒有縫隙呢
( h& M0 W' X; t; d2 Z0 ~) _9 W0 C
意思是要怎樣畫圖切完拼接才會無縫
作者: mr韋恩    時間: 2019-6-5 20:02
遠祥 發表于 2019-6-5 19:36
( u: Y, ^8 v( o8 @+ q$ @' ^8 r( A應該你留了一點肉做為折彎，所以要考慮折彎系數。為什么不直接切掉，再拼焊？這樣尺寸才會有把控！
2 S: R7 {! E0 m( r( i+ m: a- ^
領導的要求，不切斷，那請教這點肉怎么畫
  t. S9 e, g* a
作者: mr韋恩    時間: 2019-6-5 20:05
灰太狼1 發表于 2019-6-5 19:27
2 X4 `$ j2 }7 _1 ~- t$ _3 R" Q一般這種零件都是要焊接，縫隙可以留一點吧
# t# F4 P! E3 x, S% C2 j! ?3 n) F& j
激光焊接，這個縫隙焊不住，激光直接射穿4 w$ z1 S( H+ H7 i" v: _( G. k
作者: mr韋恩    時間: 2019-6-5 20:07
國統區 發表于 2019-6-5 16:24
' X% M! w4 d3 j2 r焊縫  留夠焊縫的地方   你這就沒有焊縫   意思就是  適當的把量取大一點  無非就是焊縫寬一點
2 k' b2 I8 g4 @2 p8 A( n, K
激光焊接，這個縫激光焊不住，會直接射穿* s8 A2 i9 h0 H0 F+ S! u" [5 I
作者: okmeiyou    時間: 2019-6-5 20:40
應該在折彎線左右端挖空一點，不讓折彎的時候擠壓頂住，還有折彎的位置一定要準，你那個明顯不是在斜角正中折彎。
作者: 未來第一站    時間: 2019-6-5 21:18
okmeiyou 發表于 2019-6-5 20:40; M" P! u; \9 U0 |4 v1 c5 I
應該在折彎線左右端挖空一點，不讓折彎的時候擠壓頂住，還有折彎的位置一定要準，你那個明顯不是在斜角正中 ...
$ S; P0 t0 r' G9 a
有點意思。
) _: \" E' _; h7 U! A5 ]
作者: 曉昀    時間: 2019-6-5 22:02
圖紙上當然是一條交線，圖紙上不可能還畫出兩條有間隙的輪廓線。
作者: mr韋恩    時間: 2019-6-5 22:12
okmeiyou 發表于 2019-6-5 20:40( b3 p" Q& V+ z9 _+ D3 J
應該在折彎線左右端挖空一點，不讓折彎的時候擠壓頂住，還有折彎的位置一定要準，你那個明顯不是在斜角正中 ...
7 f1 }# R  [9 y- M& ~' O( d9 V
這個左右挖空的數據應該怎么計算
. ]' J. f; g' E( b' p6 _0 p
作者: okmeiyou    時間: 2019-6-5 22:38
mr韋恩 發表于 2019-6-5 22:12
+ z# t$ \, a, ?7 k$ g- N: U3 e! U這個左右挖空的數據應該怎么計算
0 }/ |2 u. K8 f6 n, ~2 U
SolidWorks好像會自動生成，根據實際來吧，不同模具，壓力，圓角不同，都有影響。! q! b5 B: }) ~4 k  h
作者: 科技的瘋狂    時間: 2019-6-6 08:29
錘子適當敲打
作者: 國統區    時間: 2019-6-6 11:54
激光的話  那你還是全部激光切割45度角  然后拼接吧   理論上那你折彎時是一條線 實際他是有厚度的  折彎時材料是一邊拉伸 一邊擠壓+ |4 ]1 h& H) F1 l: `- Y1 C0 s
這個估計   無解
作者: 那些年的那些年    時間: 2019-6-7 08:07
里側的棱角看到都沒對齊，是不是折彎有誤差
作者: 喂我袋鹽    時間: 2019-7-21 15:18
7 _6 N- e  Z! i* c& W6 B6 n: R' H: r

: F% c: H% ]; P+ ^0 d+ W4 x+ y內側的接縫更大，這個不用管么
作者: gjj375909881    時間: 2019-7-30 13:43
只能加焊打磨
