標題: 焊接工裝設計之焊槍姿態正確模擬
本帖最后由 遠祥 于 2019-6-24 07:39 編輯 3 n( v4 }, m H) i3 i( }
2 m/ D& B2 b% s( W" v5 k
設備工裝設計的再花哨，不能實現功能都是白搭！焊接工裝同樣是這個理兒，結構設計中如果不考慮生產調試過程中機器人焊槍的姿態，不懂得焊接工藝，那么工裝做出來后，產品卻焊不出來，那就十分尷尬了！* s" P0 `) W9 c, }* n: D+ U
1 G1 {& A! A9 I0 u2 L, g; S+ q# D

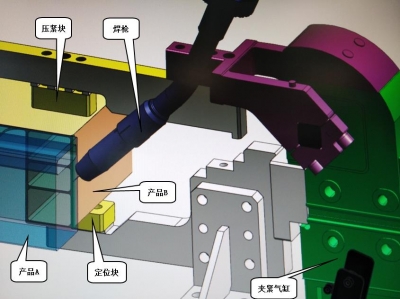

9 _0 J& ~7 H9 j) ]" C 之前我也遇到這樣的情況，產品A和B由定位塊和壓緊塊保持位置不動，再由焊槍對焊縫施焊；
6 ^$ r, B2 j+ b: G) {
% i/ `* Z, ^( _# h

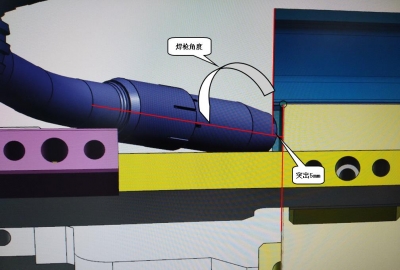

5 V/ f3 x0 p3 n* E$ P' P: w 產品A比B多突出5mm,設計時焊槍角度模擬為90度，這種姿態實際調試過程中無法焊接；
* A+ S0 r. i2 b7 n, y0 z
! F$ @. C( i/ w% S$ O4 i* V4 f

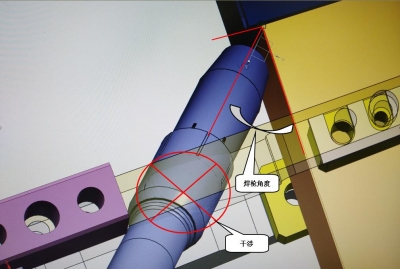

7 a% f' q, q2 k, ~8 ^5 m g- c 正確的焊接角度是此處需要有70度，當焊槍姿態合理后，卻發現焊槍與壓緊臂有干涉！
( q; }- A" Z7 \! s) ?8 L. O* E { d2 E, {! _' X* |
! K( L& R# j3 l+ C0 M7 c" N' R, b 發現這樣的問題時，工裝已經在調試階段；整改所花費的時間，給項目交樣帶來很大的壓力，而且也會被項目小組的人吐槽，設計能力不足！+ A7 D8 S* q" p7 k8 F
2 |0 H2 e" s1 D" j
所以，在設計焊接工裝之前，需要對正確合理的焊槍角度有一個深刻的認知！
5 d1 y, H; I" ]+ @- V5 M8 M! ^+ |

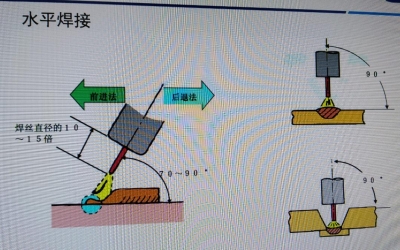

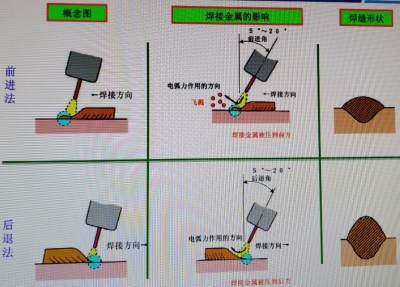

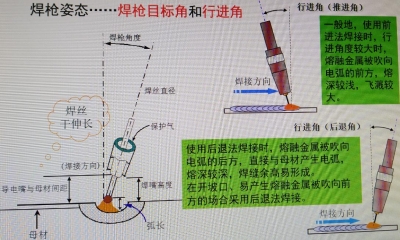

4 w+ ~" v$ H) j 焊接分為推焊和拉焊兩種手法。推焊，也就是前進法焊接，行進角度較大，熔融金屬被吹向電弧的前方，熔深較淺，飛濺較大。拉焊，也就是使用后退法焊接，熔融金屬被吹向電弧的后方，直接與母材產生電弧，熔深較深，焊縫余高易形成。
/ R; l+ d" `" b5 C
/ a8 h/ y; p0 j, c2 e
+ Q7 [6 {9 B2 s! N" d) E% i在開坡口、易產生熔融金屬被吹向前方的場合采用后退法焊接。
! A9 b! d6 i0 S% H" m

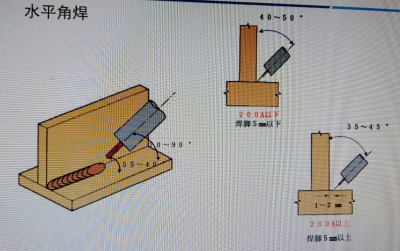

焊接角度5-20°，這個需要牢記！
+ Q9 _8 f, {& y3 W) A- \
現場經驗來講，前進法適用于焊薄板，薄板材不易焊穿，焊縫余高小，焊縫外觀易控制；而后退法適用于焊厚板。
9 G/ [% {) y" ~* L5 \. _* b" l焊槍的焊絲桿伸長標準是12-15mm，不能再長了！
3 d9 E" L+ Y, S( Y& _0 c
焊接的角度需要根據焊縫的高低來微調。
4 j9 A. Z' U# x E8 k6 m
作者: 外圓車刀 時間: 2019-6-25 08:09
兄弟能分享下資料嗎 我們剛開始弄焊接 還有你那個是什么仿真的
作者: 遠祥 時間: 2019-6-25 10:10
資料是公司電腦里面的，有加密，拷不出來，上面的圖片都是比較精華的地方，以上掌握，對于焊接工藝基本上已經夠用的。
作者: 外圓車刀 時間: 2019-6-25 10:25
; Q) O3 p( k) f: z2 V, }8 J: v
你們 這個焊槍模擬是solidwork嗎 還是有其他專用仿真軟件! }/ Z& ]: X) F$ u+ D6 n
作者: 及上開 時間: 2019-6-25 13:32
據我所知，激光焊分為準直和振鏡，準直類型的如果激光角度為90度的話，不止無法焊接還會造成激光損害，也要偏離一定角度。功率大概5KW到6KW，小功率的不知有沒有這個問題。樓主分享的焊接工藝和這個準直激光好像
作者: 海風1006 時間: 2019-6-25 14:50
學習了，感謝分享
作者: 那些年的那些年 時間: 2019-6-25 16:06
學習啦
作者: 遠祥 時間: 2019-6-25 19:48
只模擬焊槍角度，避免結構干涉，不需要專業的軟件，你用什么軟件設計工裝，就用那種模擬。
作者: 遠祥 時間: 2019-6-25 19:51
|及上開發表于 06-25 13:32據我所知，激光焊分為準直和振鏡，準直類型的如果激光角度為90度的話，不止無法焊接還會造成激光損害，也要偏離一定角度。功率大概5KW到6KW，小功率的不知有沒有這個問題。樓主分享的焊接工藝和這個準直激光好像
作者: 遠祥 時間: 2019-6-25 19:52
互相學習～
作者: 遠祥 時間: 2019-6-25 19:52
不客氣⊙▽⊙
作者: 玉馥盈闕 時間: 2019-6-26 08:42
元帥大人威武
作者: wei_R0LaK 時間: 2019-6-26 16:43
這個是汽車焊接行業用的最廣的夾具設計理念，焊接夾具設計優先保證焊槍可達性和定位基準。控制產品的自由度。樓主發的夾具圖片是歐系夾具樣例，在汽車焊接夾具中有兩種夾具風格；一種是歐系，一種是日系。歐系夾具是歐美汽車廠用。日系是日系和國產還有韓系汽車廠用。
作者: 聶華 時間: 2019-6-26 21:16
啥軟件模擬的
作者: 圣無敵 時間: 2019-6-27 08:18
不要強求模擬軟件的，在焊點緊湊的位置畫一下20~70度的焊槍頭在焊模中驗證一下即可
作者: huiyundezhu 時間: 2019-6-27 09:41
學習了，感謝分享
作者: 山子野 時間: 2019-6-27 14:03
