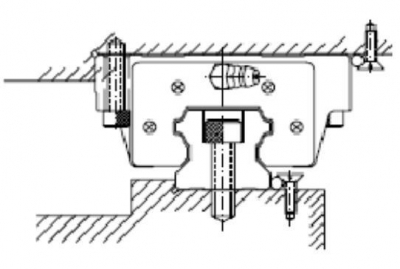

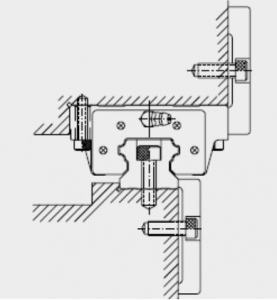

第二種：壓板固定法
滑軌與滑塊側面需略微突出床臺與工作臺邊緣，而壓板需加工逃槽，以防止安裝時與滑軌或滑塊的角部產生干預。

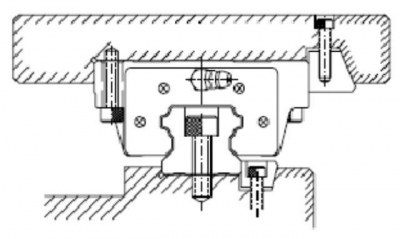

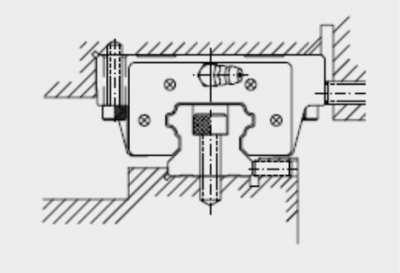

第三種：推拔固定法
藉由對推拔的鎖緊來施壓，過大的鎖緊力易造成滑軌彎曲或外側肩部變形，所以安裝時要特別注意鎖緊力的適當性。
因為安裝空間的限制，使用的螺栓尺寸不可太大。
我們自動化裝置設計中，通常都用第一種方法！

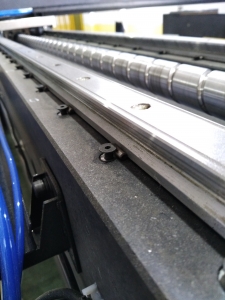

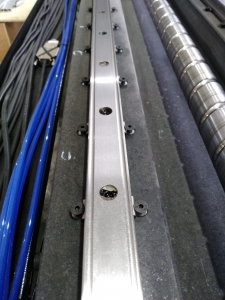

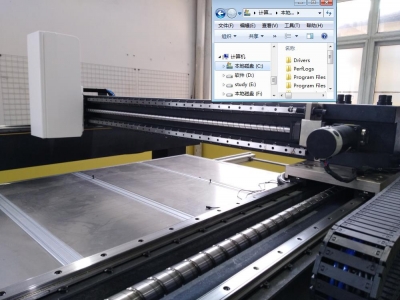

但為什么這個設備的導軌是兩側都用滾珠固定法，是設計錯了，還是怎么回事？兩側都用滾珠，那基準豈不是沒有了？
可能是精度要求高，母機達不到，就弄成兩邊都可調
|大尾巴狼發表于 07-08 10:10可能是精度要求高，母機達不到，就弄成兩邊都可調
|bamboo發表于 07-08 10:10大理石底座加工的時候會留出一個做基準，其中一根導軌先與大理石底座基準面打平行，再調另一根
|黑眼豆_W3i3M發表于 07-08 11:24我們公司更懶，直接加工一個凹槽 卡里面，都不給你調節的機會<img class="emotion" src="http://www.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt=""><img class="emotion" src="http://www.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt=""><img class="emotion" src="http://www.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt="">
遠祥 發表于 2019-7-8 15:07
凹槽是不行的，要么就是放不進，要么就是放進去很松，我剛畢業時就是設計一個凹槽的。
bamboo 發表于 2019-7-8 15:20
這根母機沒有關系！如果知道大理石上的螺紋孔是怎么“加工”的就明白了，只能用這種方法保證平行度
黑眼豆_W3i3M 發表于 2019-7-8 11:24
我們公司更懶，直接加工一個凹槽 卡里面，都不給你調節的機會
duanyz 發表于 2019-7-11 10:10
能簡單說說大理石上的螺紋孔是怎么加工的嗎？渴望長見識
黑眼豆_W3i3M 發表于 2019-7-9 10:34
怎么會呢 加工都是間隙配合，我們槽寬+0.02- 到+0.04，這個要求裝的 沒出過問題。這精度基本夠用，還 ...
南國之春 發表于 2019-7-12 12:34
一般是鑲金屬螺紋套
duanyz 發表于 2019-7-14 00:00
那個金屬螺紋套是怎么固定在石頭上的呢？上膠嗎？
duanyz 發表于 2019-7-13 06:00
那個金屬螺紋套是怎么固定在石頭上的呢？上膠嗎？
