機加工的工裝設計

查看數: 4846 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-9-30 13:59

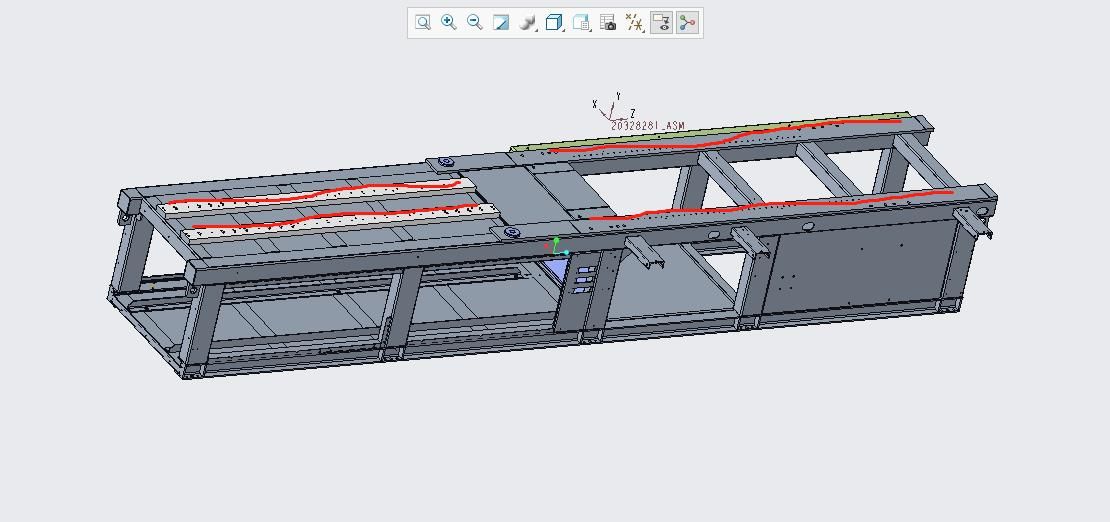

有沒大神能否指導一二這個工件在龍門銑床上加工的工裝，意思是需要兩套工裝，一套在裝夾區定位調好工件，再調到龍門銑床固定位置可以直接自動化加工。工件總長7M左右，寬度1.4M。加工面就是所劃得紅色線，再鉆一些 ...

回復

y∩__∩y 發表于 2019-10-8 09:25:18

藍天心發表于 2019-10-7 09:16
現在直接直接壓下面，加工時震動嗎？目前沒工裝怎么固定的，能看看嘛？

震動肯定是會的，只能減少吃刀量

y∩__∩y 發表于 2019-10-8 09:23:32

藍天心發表于 2019-10-7 09:16
現在直接直接壓下面，加工時震動嗎？目前沒工裝怎么固定的，能看看嘛？

現在都只是壓下部，都是用一些通用工裝，底面都是千斤頂定位，再壓塊壓住下部

y∩__∩y 發表于 2019-10-8 09:20:52

制造業難民發表于 2019-10-7 00:42
兄弟這是注塑機機架嗎？看著眼熟，是的話可以交個朋友，這個問題也幫得上忙。再說這么長的機器為何機架不做 ...

是的，這是小型設備，就是故意設計整體式的

藍天心 發表于 2019-10-7 09:16:44

現在直接直接壓下面，加工時震動嗎？目前沒工裝怎么固定的，能看看嘛？

制造業難民 發表于 2019-10-7 00:42:45

兄弟這是注塑機機架嗎？看著眼熟，是的話可以交個朋友，這個問題也幫得上忙。再說這么長的機器為何機架不做分體？

遠祥 發表于 2019-10-1 13:23:34

這么大的設備底座機架加工，真要是做夾具那得多大啊！
這種情況下用壓板才是最經濟實用的方法。

韓寒11 發表于 2019-9-30 19:01:30

劃線的兩個鐵板下邊太空了，需要有頂桿固定，不然會振刀的，批量生產的話，也需要用壓板來固定

y∩__∩y 發表于 2019-9-30 18:33:07

東海fyh126 發表于 2019-9-30 18:24
那么大，還是用通用夾具慢慢來吧

結構件加工就是麻煩，但是考慮到批量生產，慢不得！！！

東海fyh126 發表于 2019-9-30 18:24:40

那么大，還是用通用夾具慢慢來吧
