車輪軸設計

查看數: 11990 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-7 11:39

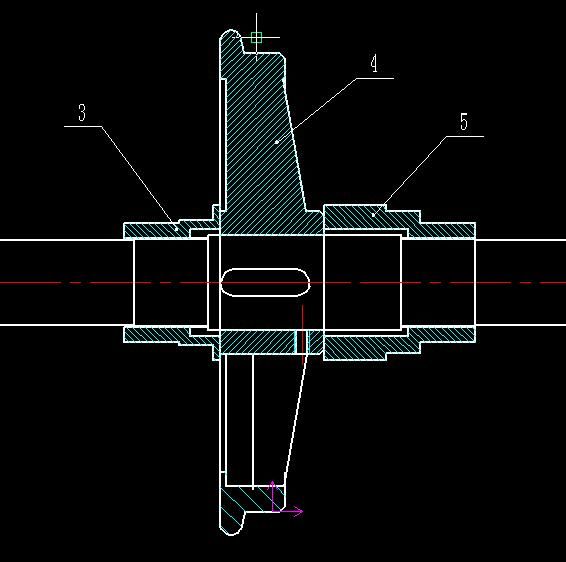

這是想改造的圖，之前沒有3.5鎖緊螺母，依靠車輪與軸直接焊接，材質均為304，加上軸的鎖緊螺母，出現了軸從焊點處斷裂的情況，所以想改為上圖，問題1.該軸與車輪的左右距離可調節，我留了40mm的間隙，應該無太多 ...

回復

星幽孤魂 發表于 2019-10-14 09:46:52

加油

百度不出我是誰 發表于 2019-10-14 09:00:47

wdmzjyxy 發表于 2019-10-11 18:55
加頂絲啊

加了三個頂絲，同樣無效果

wdmzjyxy 發表于 2019-10-11 18:55:54

加頂絲啊

jiangsuwanhua 發表于 2019-10-8 16:50:18

感謝分享

sfcp 發表于 2019-10-8 15:55:27

可采用脹緊套的方法,挺好用的

深藍色清風 發表于 2019-10-8 11:18:23

個人覺得18#的想法可以，軸不動，輪子轉

聯合艦隊 發表于 2019-10-8 11:08:01

我感覺用漲套就挺好，安裝維修都很方便。焊接有應力，鍵槽也會削弱強度，容易疲勞斷裂。

遠祥 發表于 2019-10-8 10:15:33

鎖緊面是圓柱面加墊圈效果不太好，螺紋放松措施有很多種，像樓主這種工況，增加螺紋緊固膠也是可以的。

鑫森淼炎垚 發表于 2019-10-8 08:39:25

你這個結構，不能說不行，但不能說沒問題。有幾個問題需考慮：1.用在什么工況下？載荷大，路況復雜就不行，輕載、使用不頻繁是能用。2.車輪就不能定位的。3.裝配、維修較困難。
