| 梯形螺紋外徑12導程4 |
| 單頭梯形螺紋外徑12導程4 |
| T型螺紋的意思 |
| 梯形螺紋Tr12x4表示螺紋的公稱直徑是12mm，螺距為4mm |
|
需要去查相關螺紋標準，或者用這個小程序快速查詢。 [微~信小程序“公差通”，解決你的圖紙困惑與公差問題] |

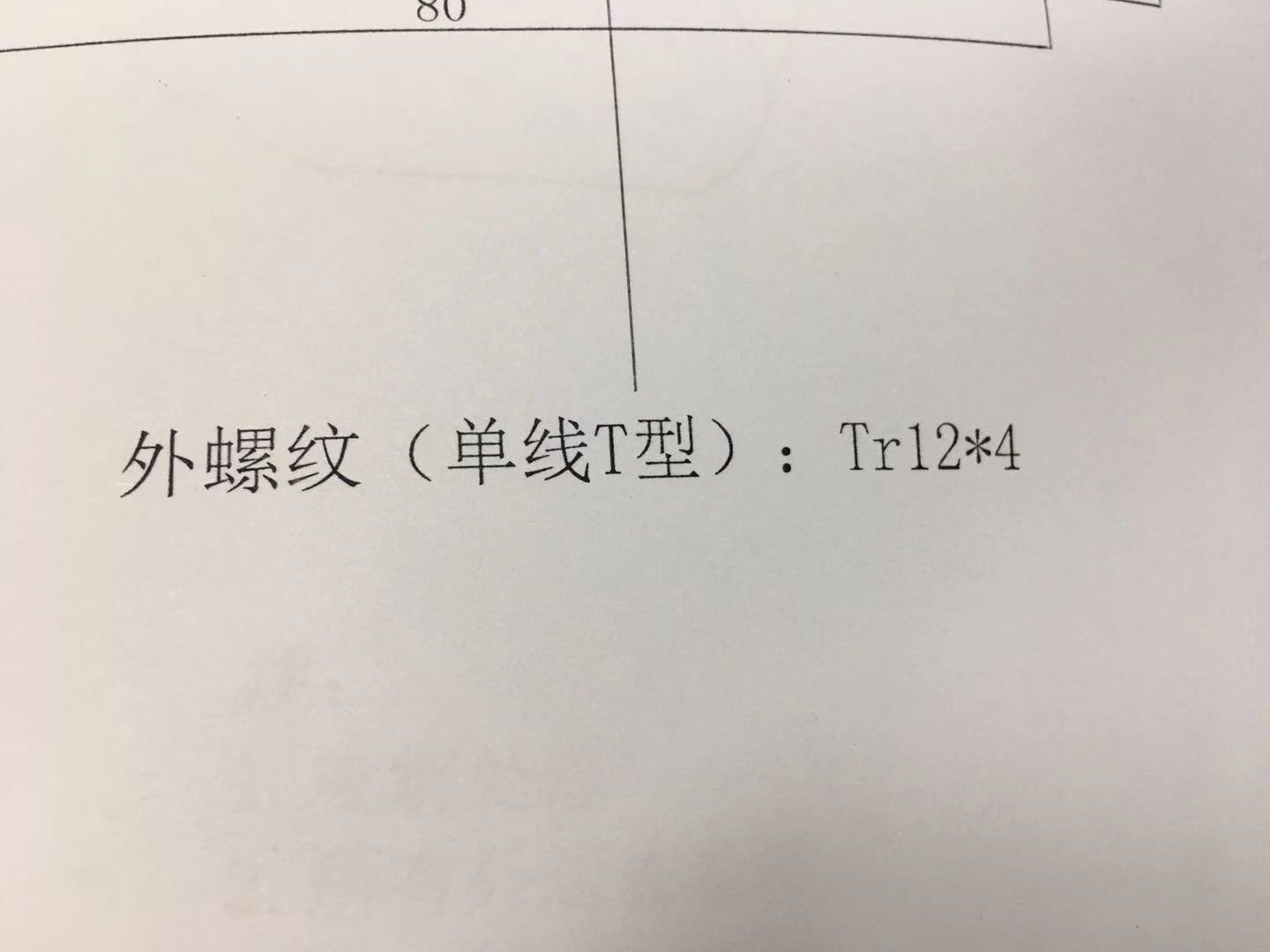

白. 發表于 2019-10-16 09:22 好的 有平面圖 標注了Tri12 |
15766377718 發表于 2019-10-16 09:18 畫三維還是2D，三維畫12的直徑圓柱,3D只是參考不用那么詳細，出工程圖的時候，標注詳細就行了。2D 外螺3/4紋細實線， |
15766377718 發表于 2019-10-16 09:18 機械設計手冊上有梯形螺紋的畫法，如果是裝配圖，用簡化畫法就行。 |
曉昀 發表于 2019-10-16 09:06 那我該怎么畫啊？ 沒畫過 |
