發布時間: 2019-10-16 09:29

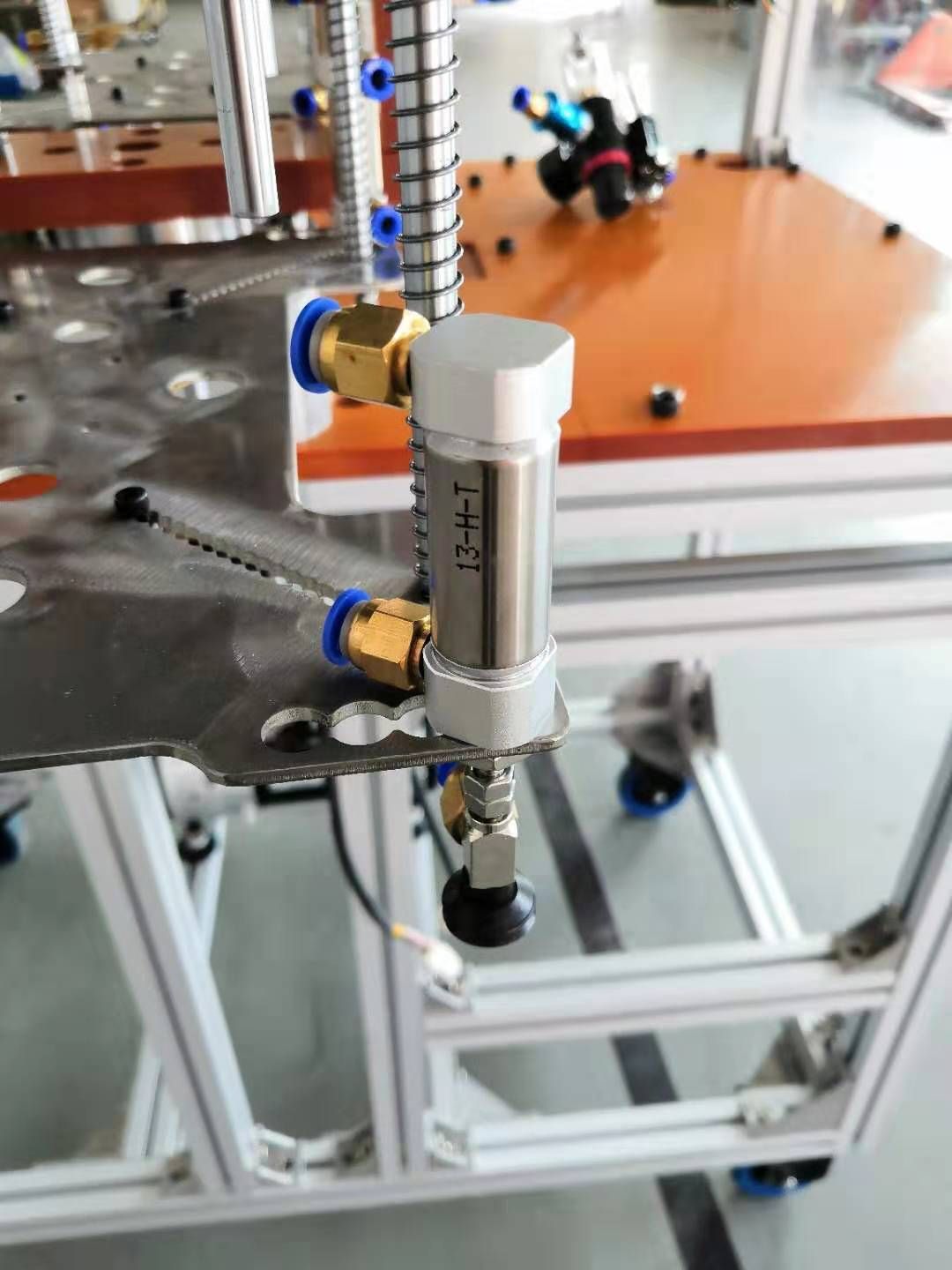

正文摘要:這兩張圖主要是鈑金件下方的金屬棒，根據其作用姑且稱之為頂柱，其作用是頂住物料，通過吸盤提升使物料產生形變，進而使物料分離，根據物料厚度及形變量不通，要經常調節頂柱位置，目前調節方式將螺栓松開取下， ... |
| 可以做一個和你這個原理一樣的，之前的定位孔改成腰孔，在旁邊做一排定位銷孔，氣缸上固定一塊板裝上一個彈簧定位銷，固定在氣缸上的板同時不能讓氣缸自身轉動，這個很重要 |
| 感謝分享 |
濁酒戀紅塵 發表于 2019-10-16 10:52 這個方法可以 |
| 需要直線軸承或光軸附件可以聯系我13431316656 |
遠祥 發表于 2019-10-16 19:24 之前設計的一代機器是不用怎么大幅度調整的，有時候都不用調，但是中間會出現吸兩張的情況，偶爾會有吸不起來的，這臺機器的工作原理是吸起邊角處，使鋼片產生形變破真空，吸邊角處是最好的，能最大程度的破真空使粘連的物料分離，之前還遇到過一種情況就是吸嘴位置固定但是吸嘴沒有對準邊角處，大部分都能吸起來，偶爾會有單個吸嘴吸不住影響整體鋼片的吸起，但是把吸嘴調到邊角處就不會出現這種問題 |
| 其實吸盤完全不用移，既然是不同尺寸的平板，找?guī)讉€吸力平穩的點，多設幾個吸盤，分幾組真空發生器，不同的板用不同的吸盤抓取，這樣能實現程序里面切換即可。 |
Cavalier_Ricky 發表于 2019-10-16 18:14 還真被你說對了，能湊活著用的就湊活著用，能省錢的絕對不多花  |
濁酒戀紅塵 發表于 2019-10-16 14:02 用角磨機給零件倒角，就是永遠別傷到機械功能面。 換句話說：角磨機的砂輪是有轉向的。遇到機械功能面的邊緣了，就必須是從內往外蹭，才能達到機械功能面受損最小的效果。 咳，我現在呆著的這個地方，好多車工都喜歡車完了再拿角磨機蹭一下！？！？！？說車出來的端面紋兒不好看？！？！？！ 你用角磨機一碰，這玩意兒就不是車出來的東西了。 再換句話說：鈑金件，拿角磨機在表面上瞎倒騰，那就不是鈑金件了。失去了“平行”二字，還怎么叫他鈑金件？ 買來的材料是鋼板，所以就是鈑金件？ 我用的刮刀，買來時是車刀，所以現在也必須是車刀？ 看這個活兒，八九不離十，你的“師傅”也是一個典型的愛說“沒事兒”、“能用就行”的人物。 |
|
如果工人使用的話調節沒有一個參考標準，調節會很麻煩??...................去上掏寶買條鋁箔貼尺..黏上...以0.1mm刻度..保證清楚又好看! 你可以照2樓Cavalier_Ricky 說法 買個標準件....真不需要大費成本去挖腰型孔...直接銑初長條孔就行... * 但我看另一個問題可能比想像的要大.....中間伺服電機串上個一般等級的行星 ...你要把它當成分度轉動用嗎? |
