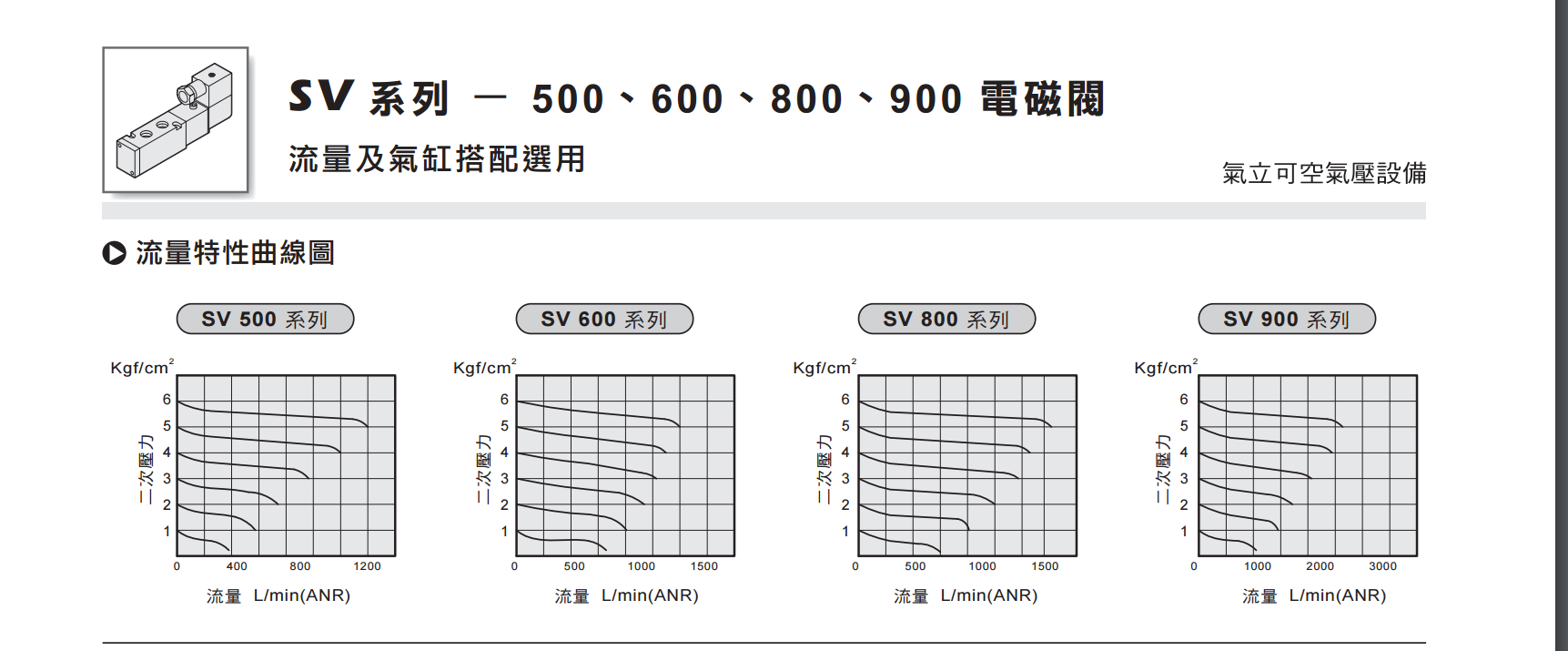

正文摘要:小弟工作一年多時間，常會用到氣路，之前的時候大多是根據公司標準進行氣路的設計，對數據沒有太多的概念，最近做的幾個氣路總存在流量不夠的情況。平時電磁閥用氣立可的電磁閥，現在看電磁閥的流量特性曲線有點問題 ... |
土豆和芋頭 發表于 2019-10-17 12:39 你都有這本書了。這本書前面有介紹CV值、S值與流量的關系 |
277741987 發表于 2019-10-17 07:58 是的，主要還是價格優勢，另外我們要求精度不是很高，供應商合作關系不錯。 |
曉昀 發表于 2019-10-17 07:32 明白了，多謝。[抱拳][抱拳] |
| 這個圖不是很看得懂 |
| 氣立可的東西，壽命，控制精度都有很大的問題。 |
|
本帖最后由 曉昀 于 2019-10-17 07:34 編輯 當你的管徑是一定的，流量增加時，流速會增大，流速增大會引起壓力減小。所以，流量和壓力不可能是一條曲線。你選擇流量時，要根據工作壓力的最大值選擇流量，然后再乘以一個系數，稍微放大一點。 咨詢下你們的供應商，你確定流量夠，讓他們給你再把把關。 |
