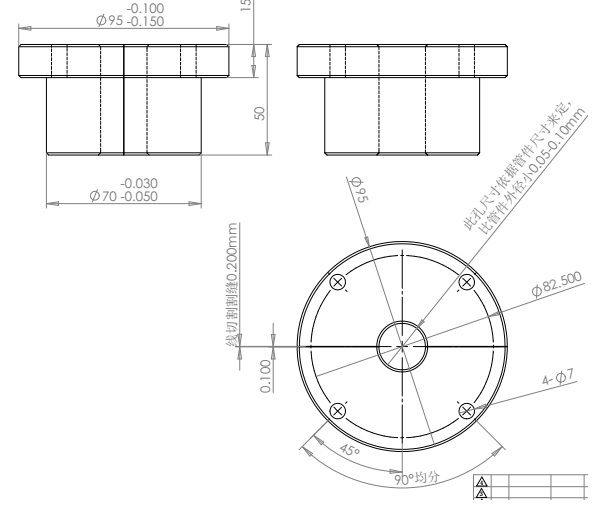

正文摘要:事情是這樣的，我們新買來一臺手動倒角機，給桿頭部倒角，他原版設計的夾具如圖，現在我們倒角的產品比較雜，從D5到D22都有，小批量多品種，每個品種陪一種夾具太麻煩了。安裝夾具的外型尺寸如圖，它是分體的，下 ... |
| 彈簧卡頭 |
yuguangyao001 發表于 2019-10-19 09:01 目前的三爪卡盤的幾種夾緊形式已經全部排除，只能試試其它方法吧 |
韓寒11 發表于 2019-10-17 20:17 對的，但是空間有限，而且還要求加工速度，這樣上手動卡盤效率低，氣動、液壓的太貴了，空間還受限  |
遠祥 發表于 2019-10-17 19:26 這個思路很好，我花時間好好考慮下。原設備就是空間有限，太復雜的機構安裝受限，有時間好好考慮下簡化下。謝謝  |
六角車 發表于 2019-10-17 16:10 謝謝大神分享，我去看看 |
| 自定心夾具最好的結構就是三爪卡盤結構 |
| 樓主可以考慮把定位心軸做成三瓣，可以平行移動，內部有彈簧復位，內部開孔做成錐度形式，中間再增加一個心軸，并倒同樣的錐度，心軸由氣缸帶動，實現不同內徑的漲緊。 |
| 參考一下儀表車床的彈簧卡頭 |
| 發表過幾種此類夾具，你可以翻開l六角車的帖子目錄'看看，如 自制法蘭盤鉆孔分度夾具 [復制鏈接]等。 |
