求教推力軸承的裝配設計

查看數: 5090 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-24 10:41

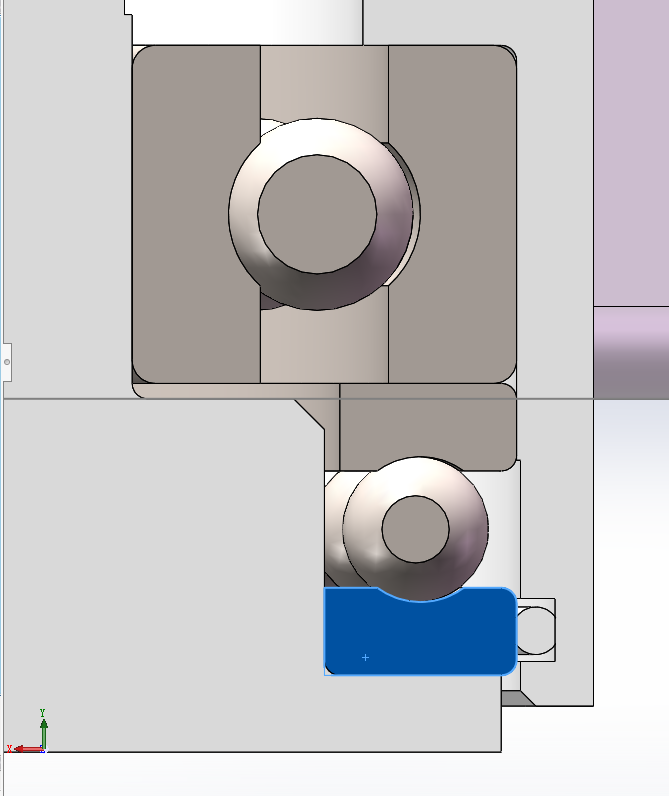

本帖最后由 ccqwq99 于 2019-10-24 10:42 編輯設計了一個懸臂結構，初次使用推力球軸承，不解的地方是軸承內孔是直角，沒有圓角。是不是應該和軸之間有間隙？圖中推力軸承外圈的是O型環。 ...

回復

sunbin00 發表于 2019-10-26 13:10:31

[img][/img]

技術金 發表于 2019-10-25 11:08:53

本帖最后由技術金于 2019-10-25 11:10 編輯

技術金發表于 2019-10-24 13:17
你好，就他這圖，我想如果把緊環放上面抓住外圈，松環放下面內外徑都放松會怎么樣，求指點

就是松環表面會有相對轉動。上下2個深溝球軸承定心，晃動應該很少，如果晃動很大，深溝球軸承是不是更容易壞？如果拿掉一個深溝球軸承有沒有問題，讓推力軸承更容易這樣有問題不，感覺跟設計手冊不一樣了

遠祥 發表于 2019-10-24 19:38:00

這個推力球軸承的下蓋與固定端的配合住，上蓋就不能和下蓋一樣都用孔來定位了。

技術金 發表于 2019-10-24 13:17:24

本帖最后由技術金于 2019-10-24 13:39 編輯

一水江山JS 發表于 2019-10-24 11:03
見過沒用過；推力軸承內徑較小的部分應該要隨軸轉，內徑較大的部分要固定住；如果你的裝置軸受向上的力，安 ...

你好，就他這圖，我想如果把緊環放上面抓住外圈，松環放下面內外徑都放松會怎么樣，求指點

和普通軸承一樣內圈會滑動，一般要求不高也能用，理論上傳動的穩定性要差點，軸承在晃動發表于 2019-10-24 16:03

一水江山JS 發表于 2019-10-24 11:30:21

ccqwq99 發表于 2019-10-24 11:22
謝謝，如果和內孔和軸配合，應該有圓角啊？

我覺得沒問題，你的軸要從下往上裝，有一個圓角就夠了啊

GB/T 301 -2015可以查下發表于 2019-10-24 11:35

李邈 發表于 2019-10-24 11:28:26

只是模型上是直角而已，查表吧。表上絕對是圓角

ccqwq99 發表于 2019-10-24 11:24:18

曉昀發表于 2019-10-24 10:53
把剖切的平面圖放正，發上來。

謝謝，第一張圖就是正面。

ccqwq99 發表于 2019-10-24 11:22:59

一水江山JS 發表于 2019-10-24 11:03
見過沒用過；推力軸承內徑較小的部分應該要隨軸轉，內徑較大的部分要固定住；如果你的裝置軸受向上的力，安 ...

謝謝，如果和內孔和軸配合，應該有圓角啊？
