Zpure 發表于 2019-10-29 11:46

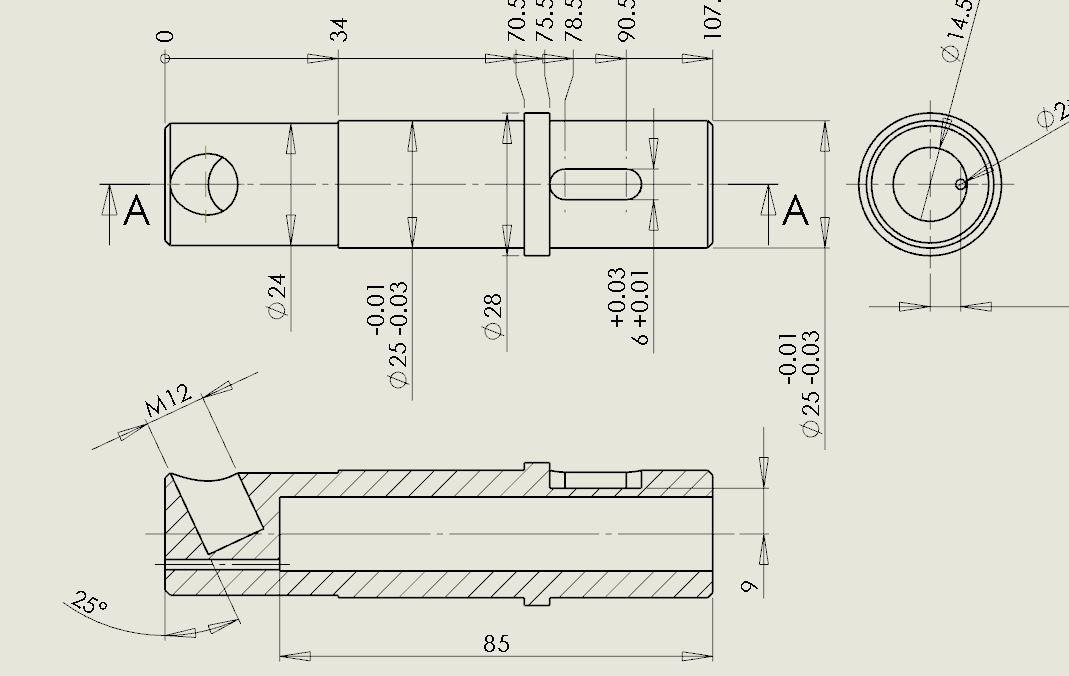

還有個問題，距離兩端的長度怎么標注好

定位尺寸可以標注螺紋孔中心線與軸上邊線的理論交點      和   軸端的距離    這樣師傅劃線是可以定位了

曉昀 發表于 2019-10-29 11:33
1、標注孔中心線與軸中心線的夾角；
2、標注螺紋規格；
3、標準螺紋深度；

可以標注有效螺紋深度

進來學習學習

用輔助視圖

學習學習！

Zpure 發表于 2019-10-29 12:00
那與兩端的距離不用標注怎么確定距離啊？

標孔中心線與軸中心線的虛擬交點，作為進刀的參考尺寸。

也可以標孔中心線與圓柱外圓面的虛擬交點，好處是方便測量（用中心鉆劃個點）。不好是會帶入外圓的公差，位置偏差會比標軸線交點的大（標軸線要用三座標測量）。

韓寒11 發表于 2019-10-29 11:51
標注孔中心線和軸中心線夾角即可

那與兩端的距離不用標注怎么確定距離啊？

標注孔中心線和軸中心線夾角即可

Zpure 發表于 2019-10-29 11:46
還有個問題，距離兩端的長度怎么標注好

修改下標注方式，把尺寸標注改為平行標注。
