兩個件間螺紋連接，如何保證旋緊后兩件間的角度

查看數: 16970 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-2 08:55

如果兩個件間螺紋連接，是否有手段讓螺紋旋至最緊的時候兩個件間的角度是預先設定的角度？補充內容 (2019-11-20 10:47): 多謝各位的回復。我描述的不太清楚，舉例見10樓。 ...

回復

南天橫翼 發表于 2020-1-7 09:58:52

外螺紋加長，加個薄螺母鎖緊。

bokieworn 發表于 2020-1-7 09:45:23

叮咚罐發表于 2019-11-20 10:45

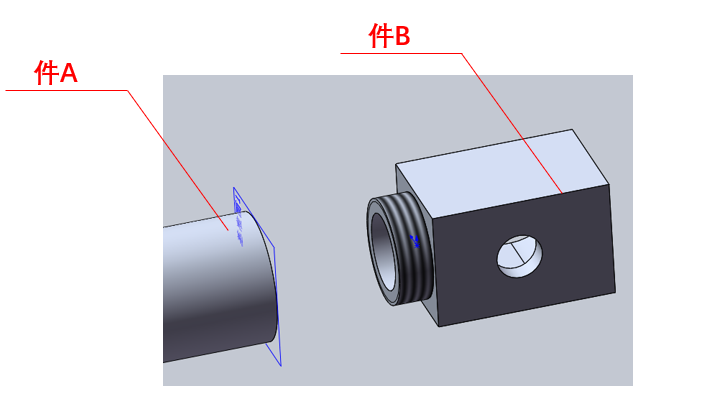

比如，如圖工件A是一個固定的結構，工件B通過外螺紋旋在工件A的內螺紋上，如何保證旋緊后兩者的角度如圖所 ...

如果不是需要壓得很緊，只需要固定的面，可以直接用彈墊，慢慢擰到想要的角度，松緊程度一般不再擰入即可，以前也這樣干過，當時我需要的面不受徑向力只手軸向力，只是為了避開干涉可以這樣干

志超ai 發表于 2020-1-7 09:42:34

建議中間螺紋做長點，中間加螺母用螺母鎖緊，不要用B鎖緊

魔幻之翼 發表于 2020-1-7 09:36:08

樓主，請問你這個螺紋連接件的螺紋設計的是什么規格（標準）的

書生CHR 發表于 2019-11-27 16:34:51

不好控制，最好分開

未完待續000 發表于 2019-11-26 14:36:02

加墊片調節 或者用活接頭

jason_ZHAI 發表于 2019-11-20 14:16:33

叮咚罐發表于 2019-11-20 10:45
比如，如圖工件A是一個固定的結構，工件B通過外螺紋旋在工件A的內螺紋上，如何保證旋緊后兩者的角度如圖所 ...

件2如果可以拆分的話，可以將螺紋以及件2分開，調節好件2的位置，然后件2相當于“墊片”，通過螺絲連接件2和件1

yc1990717120 發表于 2019-11-3 18:39:16

樓主好：    個人以為要看你的角度公差，以及緊固件扭力范圍多少。
      通常要控制角度的緊固，可以考慮雙螺母對擰，開口銷（防松）等方式。
      結合實際環境才有實際方案。
