發布時間: 2019-11-13 16:24
正文摘要:本帖最后由 陌上古道 于 2019-11-13 17:14 編輯 ) O6 z& F. U, u# D1 k7 v; ?# B0 m4 T4 b4 r9 A) q 看了這個模型，主要作用是夾爪夾緊工件后，黃色部分帶輪及氣缸整體旋轉90°到另一個工作臺上方，然后帶輪旋轉是 ... |
|
參考地球的公轉與自轉模型。 |
|
嗯，自己明白就行，可能是我表述的有問題。& B4 S6 k; b4 h$ G |
| 四連桿機構，擺角后夾持物料位置不變化 |
cherishp 發表于 2019-11-13 16:39 是這個意思。 |

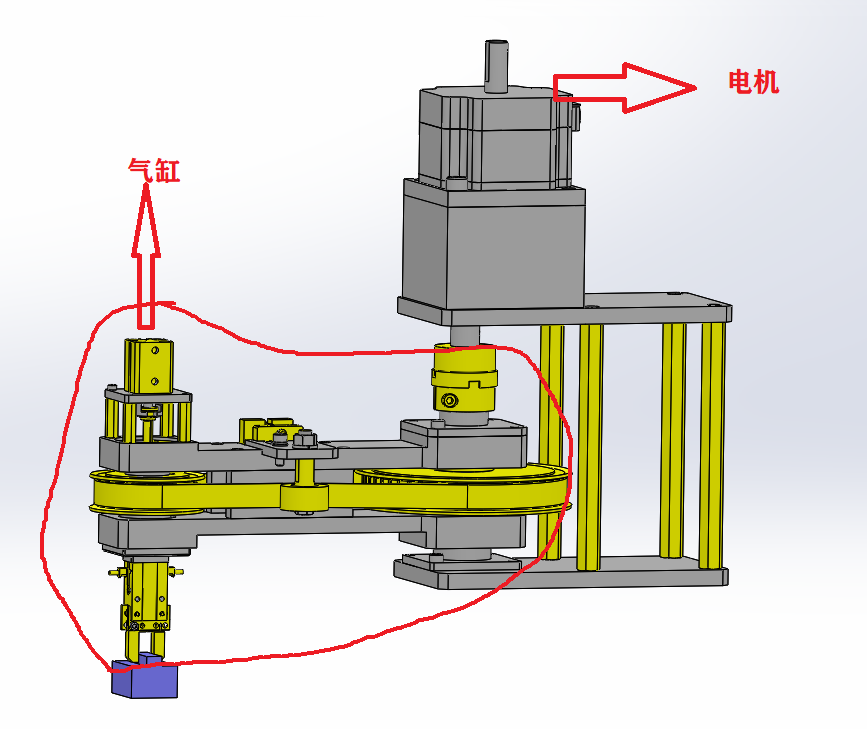

| 這是紅色框里面的機構旋轉的同時，里面同步帶輪同時旋轉。紅色框的機構轉動是靠傳動軸來實現。 |
陌上古道 發表于 2019-11-13 17:23& q v$ w+ Y* S* }, _5 s& ^9 ] 我覺得這個很簡單，你自己組裝一邊，設置好關系，就明白怎么轉動的了。/ M% x1 T6 r1 S& u& B) H# N# o |
陌上古道 發表于 2019-11-13 17:23 電機只帶動擺臂，大同步輪不轉動。由于大同步輪不轉動，而小同步輪隨擺臂轉動了，那它由于大同步輪的限制，會自身轉動。/ P: O8 i2 v8 |3 t( @: d" R1 s! x |
| 電機帶動整個支架轉動，而大帶輪的轉動軸是固定的，大帶輪通過軸承安裝在固定軸上，當支架旋轉時，小帶輪和支架整體旋轉，由于小帶輪和大帶輪是通過同步帶連接的，大小帶輪之間發生了相對轉動。 |
cherishp 發表于 2019-11-13 17:14 那電機要讓大帶輪轉，由怎么能讓整個紅色框選部分（工作臺）轉啊' _& o0 [" ]4 e e8 u |
