發布時間: 2019-11-14 18:38

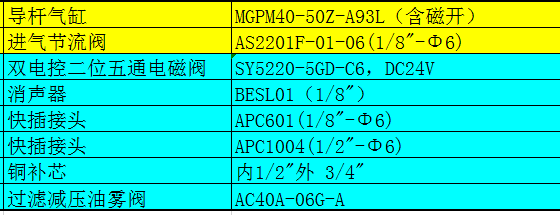

正文摘要:如圖，料桶在輥道上運行，走到稱量機構上方時，光電檢測到料桶，電機停止運轉，氣缸升起，托起料桶，通過稱重傳感器顯示料桶重量。現在發現料桶升起時不平穩，晃動厲害，稱值不穩定，是哪些原因造成的呢?表格為配套 ... |
| 三軸氣缸本身就會晃動，托板和稱重傳感器的連接看起來怪怪的 有種頭重腳輕的感覺 |
| 氣缸速度？ 要么是料筒的重心與托盤的中心不一致 |
| 更換一對排氣節流閥試試效果 |
水水5 發表于 2019-11-18 22:42 謝謝 |
|
250N,頂起，用40-50Z，有點剛剛好的感覺。如果氣壓小一點，可能會有波動。 好在你是低速升起。 用節流閥是6個的進氣孔，建議換大一點的。雖然用排氣節流調速，但是進氣口太小，容易形成進氣節流，造成波動。 頂起的點，位于重心的豎直線上，即垂心上。但是萬一偏離一些，會在舉升過程中產生另桶傾覆的轉矩。所以建議加扶持導向。舉升后延時穩定一段時間。或者導桿氣缸上的平面加大。 |
| 氣缸并不能保證托盤不晃動，3根軸本身就有晃動。 建議給托盤的四個角加4根導向軸，氣缸放在中間，氣缸只起升降作用，不起導向作用是最好的。 |
|
1.料筒里面的液體由于有慣性，還會向前沖，引起晃動。 2.稱重傳感器應該和架子獨立開來，架子會晃動不穩定。 3.氣缸沖上去時，會和料筒碰撞，得一段時間才能穩定。 |
|
三軸氣缸，加上城中傳感器，不是造成偏離了重心嗎.....會晃也正常吧，個人感覺 |
蘑菇23 發表于 2019-11-15 16:51 帶蓋板的鏈條輸送沒問題，倍速鏈得加工裝板和阻擋器 |
