發布時間: 2019-11-19 19:25

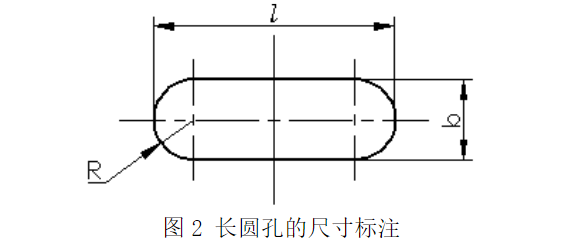

正文摘要:各位機械設計大神，問一下，什么時候裝配孔設計成長圓孔，如圖所示，什么時候設計成圓孔？長圓孔的尺寸有國家標準嗎？長圓孔的有點在于可以允許更大的加工誤差，方便裝配調整螺栓位置，可是長圓孔有什么缺點呢？ 問 ... |
zxx2008 發表于 2019-11-22 11:43 嗯，了解了，謝謝哈  |
寒寒thunder 發表于 2019-11-22 16:29 明白了哥們，謝謝，很專業 |
| 沒有國家標準，長度上根據調整距離確定，寬度上可以借鑒螺栓過孔，根據精配合、中配合、粗配合來選擇，過孔大小手冊上有，正好與相應的刀具尺寸對應，都是機加最常用的刀具規格，如果選用其他寬度有可能得買非標專用刀具，得不償失。 |
|
長條孔優點：便于安裝、方便調整尺寸； 缺點：定位不準，固定螺栓松動時，容易產生較大位移； 掌握大致原則，這個長條孔你也可以自己琢磨這用哦，哈哈 |
大大蘇 發表于 2019-11-21 11:50 如果是鈑金切割下料的話標注外部尺寸應該比較方便吧 |
| 有需要微調的也可以用。 |
|
需要調節的位置 設備單個模組安裝底板就需要設計成腰型孔 |
| 這個尺寸標注不如直接標兩圓心的尺寸，方便加工，我以前就被機加的說過。而且你那個R和b其實是一個尺寸吧 |
學渣渣 發表于 2019-11-21 11:35 別說，還都挺形象的... |
