請教：小行星齒輪上桁架上的太陽輪是怎么加工的呢？如圖

查看數: 16621 | 評論數: 30 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-12-12 16:35

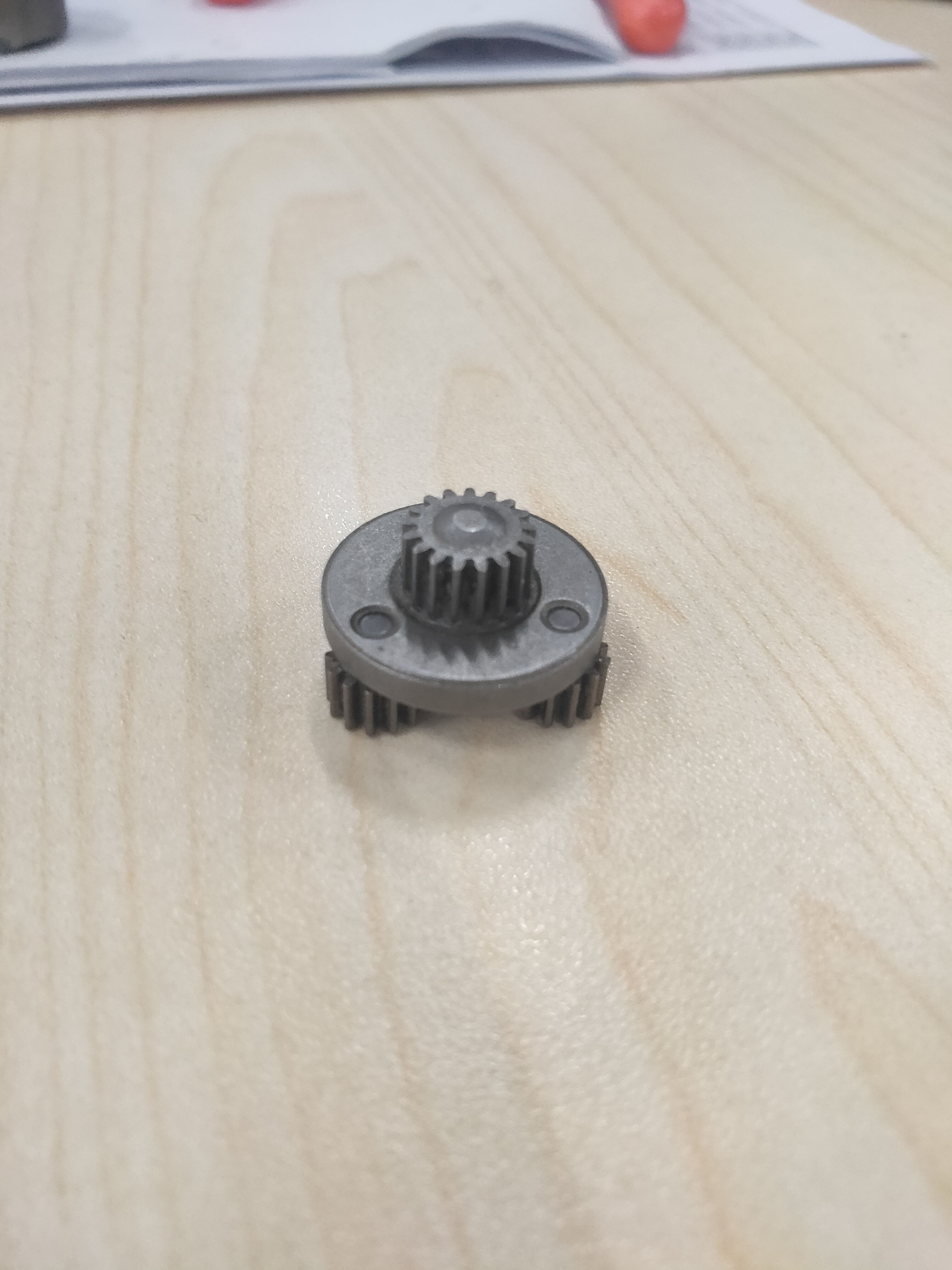

這是電動工具行星減速箱的第一級變速齒輪小行星齒輪上桁架上的太陽輪我覺得可能有兩種： 1、先把齒輪加工好，再焊接到圓盤（桁架）上； 2、齒輪和圓盤是一體的，直接加工小齒輪從工藝（加工可行性）看，哪一種更 ...

回復

wdfx1234 發表于 2020-3-27 19:31:44

先加工太陽齒輪，行星架中間孔過盈配合太陽齒輪，扭矩大的加平鍵，批量采用這種方法，較為通用

foroou 發表于 2020-1-13 10:59:16

se7kong 發表于 2020-1-12 13:37
我之前做的是采用過盈配合壓進去的

多謝了

se7kong 發表于 2020-1-12 13:37:02

我之前做的是采用過盈配合壓進去的

syonggang 發表于 2020-1-11 14:50:33

第一種，先加工齒輪，再組裝，比較合適大批量高效率生產

eddyjay 發表于 2019-12-18 11:31:57

3D打印價格也不貴

哈德李維齊 發表于 2019-12-17 10:15:44

試驗件，直接銷子加頂絲，或者車個扁圓

默維丶 發表于 2019-12-13 19:44:12

試樣就砸進去批量粉末冶金

foroou 發表于 2019-12-13 17:05:43

GMTXD東發表于 2019-12-13 16:56
個人認為：
既然是試驗件，不用考慮太多，怎么省錢怎么方便就怎么做好了，可以大盤出軸，鍵槽連接，粗暴點 ...

太小了，不好用鍵，
現在考慮焊接和過盈砸進去

GMTXD東 發表于 2019-12-13 16:56:22

個人認為：
既然是試驗件，不用考慮太多，怎么省錢怎么方便就怎么做好了，可以大盤出軸，鍵槽連接，粗暴點就直接焊接。
