chenning 發表于 2020-2-2 17:06 我也想搞明白 |
| 進氣截流與出氣截流為什么會串聯起來，這樣是矛盾的??？？ |
|
這個圖還差不多，就是防止斷電斷氣情況下，活塞桿失控下落。 |
|
十分感謝 |
| 實現差動？說實話你這圖真有問題。 |

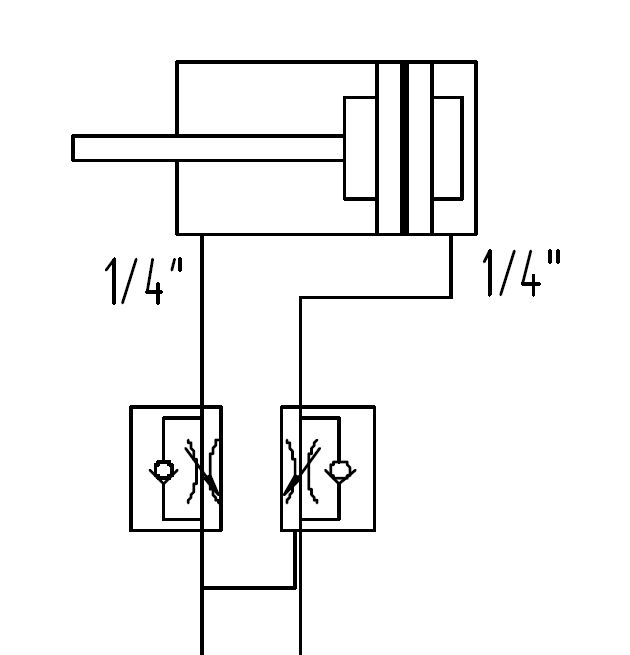

附上氣路圖
|
|
外先導式調速閥, 大部分情況下是基于安全考慮 無桿側的調速閥需要在有外部先導氣的情況下才會正常發揮調速閥的作用, 否則就處于截止?fàn)顟B(tài). 這樣布置的話, 就是說如果有桿側一旦突然斷氣, 則無桿側調速閥截止, 缸桿不會在外力/重力的作用下突然縮回, 造成人身傷害. |
| 減緩回程外力的 |
