請教氣缸總長的最大值如何確定

查看數: 9621 | 評論數: 25 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-3-5 14:50

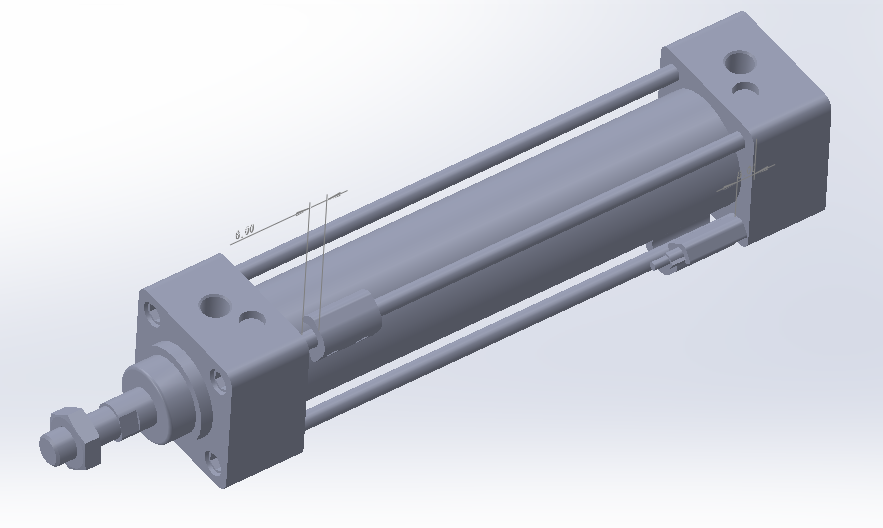

我在米思米上下載了一個氣缸的3D模型，模型默認氣缸好像是收縮到底的狀態，請問模型默認長度+氣缸導程就是氣缸總長的最大值嗎。不知這么理解對不對 ...

回復

zhaojunxian 發表于 2020-6-8 15:02:54

選型手冊里面有缸徑和行程

天賜流云 發表于 2020-6-7 15:52:13

根據使用工況，選擇氣缸種類，缸徑以及行程，然后再下載。

aqmnv03 發表于 2020-6-7 14:21:58

學習中

時間覆水 發表于 2020-6-6 17:00:08

添加氣缸距離配合的話，我一直都是默認選擇導桿外端面與氣缸上端面的最小距離（默認距離）和最大距離（默認距離+氣缸行程），或活塞和氣缸腔配合

嗯我也是用活塞和氣缸腔配合，這個計算出來的長度和參數是一樣的發表于 2020-6-6 18:33

wer119505 發表于 2020-6-6 16:06:01

對，收縮到最小時長度+行程就是最大總長度

stone.chen 發表于 2020-6-6 15:31:23

比喻行程是40的氣缸，活塞縮回的長度是“ZZ+行程”=139+40.此時的長度為179.所以活塞桿伸出的長度就是179+40=219.

Bana丶凜彡 發表于 2020-3-10 18:32:19

這東西不一定，得看參數表實際尺寸，最明顯的，有/無氣緩沖的氣缸，實際尺寸都會有些許差異

o 發表于 2020-3-10 18:49

青米豆 發表于 2020-3-10 15:16:25

學習了

大蘿卜 發表于 2020-3-10 13:01:26

最好查下提供的技術資料。
一般來說，伸出時的長度應該是閉合時長度+行程
