xinshiji666 發表于 2020-4-9 19:00 再來剖開看看內部，異形密封圈的方向決定了排氣、進氣節流。 樓主可以看看閥體上有無標示，可能是箭頭、節流閥氣路簡圖、也有可能在調節螺桿的頂部（A或者B），再或者，氣管進口端面有字母O。 |
|

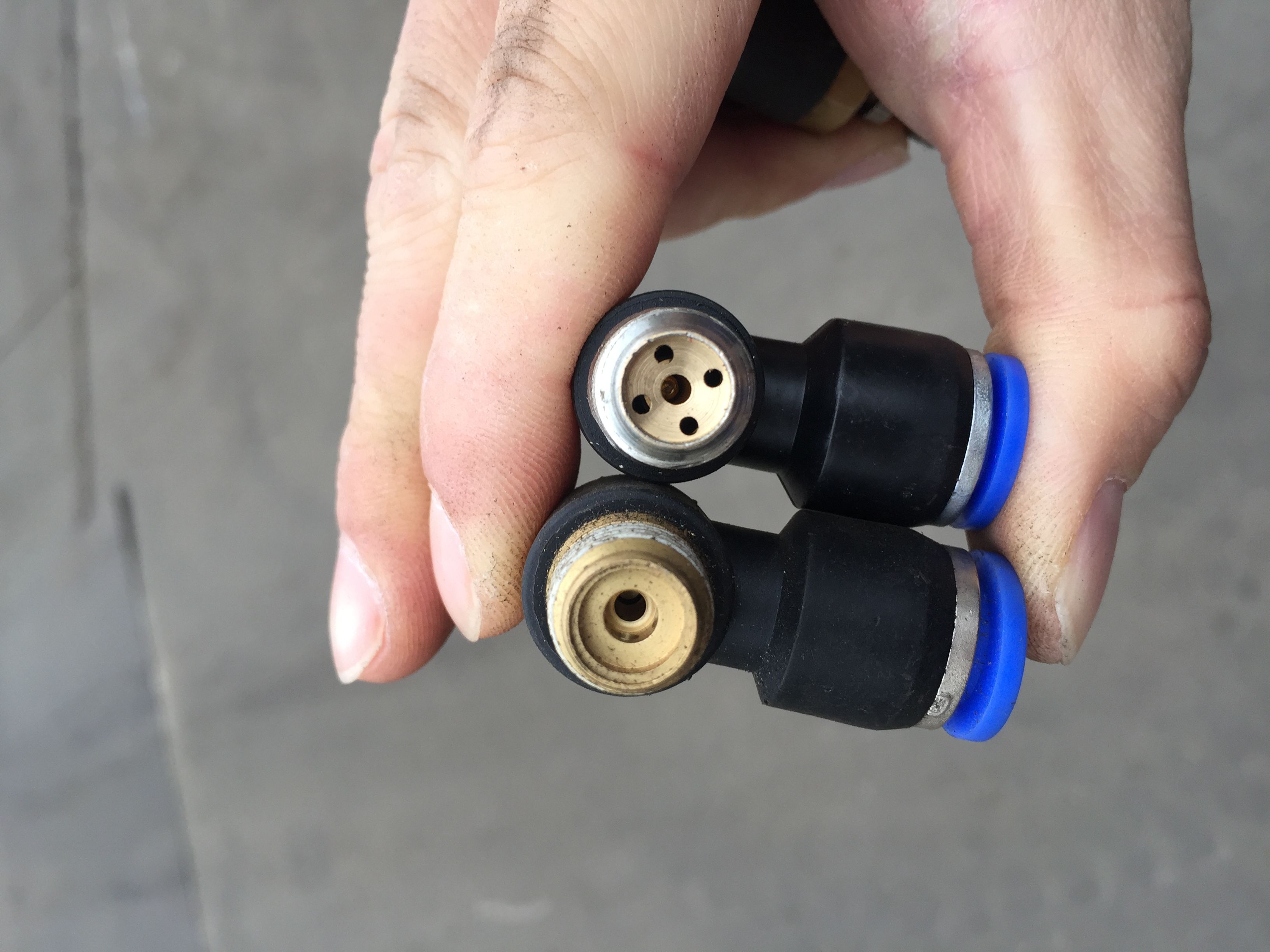

看到有人說這種接頭不分進氣、排氣節流，我就納悶了，難道用了這么多年節流閥都錯了！要刷新我對這個東西的認知？ 話不多說，看圖好了！手頭剛好有兩個A公司的接頭，再結合選型資料，就明白了！ 通常情況下用于氣缸的速度控制，選用排氣節流型，不信你可以反過來試試，氣缸會蠕動、爬行，有些神經病抖動的感覺； 如果你想控制一個吹氣口出氣量，可選用進氣節流型，比如振動盤出料有時會用到氣嘴輔助吹動，物料翻轉。 如果想進出氣都節流，那就要選圖4這種接頭了，相當于一個排氣節流+一個進氣節流。 |
未來第一站 發表于 2020-4-3 09:10 明白了，多謝  |
mwj0201 發表于 2020-4-3 08:10 指的是在系統設計時是在進口或出口加節流閥。 |
遠祥 發表于 2020-3-26 22:23 明白了，謝謝指點 |
未來第一站 發表于 2020-3-26 21:35 之前有聽別人說過排氣節流與進氣節流，請問下具體是體現在哪里的 |
| 功能是一樣的，里面就是一個螺桿封閉開關管口的大小，沒有進出氣之分。 |
| 這種閥本身是沒有排氣節流與進氣節流的區別的。 |
七曜神權 發表于 2020-3-26 13:32 買的雜牌子，沒型號  |
