深溝球軸承支點跨距如何確定

查看數: 12917 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-3-27 16:17

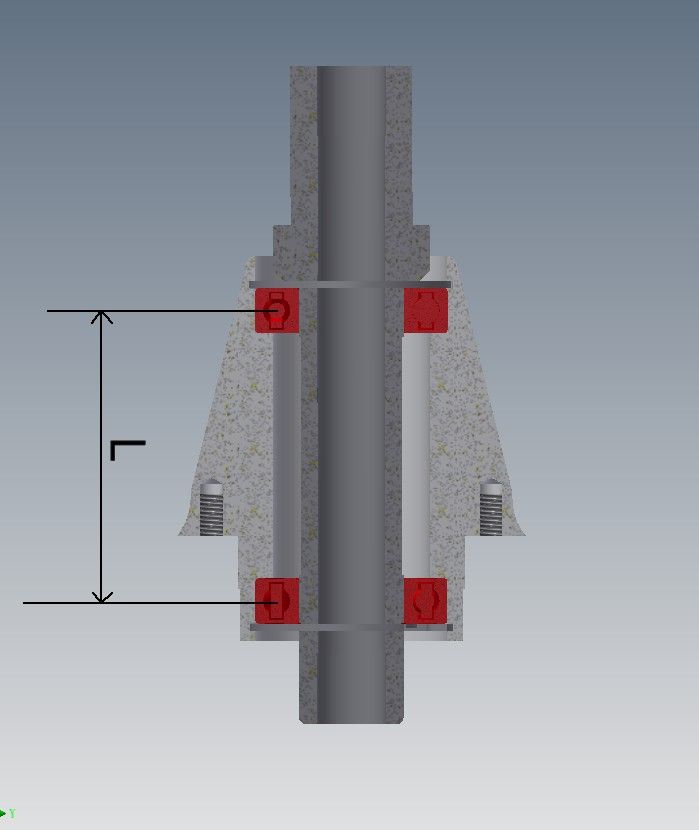

懸臂式安裝的軸，其上兩個成對使用的深溝球軸承支點跨距L如何計算才能保證軸徑向不能晃動。

回復

夜鴿it 發表于 2020-4-4 23:02:43

圓錐滾子軸承，軸承上方圓螺母預壓，或軸承下方開沉槽，放銅套

耳總不是胖聰 發表于 2020-4-3 17:35:12

不清楚，我只知道越大越好

3983596 發表于 2020-4-2 14:17:04

肯定小于（配合件累計誤差最大值+軸承徑向游隙）

fengshaw 發表于 2020-3-30 17:58:16

深溝球軸承無法保障，除非用角接觸球軸承安裝預緊

酷酷劍 發表于 2020-3-30 11:40:53

機械制鳥發表于 2020-3-27 17:04
好像是懸臂的1.5倍以上，但是我沒有證據

陳cy 發表于 2020-3-30 08:18:38

計算一下軸的一階唄，常溫狀態系數1.45就沒啥問題的吧

遠祥 發表于 2020-3-29 07:24:59

這個L值得確定其實和支桿的負載有關，支桿長負載大這個L就需要相應的增加。

瘋狂的三極管 發表于 2020-3-28 13:50:33

如果不考慮軸本身的彎曲變形，單純從深溝球本身游隙考慮，參考下這個表https://wenku.baidu.com/view/5c6e0a7827284b73f2425049.html

學習 發表于 2020-3-30 11:42

機械小白條 發表于 2020-3-28 11:22:18

mark下
