寒寒thunder 發表于 2020-4-3 19:43
兄弟，我手繪運動簡圖、CAXA畫的二維草圖，三維軟件畫的驅動草圖都描述的那么明白了，方法都跟您說了，您不 ...

沒學過三角函數

兄弟，我手繪運動簡圖、CAXA畫的二維草圖，三維軟件畫的驅動草圖都描述的那么明白了，方法都跟您說了，您不會還沒弄懂吧......

遠祥 發表于 2020-4-2 19:27
畫出運動簡圖模擬一下。

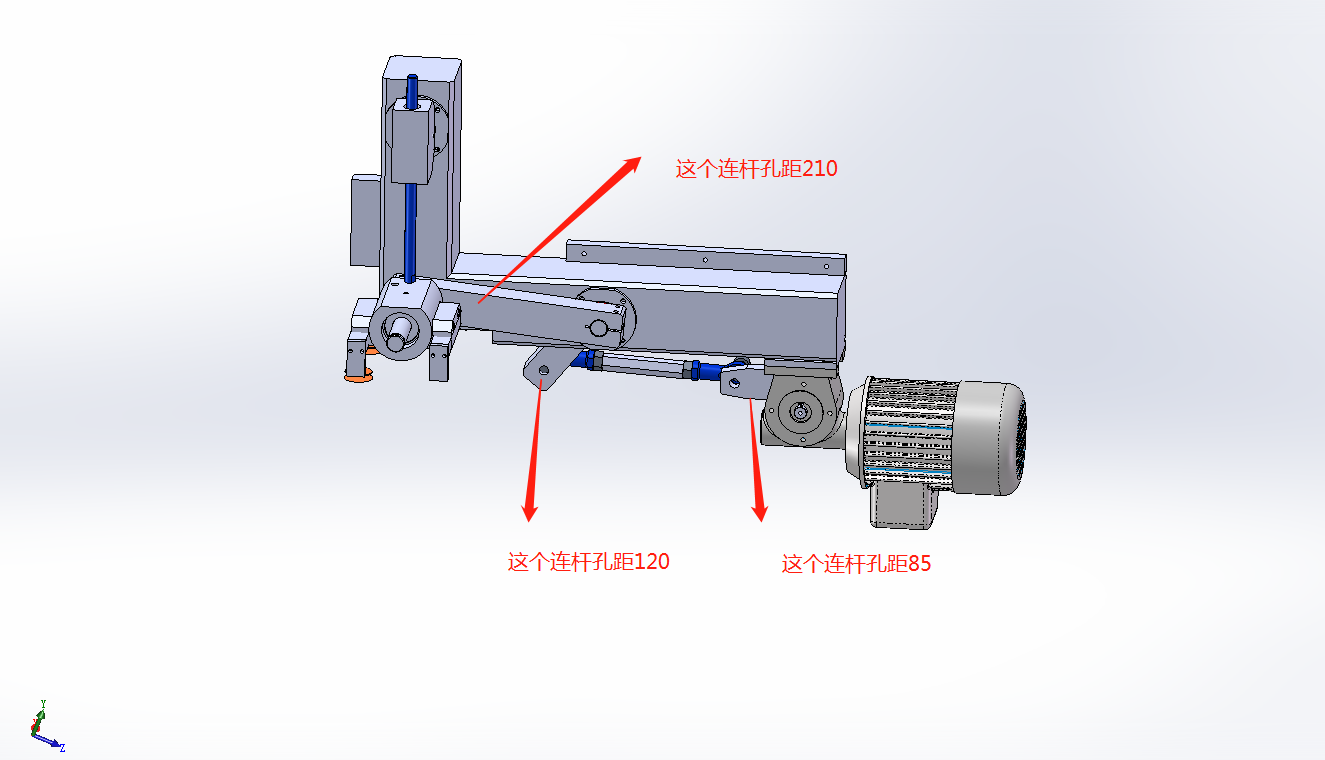

85的那個直徑是繞圓旋轉.其余的都是跑不了整圓的,大神可以示范一下嗎?

永遠的120 發表于 2020-4-2 17:54
用草圖畫一下簡圖  找到最遠端和最近端

不是很明白.可以示意一下嗎

畫出運動簡圖模擬一下。

用草圖畫一下簡圖  找到最遠端和最近端

用作圖法可以看出兩個極限位置，樓主從三維圖上測出ABC三點的相對位置便可以用初中三角函數算出具體數據。

應該是個圓周運動。

曉昀 發表于 2020-3-31 21:56
左邊是電機？電機軸上的那個機構是怎么聯接的？電機軸是旋轉件，與電機軸聯接的機構怎么運動？先把這個地方 ...

權當是個渦輪蝸桿的連接  那個是簡畫的
