薄壁零件熱套變形問題

查看數: 7790 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-2 21:31

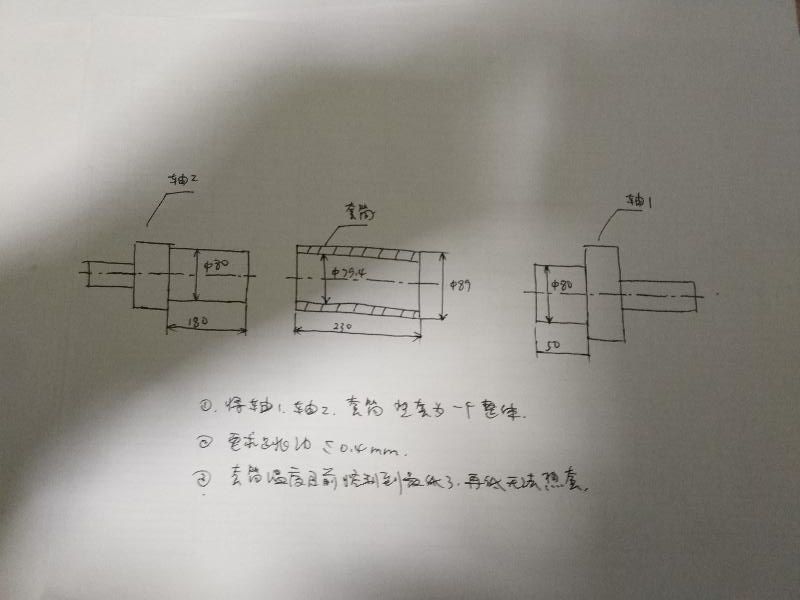

長230的一個厚度5mm的薄壁零件，需要將一根軸套入薄壁零件內孔中，要求熱套后薄壁零件外圓與軸的外圓同軸度控制0.4 現在熱套后怎么都是0.7-0.9之間找不到原因，求求大神指點。對大家提出 ...

回復

wjp696 發表于 2020-4-10 22:57:27

薄壁件熱裝后，會發生變形,變形原因，1.過盈量 2.加熱
最好的方式是留量，熱裝后再組加工至要求尺寸，同軸度即可保證。

admin5993 發表于 2020-4-10 15:23:45

我搞不懂為什么我更新了最新的圖紙看不到了

洪流機械 發表于 2020-4-9 08:05:58

兩個軸的形位公差你標注的多少，{80+150（=，》，《）230}，如果這樣我覺這里對實際裝配影響會比較大。
這兩個軸式一起加工切斷的嗎，如果是的話我覺得問題可能出在你熱裝的時候了，

admin5993 發表于 2020-4-9 07:06:56

頂一頂請大家指教

admin5993 發表于 2020-4-8 21:40:17

頂一頂

jay123486 發表于 2020-4-7 11:01:14

不是很懂啊，不過還是說一下吧

1、你這軸1和軸2是否同心，可否整體加工后再切斷；
2、整體裝配后可否再上床子加工一刀，或者差距不大的話干脆用砂紙打磨一下；

遠祥 發表于 2020-4-5 12:20:41

薄壁零件變形會比較大，特別是溫差比較大的地方。

xuanyi0110 發表于 2020-4-4 09:54:55

外徑留量，軸端做中心孔熱裝后精加工一下

韓寒11 發表于 2020-4-3 21:12:06

薄壁件加熱后變形嚴重，導致同軸度太大
