ASME Y14.5 怎么查未標住的公差

查看數: 5254 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-11 11:17

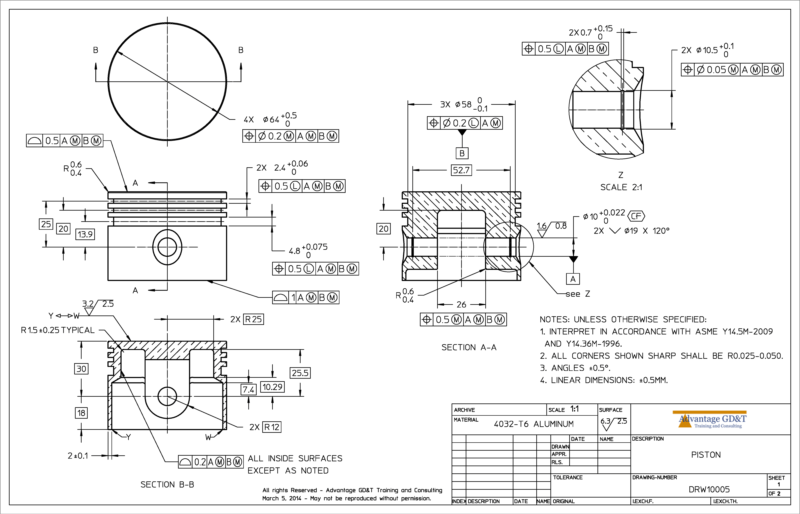

本人是菜鳥，有一個外國圖紙，上面有些尺寸未標住公差，但是有說到參考ASME Y14.5-2009標準，請問大俠們，在這個圖紙中，如何確定B-B視圖中30，18，7.4，10.29等尺寸的公差值呢？ ...

回復

alvinxie 發表于 2020-4-22 12:20:45

yzugwh 發表于 2020-4-15 23:15
理論正確尺寸配合形位公差使用，被測要素用公差帶控制，不能用正負公差的思維去理解它們。順便做個小推廣， ...

謝謝，已加公眾號

yzugwh 發表于 2020-4-15 23:15:46

理論正確尺寸配合形位公差使用，被測要素用公差帶控制，不能用正負公差的思維去理解它們。順便做個小推廣，可以關注下我的微信公眾號“浩工尺寸漫談”，專門介紹公差知識的，本人是ASME認證的GD&T高級專家

已關注發表于 2020-8-6 22:19

alvinxie 發表于 2020-4-11 18:45:41

新鮮的橙子發表于 2020-4-11 17:05
請問樓主，理論正確尺寸何來公差一說，你到底有沒有看標準啊

大神，我就是不懂這個標準，不懂這個方框里的什么意思，如果是理論尺寸，那不有點類似基本尺寸，加工后怎么也有誤差吧，怎么控制呢？

新鮮的橙子 發表于 2020-4-11 17:05:54

請問樓主，理論正確尺寸何來公差一說，你到底有沒有看標準啊

alvinxie 發表于 2020-4-11 16:25:58

gaxisjtu 發表于 2020-4-11 15:37
7.4>+-0.1 在輪廓度上
10.29>+-0.1 在輪廓度上

你好，大神，這兩個0.1公差怎么查的呢？求賜教

section B-B 輪廓度0.2 發表于 2020-4-11 17:29

alvinxie 發表于 2020-4-11 16:25:10

gaxisjtu 發表于 2020-4-11 15:35
30>+-0.25 在輪廓度上
18>+-0.5 在輪廓度上

你好，大神，這個0.25和0.5公差怎么查的呢？求賜教

主視圖左上的輪廓度0.5 主視圖右下輪廓度1 發表于 2020-4-11 17:27

gaxisjtu 發表于 2020-4-11 15:37:03

7.4>+-0.1 在輪廓度上
10.29>+-0.1 在輪廓度上

gaxisjtu 發表于 2020-4-11 15:35:36

30>+-0.25 在輪廓度上
18>+-0.5 在輪廓度上

alvinxie 發表于 2020-4-11 14:14:08

沒有大神幫忙解讀一下嗎？
