求助：關于花鍵軸和花鍵套配合，該怎么校核花鍵軸的強度

查看數: 4983 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-14 22:53

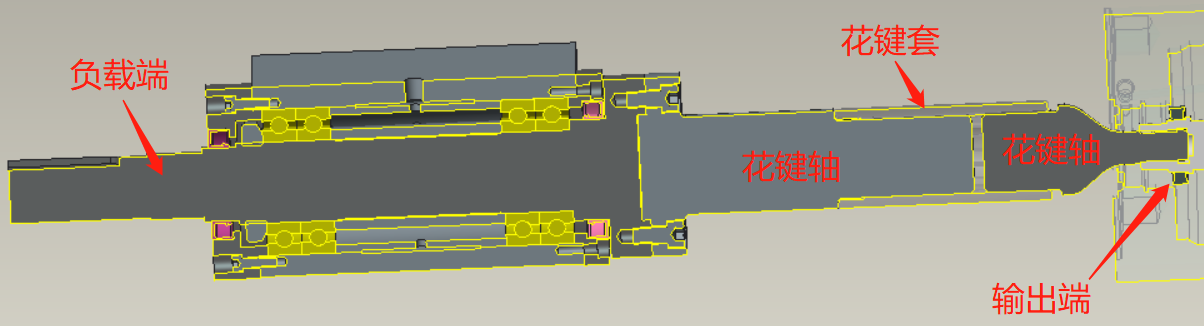

馬達輸出端為外花鍵，然后用花鍵套套在馬達輸出外花鍵上，花鍵套另一端連了一根花鍵軸，這根花鍵軸末端靠軸承支撐。請教下大神，我該如何校核花鍵軸的強度呢？或者把這根花鍵軸當成什么類型來校核強度呢？書上的例 ...

回復

未來第一站 發表于 2020-4-15 19:56:38

《機械設計》第九版，第十五章，P369左右的內容。

yeacaoing 發表于 2020-4-15 13:19:23

查手冊該材料的許用應力，根據載荷端的扭矩/截面積計算截面應力，兩者比較，（僅供參考）這個圖更應該校核的是花鍵套吧

魍者歸來 發表于 2020-4-15 08:30:37

YP582 發表于 2020-4-15 06:51
花鍵套類似一個連軸器，將馬達輸出端外花鍵與負載端花鍵軸連接在一起

花鍵當聯軸器是沒問題的，重型設備上這樣的用法很普遍，問題是只有一端有軸承，怎么保證傳動時同軸？花鍵一端的軸是會甩的

YP582 發表于 2020-4-15 06:51:42

魍者歸來發表于 2020-4-14 23:10
這結構咋感覺不對呢，這軸也待不住啊

花鍵套類似一個連軸器，將馬達輸出端外花鍵與負載端花鍵軸連接在一起

魍者歸來 發表于 2020-4-14 23:10:11

這結構咋感覺不對呢，這軸也待不住啊
