發布時間: 2020-4-15 10:31
正文摘要:已知，繞絲輪輪為筒體，直徑1.1m，寬35cm，質量29kg，總轉動慣量約為 J=5kg·m^2，要求達到線速度 v=13.5m/min。 那么它所需要的功率為多少呢？ 我看了別人的帖子，算了一下，但是不知道該選哪個扭矩公式，而且該用 ... |

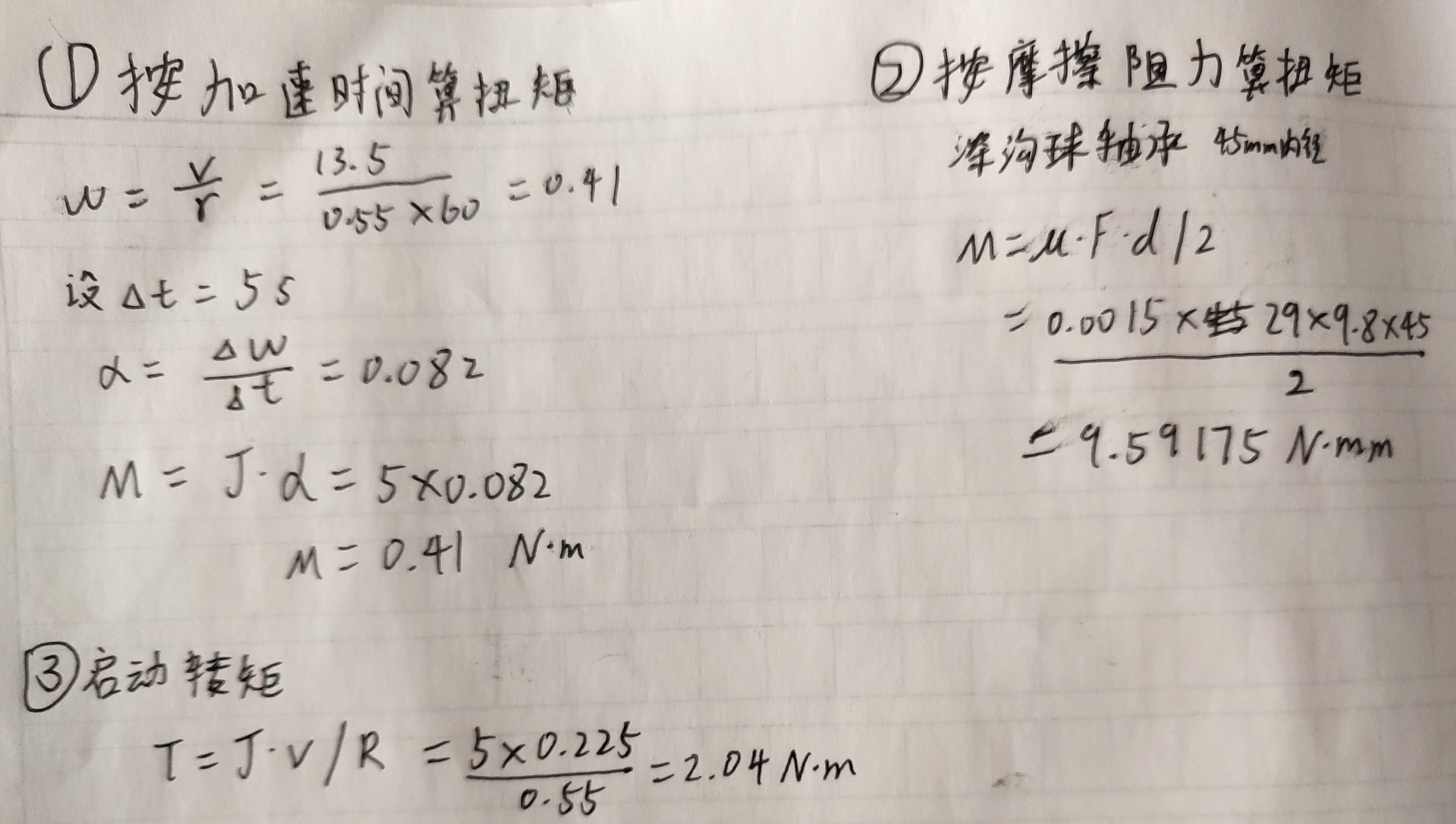

本帖最后由 2011ayoon 于 2020-4-16 12:47 編輯 ddssvfg 發表于 2020-4-15 17:01 暈，搞錯了，直接用電機轉速帶入計算了，按繞輪轉速計算值是0.4w  不過像這種情況，恐怕應該考慮，繞絲輪偏心（重心偏心）的情況，比如假設重心偏心10mm這樣慣性矩和重力矩的變化 不過這種大部分應該靠經驗來判斷了 你的計算方法3是錯誤的，應該是慣量*角加速度，所以公式應該再除以加速時間，如果按5秒計算，1、3就是一樣的 |
2011ayoon 發表于 2020-4-15 16:40 就是按照我發的那三種方法，每種都單獨計算功率，3種結果差不多都是0.001kw左右。 “按啟動轉矩和加速時間和計算” 這個是什么意思呢，計算過程能不能發一下，謝謝 |
2011ayoon 發表于 2020-4-15 16:40 能否附上計算過程？ |
ddssvfg 發表于 2020-4-15 16:09 正常電機啊。才400w而已。400w電機也是常用的。 |
|
注意單位啊，P=nT/9550，P單位是KW 按啟動轉矩和加速時間和計算，大約370W，考慮效率什么的大概400～500W |
姚凱machine 發表于 2020-4-15 16:00 額，假如傳動比為4，把效率也算上，那么輪的功率大概是370，P=FV，那力F就是1600多牛了，會不會太大啊 |
ddssvfg 發表于 2020-4-15 14:56 這個我憑經驗估計的  |
姚凱machine 發表于 2020-4-15 14:52 請問一下你是怎么看出大概用400w的呢而且我就是很奇怪，我用錯公式了還是漏了什么 |
姚凱machine 發表于 2020-4-15 14:51 不過我覺得選個400W的步進電機應該夠用了?？梢耘浜蠝p速機使用。 |
