這個零件展開圖怎么畫？

查看數: 3218 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-15 13:58

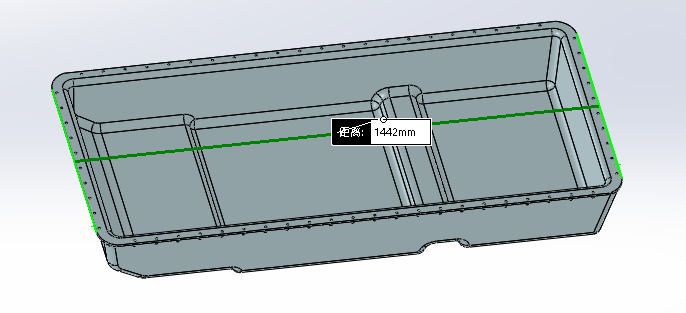

請教各位大佬，1.這個零件展開圖怎么畫？2.這個零件是沖壓件然后拼焊起來的嗎？麻煩了，謝謝

回復

響在江湖 發表于 2020-4-15 19:43:58

這個大圓角很像模具成型的。。。

nh112009 發表于 2020-4-15 17:19:06

得看加工的數量了，如果很少，可以拆鈑金圖焊接；如果數量多，感覺需要沖壓模；

majingfeng 發表于 2020-4-15 15:01:16

這個得借助插件了

oliver97 發表于 2020-4-15 14:26:23

加工工藝：下料，折彎焊接，打磨，表面處理。想清怎么下料，就會展開

機械助力 發表于 2020-4-15 14:24:28

這是什么用途？

ruanmingqin0220 發表于 2020-4-15 14:24:13

這圖看著像注塑件，但分模線在哪看不清；如果是五金拉伸件沒必要畫展開圖，把產品圖給模具外協就可以了
