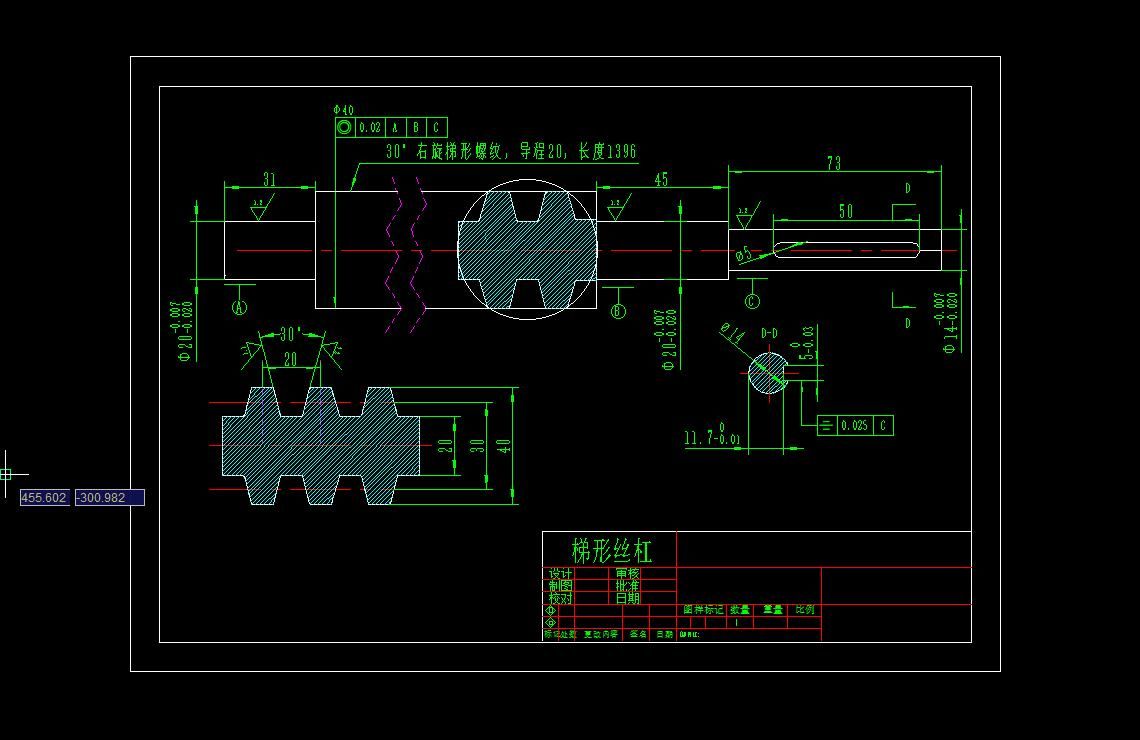

梯形絲杠標注

查看數: 6426 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-15 17:02

標注有不對的地方嗎，給指點一下

回復

藍天心 發表于 2020-4-21 17:02:09

鍵槽的深度公差為什么那么嚴？

機械人夢 發表于 2020-4-21 13:31:27

曉昀發表于 2020-4-15 20:44
1、棱角沒有倒鈍；
2、軸臺階根部沒有圓角標注；
3、鍵槽剖面圖中軸的直徑不必再標注了；

感謝，已經更改

掌心DJ 發表于 2020-4-17 14:46:29

與C基準的鍵槽是什么意思啊！

求解的謎題 發表于 2020-4-17 14:39:43

有好多定位尺寸都沒有

寰宇無人 發表于 2020-4-16 09:21:40

螺紋放大圖，沒有直徑符號吧

mbn178019167517 發表于 2020-4-16 08:54:28

鍵槽沒有定位尺寸

MATRIXIV 發表于 2020-4-15 22:32:14

補充:鍵槽缺尺寸，牙底跟軸一樣大，基準有問題，尺寸不規范

曉昀 發表于 2020-4-15 20:44:14

1、棱角沒有倒鈍；
2、軸臺階根部沒有圓角標注；
3、鍵槽剖面圖中軸的直徑不必再標注了；
4、T型螺紋用引線引出來表示Tr大徑x螺距－右旋－精度等級即可，不必把T型螺紋的牙型角的圖畫出來。除非你要特殊要求才這樣做。

其他沒仔細看。其他社友再補充。

韓寒11 發表于 2020-4-15 20:40:59
