請各位幫幫忙優化結構

查看數: 2550 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-16 11:44

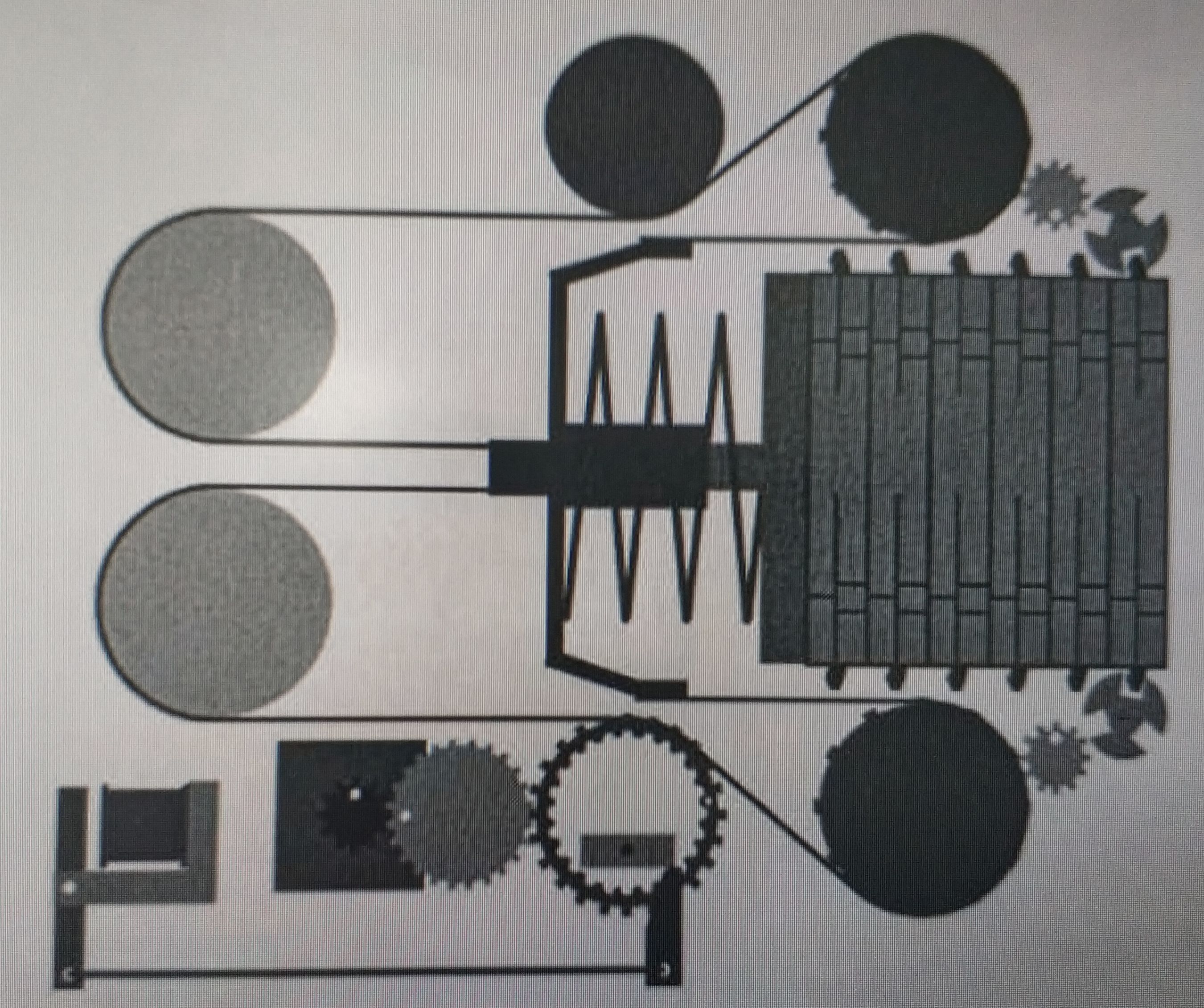

簡介:有30片材料，每片材料尺寸80×70×7mm，靠過盈配合簡單連在一塊。現需將其一片一片的推出，每片推出間隔0.1秒，請教各位有沒有什么好的思路？附圖如下 ...

回復

zhaotingzhou 發表于 2020-4-17 14:01:18

直接豎直疊放在一起，電機+減速機+連桿+滑板，推最底一件，速度由電機和減速機控制，不要太快，不然像打槍一樣。

靜待瓜熟 發表于 2020-4-16 17:05:17

這個是示意圖，轉軸上可以多配置推桿，方箱底下應該有提升送料機構

wenzy 發表于 2020-4-16 16:49:20

不少很理解堆料方式，就是感覺時間有點緊張。

北極大白熊 發表于 2020-4-16 15:48:44

新人頂帖

北極大白熊 發表于 2020-4-16 14:38:11

靜待瓜熟發表于 2020-4-16 14:29
厚度7的方向疊放在一起嗎？規整嗎？可不可以放在一個方筒里，下面有個提升機構，每次上升7，推桿或者旋轉的 ...

能詳細說明一下嗎

北極大白熊 發表于 2020-4-16 14:37:24

靜待瓜熟發表于 2020-4-16 14:29
厚度7的方向疊放在一起嗎？規整嗎？可不可以放在一個方筒里，下面有個提升機構，每次上升7，推桿或者旋轉的 ...

各片完全相同，規整

靜待瓜熟 發表于 2020-4-16 14:29:42

厚度7的方向疊放在一起嗎？規整嗎？可不可以放在一個方筒里，下面有個提升機構，每次上升7，推桿或者旋轉的桿上分布推桿，推出單片

北極大白熊 發表于 2020-4-16 14:11:26

配合只是簡單的扣在一起，不至于散開

cingshan2002 發表于 2020-4-16 14:06:30

沒看明白，過贏配合，是怎么配合在一起的
