相當于A的公差是±0.1mm，B的公差也是±0.1mm

曉昀 發表于 2020-4-26 06:54
理論尺寸的方向也是從基準開始。

肯定是從基準開始，但是這個方向可以旋轉啊。比如畫一個以基準為圓心，兩孔間距為半徑的圓。那右側孔的圓心在這個圓上的任意位置都能滿足這個距離要求，只是方向發生了變化。

我是這么理解的，右側孔的中心線基于左側的中心線位置尺寸保證在0.2的圓柱內

翔夢隨風 發表于 2020-4-26 06:53
請教大俠，那理論尺寸的方向如何確定？

理論尺寸的方向也是從基準開始。

曉昀 發表于 2020-4-25 23:03
右側孔相對于左側孔的方向還是以左側孔為基準。

請教大俠，那理論尺寸的方向如何確定？

gaxisjtu 發表于 2020-4-25 22:35

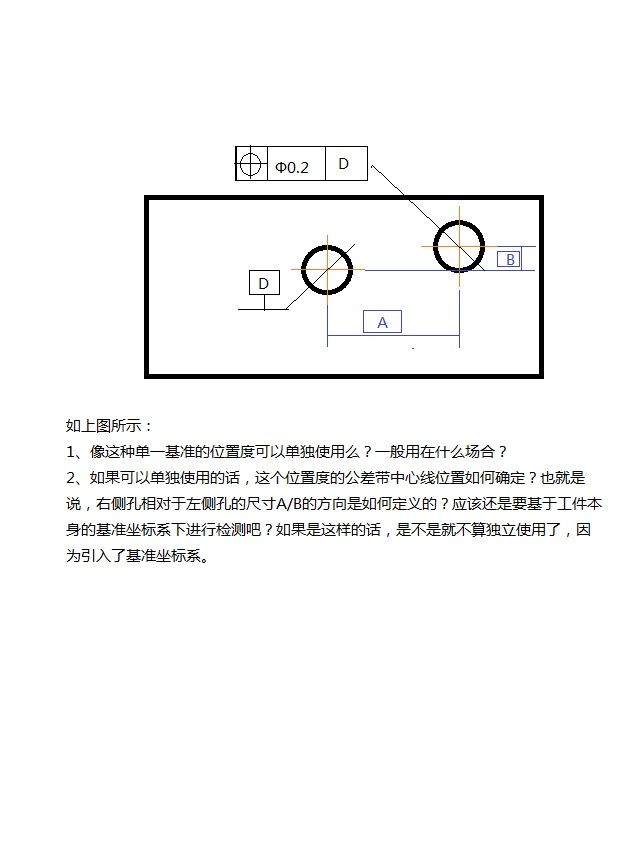

你這個光有D， 無法精確確定孔的位置。A, 和B的尺寸在測量時如何給定他們的方向？

這個也是我想弄明白的問題

右側孔相對于左側孔的方向還是以左側孔為基準。

你這個光有D， 無法精確確定孔的位置。A, 和B的尺寸在測量時如何給定他們的方向？
