求教！方形薄片的定位機構，各位大佬有沒有什么好的辦法？

查看數: 3911 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

柯小森

發布時間: 2020-5-22 14:17

正文摘要:

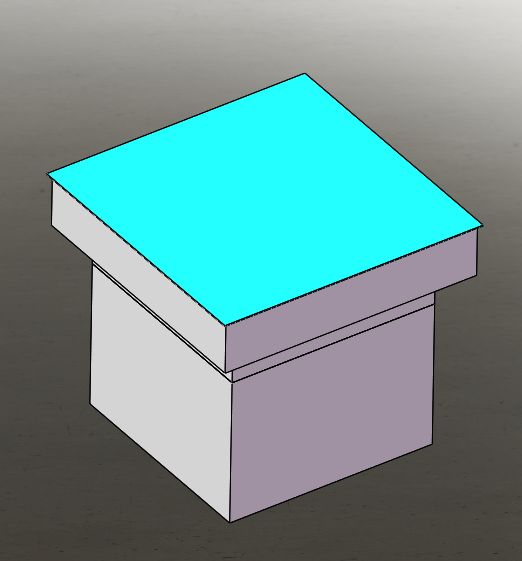

藍色的薄片放到底下這個工裝上的時候會偏，所以要設計一個能把薄片撥正的機構，四邊撥正機構，各位大佬有沒有什么好的想法。我這是玻璃片。圖3是我想的一種方案。 ...

回復

柯小森 發表于 2020-5-23 09:03:59

ak19471100 發表于 2020-5-22 19:38

謝謝，我去試一下

柯小森 發表于 2020-5-23 09:03:28

awolfbee 發表于 2020-5-23 08:48
我之前有設計面板機構卡匣的自動對中機構。是對角兩個氣缸帶動四個滾輪，如圖。
如果還對不準，就來四個。 ...

謝謝，我去試試

awolfbee 發表于 2020-5-23 08:48:48

我之前有設計面板機構卡匣的自動對中機構。是對角兩個氣缸帶動四個滾輪，如圖。

如果還對不準，就來四個。

ak19471100 發表于 2020-5-22 19:38:18


柯小森 發表于 2020-5-22 16:17:18

紹興振騰醫療發表于 2020-5-22 15:14
用四爪聯動

謝謝你的建議

柯小森 發表于 2020-5-22 16:16:40

gxs20601 發表于 2020-5-22 15:58
你說的這個有好幾種定位方式，這取決于你送料的方式和藍色薄片的尺寸規格
1，可以設計四周楔形定位或PIN銷 ...

謝謝，我去試試

gxs20601 發表于 2020-5-22 15:58:26

你說的這個有好幾種定位方式，這取決于你送料的方式和藍色薄片的尺寸規格
1，可以設計四周楔形定位或PIN銷限位四點
2，可以設計放置平臺傾斜，從一側滑入，自動邊角定位
3，可以設計兩邊定位，薄片從對角45方向，用氣缸推板定位（定位端增加硅膠墊）
4，可以設計用氣缸兩側推板，另一方向采用皮帶傳動或氣缸定位
5，可以。。。。。。

僅供參考

紹興振騰醫療 發表于 2020-5-22 15:14:19

用四爪聯動
